三电平DC/DC变换器的拓扑结构及其滑模控制方法

来源：本站整理作者：佚名 2011-03-21 16:02:36

摘要：首先阐述了三电平DC/DC变换器拓扑的推导过程，给出了6种非隔离三电平DC/DC变换器和5种隔离三电平DC/DC变换器拓扑结构；分析了三电平DC/DC变换器中，如何设计滤波电路的参数以提高其动态品质；最后以Buck三电平变换器和BuckBoost三电平变换器为例，分析了滑模控制在三电平DC/DC变换器中的应用前景。

关键词：三电平；DC/DC变换器；滑模控制

1 引言

J.Renes Pinheiro于1992年提出了零电压开关三电平DC/DC变换器^[1]，该变换器的开关应力为输入直流电压的1/2，非常适合于输入电压高、输出功率大的应用场合。因此，三电平DC/DC变换器引起了广泛关注，得到了长足发展。目前，三电平技术在已有的DC/DC变换器中，均得到了很好的应用。部分三电平DC/DC变换器在降低开关应力的同时，还大大减小了滤波器的体积，提高了变换器的动态特性。三电平技术的应用，充分体现了“采用有源控制的方式减小无源元件体积”的学术思想。

2 三电平DC/DC变换器拓扑的推导与发展

2.1 三电平两种开关单元

文献[2]分析了三电平DC/DC变换器的推导过程：用2只开关管串联代替1只开关管以降低电压应力，并引入1只箝位二极管和箝位电压源(它被均分为两个相等的电压源)确保2只开关管电压应力均衡。电路中开关管的位置不同，其箝位电压源与箝位二极管的接法也不同。文中提取出2个三电平开关单元如图1所示。图1(a)中，箝位二极管的阳极与箝位电压源的中点相连，称之为阳极单元；图1(b)中，箝位二极管的阴极与箝位电压源的中点相连，称之为阴极单元。

2.2 六种非隔离三电平DC/DC变换器

三电平DC/DC变换器的推导过程可以总结为以下三个步骤：一是将基本变换器的开关管替换为相互串联的2只开关管；二是寻找或构成箝位电压源；三是从箝位电压源的中点引入1只箝位二极管到相互串联的2只开关管的中点，箝位二极管的放置与2只开关管与箝位电压源联接的地方有关。

为了确保2只开关管的电压应力相等，三电平DC/DC变换器一般由图1所示的两种开关单元共同组成。文献[2]所分析的半桥式三电平DC/DC变换器的推导思路，可以推广到所有的直流变换器中，由此提出了一族三电平DC/DC变换器拓扑，包括Buck，Boost，BuckBoost，Cuk，Sepic，Zeta等6种非隔离的三电平DC/DC变换器，但是这6种非隔离的三电平DC/DC变换器的输入与输出是不共地的，这个缺点限制了它们的使用范围。

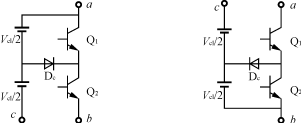

(a) 三电平阳极单元 (b) 三电平阴极单元

图1 两种三电平开关单元

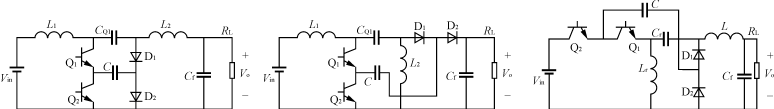

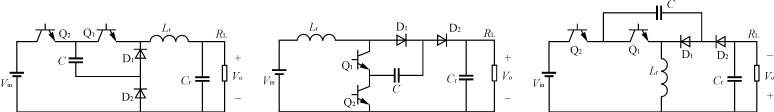

文献[10]提出将隔直电容引入到输入输出不共地的非隔离三电平DC/DC变换器中，并对变换器结构进行改进，使其输入与输出共地。改进后的变换器保留了改进前的变换器的所有优点，即：开关管的电压应力为输入电压的1/2；可以大大减小储能元件的参数；续流二极管的电压应力为输入电压的1/2。图2所示为6种输入输出共地的非隔离三电平DC/DC变换器。
