摘要：分析了单相逆变器系统的数字控制特点，提出了一种带输出电流前馈的PI双环(输出电压外环和滤波电感内环)数字化控制方案，利用极点配置方法对控制系统参数进行了设计，并对系统进行了仿真，最后给出了各种实验条件下的实验波形。
关键词：单相逆变器；双环控制；极点配置；数字控制

0 引言
    要得到性能稳定的逆变器并联系统，其单台逆变器的性能非常重要，因此，单台逆变器的控制方法选择就显得尤为重要。常见的单闭环控制技术主要有电压瞬时值反馈、无差拍控制和重复控制等方案。为了满足某些应用场合的高性能指标要求，近来又出现了电压电流双闭环控制。该方案的电流内环增大了逆变器控制系统的带宽，从而使逆变器动态响应加快，同时加强了对非线性负载扰动的适应能力，也减小了输出电压的谐波含量。
    依据内环电流反馈的不同，逆变器双闭环控制可分为电感电流内环电压外环和电容电流内环电压外环两种。在以滤波电容电流作为内环反馈的控制方法中，如果在电容电流内环电压外环控制系统中增加电流限幅环节，其只能限制电容电流大小，而负载电流和电感电流完全不受其约束，因而不能通过限流实施对逆变电源的保护。在以滤波电感电流作为内环反馈时，通过限制滤波电感电流即可实现逆变器的过流保护。因此，通过对以上两种控制方法进行比较，本文采用以滤波电感电流作为内环反馈的控制方案。

1 逆变器系统模型

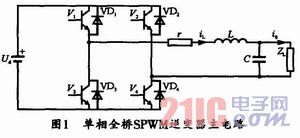

    图1所示为单相全桥逆变电源的主电路原理图。图中，Ud是逆变桥直流输入电压。L是输出滤波电感，C是输出滤波电容，r是输出电感、死区效应以及滤波电容的等效电阻。

    对于图1所示的单相全桥逆变器，可得到下面的单相逆变电源的连续域数学模型式：


2 逆变器控制系统的设计
    本文的双闭环控制结构由外环电压调节器和内环电流调节器组成。其中外环电压调节器Gv(s)一般采用比例一积分(PI)调节器，内环电流调节器Gi(s)可以采用比例(P)调节器。图2所示是逆变器电感电流内环电压外环控制系统的结构框图。

    在这个双环控制方案中，电流内环采用PI调节器，简称双环PI-P控制方式。其中电流调节器Gi(s)的比例环节用来增加逆变器的阻尼系数，以使整个系统工作稳定，并且保证有很强的鲁棒性；电压外环也采用PI调节器的作用是希望使输出电压波形能瞬时跟踪给定值。这种电流内环电压外环的双环控制方式的动态响应速度很快，而且静态误差也很小。

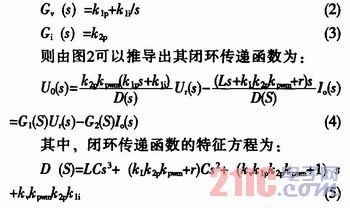

    设电压电流调节器分别为：
