摘要：介绍了时钟日历芯片DS12C887的主要功能、特点和内部地址分布，给出了C8051F020与DS12C887的硬件接口电路和相关程序设计方法。
关键词：日历；时钟DS12C887；外部存储器；时钟

0 引言
    DS12C887是Dallas公司生产的实时时钟日历芯片，该芯片功能多、可靠性高，使用简单。通过DS12C887的寄存器读写，可以很容易的获取时间信息。因此，此芯片在各种设备、家电、仪器、工业控制系统中具有广泛的应用。

1 时钟日历芯片DS12C887简介

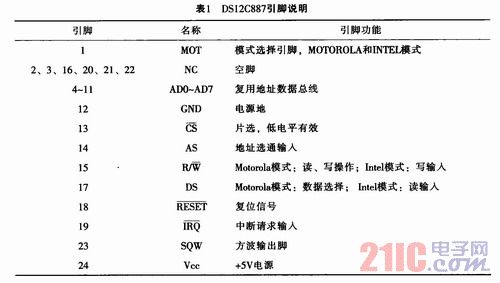

    DS12C887能够自动产生世纪、年、月、日、时、分、秒等时间信息。由于其内部增加了世纪寄存器，因而可利用硬件电路解决“千年”问题，另外，DS12887自带锂电池，故在外部掉电时，其内部时间信息还能够保持10年之久。DS12887芯片的引脚说明如表1所列，同时，该芯片还具有以下主要特点：
    ◇可作为IBM AT计算机的时钟和日历；
    ◇与MC146818和DS1287的管脚兼容；
    ◇可用二进制或BCD码表示日历和闹钟信息；
    ◇有12和24小时两种制式，12小时制时有AM和PM提示；
    ◇可选用夏令时模式；
    ◇可选用MOTOROLA和INTEL两种总线时序；
    ◇数据／地址总线可以复用；
    ◇带有128字节RAM；
    ◇可编程方波输出；
    ◇总线兼容中断；
    ◇具有三种可编程中断。
