为确保微机系统中电路稳定可靠工作，复位电路是必不可少的一部分，复位电路的第一功能是上电复位。一般微机电路正常工作需要供电电源为5V±5%，即4.75～5.25V。由于微机电路是时序数字电路，它需要稳定的时钟信号，因此在电源上电时，只有当VCC超过4.75V低于5.25V以及晶体振荡器稳定工作时，复位信号才被撤除，微机电路开始正常工作。

微机电路在工作中受到干扰后，容易出现CPU程序“跑飞”而盲目运行甚至出现死机现象。此时复位信号有效，使微机系统重新恢复正常运行。这种监视CPU运行的电路称为WATCHDOG电路。

常见的复位电路

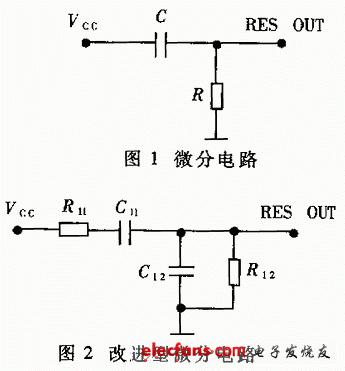

图1为一微分电路，当电源Vcc上电时，因电容C两端电压不能突变，所以RES OUT在上电时会有一段时间为高电平，复位有效。持续一段时间后，复位撤除，微机开始工作。该电路唯一优点是电路简单。但它有很多缺点：（1）当Vcc电压不足4.75V时，RES OUT也可能已撤除，因为它没有Vcc检测电路。（2）因是微分电路，容易引入高频干扰。（3）当CPU出现死机时，该电路不能引起复位，不具备WATCHDOG的功能。

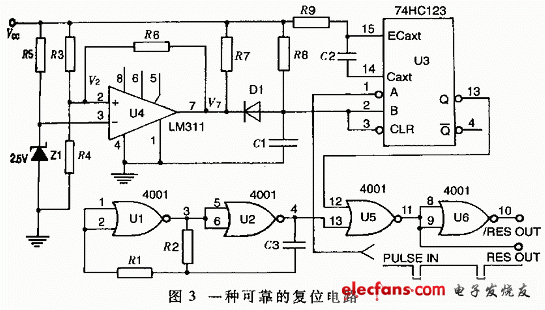

图2是图1的改进型，使用时R11<<R12，R11>>C12。它克服了图1电路中的缺点（2），但是仍然有缺点（1）和（3）。

可靠的复位电路

本电路由以下四部分组成。

(1)或非门U1、U2与R1、R2、C3构成高低电平相间的矩形波振荡电路。当U3的输出端Q=H时，复位信号无效，当Q=L时，复位信号有效。复位信号有两个，是为了适应不同的CPU及接口芯片。

（2）Vcc检测电路。U4与R3、R4、R5、Z1等构成Vcc检测电路，只要Vcc<4.75V，那么比较器同相端电压V2<2.5V，输出V7=L,U3的CLR=L，则Q=L，U5的输出由U5的13脚决定，因该脚是矩形波信号，故经取非后输出也是矩形波信号，此时复位信号有效。

    （3）R8、C1构成延时电路。当Vcc>4.75V时，最初一段时间内，因C1电压不突变，故U3的CLR=1，复位信号有效。这段时间是为了保证微机系统的晶振稳定振荡后才允许CPU工作。

（4）U3、R9、C2与PULSE IN构成CPU运行监视单元，即WATCHDOG电路。U3是一单稳态触发电路芯片，在电源正常后，引脚2、3为高电平，引脚1为输入信号PULSE IN。该信号由CPU提供，只要在时间T（T由R9、C2决定）内有负脉冲出现，则U3输出Q端一直为高电平。此时或非门U5的输出端一直为低电平，复位信号无效。若在时间T内没有负脉冲出现，则U3输出Q端为低电平，U5的输出由其此脚13决定，复位有效。在电源正常后CPU开始运行，程序中具有这样的功能：在时间T内使PULSE IN产生一个负脉冲，只要程序正常运行，就不会产生复位。一旦当CPU运行脱离正常流程，则没有负脉冲产生。在超过时间T后Q端变为低电平，复位信号有效，使CPU重新接预定程序运行。此电路虽然工作可靠，但电路比较复杂。
