基于TDA7250的100W功率放大器电路设计
来源:本站整理  作者:佚名  2011-04-25 17:32:14



在自制功放电路时,最头痛的问题莫过于差分电路的晶体管配对和调零漂,一个不小心还把功放管给冲了……现在好了可以试一试 TDA7250 。

  TDA7250为SGS-THOMSON公司出品的一款功放 驱动 IC,它的特性如下:

  外围电路简单,制作方便;

  支持电压范围宽:2V-90V(±10V-±45V);

  具有不需要温度补偿的零漂控制电路;

  功率晶体管过流保护;

  静噪/待机功能;

  耗电量少;

  低谐波失真:PO=40W、fo=1KHz时谐波失真=0.004%

  输出功率60W/8Ω、100W/4Ω。

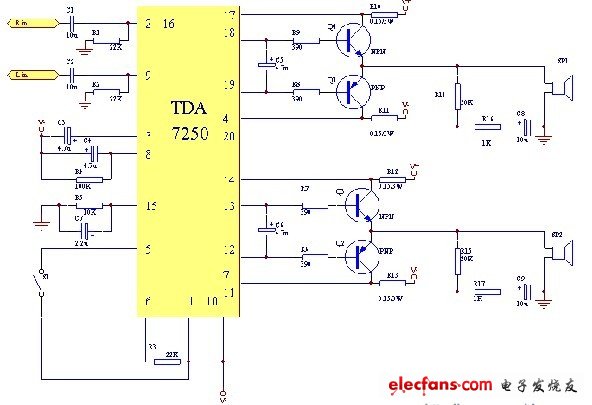

  以下是应用电路图:

  从以上电路可以看出TDA7250的过流保护原理是检测电阻R11、R12、R13、R14的电压。当晶体管的过流时,根据U=I·R,得出电阻的端电压随之增加,到达一定的电压后,TDA7250就将晶体管基极的电压置零,从而达到晶体管过流保护的作用。电阻R14、R15、R16、R17为负反馈回路,整个电路的增益由R14、R15和R16、R17的比值决定,公式GV=1+R14/R16或者GV=1+R15/R17。

  以上电路对于发烧友来说,还有一个用途:比较不同的功率管的差别。正好我手头有MJ11032/11033、MJ11015/11016、

  2SC3055/2955、2SC4278/A1633、2SB522/D522、TIP142/147等对管,于是逐一接上一试。音箱为飞达的12寸箱。结果如下:

  最先听的是MJ11032/11033,此对管高音通透、明亮,中音圆润饱满、唇齿音清晰可闻,低音更是强劲有力,富有弹性,听过它的低音后,觉得其它对管的低音都差些,特别是2SC3055/2955和TIP142/147更是索然无味;MJ11015/11016在高、中、低音上比

  MJ11032/11033都差些,特别是在低音的力度和高音的泛音;2SB522/D522的音色比较纯正,低音量感比MJ11015/11016还要差,但是在高音的泛音上比较MJ11015/11016好;2SC4278/A1633整体跟2SB522/D522差不多,高音好象比

  2SB522/D522还要好;而2SC3055/2955和TIP142/147就觉得很差,不知道是否买的是正品。
