优化MAX44007环境光传感器,改善黑色玻璃的设计性能
来源:本站整理  作者:佚名  2011-04-25 17:32:23



 摘要:黑色玻璃会改变照在环境光传感器上的光线频谱,这是环境光传感器所面临的设计挑战。尤其是黑色玻璃增强了光谱中的红外分量,而人眼看不到这部分光谱。本应用笔记介绍了几种校准/补偿方法,从而对光传感器在不同光源条件下的流明读数进行修正。本文探讨了如何利用MAX44007光传感器的高级模式调节其对可见光、IR通道的响应。利用MAX44007的寄存器可以优化传感器在黑色玻璃下的性能。

  引言

  MAX44007环境光传感器提供高级工作模式,用于优化传感器在黑色玻璃下的性能。

  目前,大多数智能手机、平板电脑、笔记本电脑和TV都有采用黑色玻璃作为LCD屏的框架,这种框架使得终端产品看起来精致、美观。传统设计中,在环境光传感器的位置提供一个清晰的圆形窗口或缝隙。而新型产品中,光传感器的窗口或缝隙被几乎不透明的黑色油墨覆盖,与其周边的颜色浑然一体。制造商的原因很简单:颜色越深,越不容易分散用户注意力,看起来会更加专业,外观更精致!

  不幸的是,深色油墨覆盖环境光传感器后,会在两个方面造成设计复杂。首先,深色油墨将衰减环境光,从而降低传感器接收到的光量。第二,油墨还改变了光线的光谱。从油墨的光谱特性看,几乎全部通过红外入射光,而可见光却衰减到其原来光强的3%至5%。所以,环境光的红外含量被大幅放大。由于深色油墨的实际化学特性会随供应商的不同而有所不同,从而使光信号传输(红外光或环境光)特性进一步复杂化。

  针对黑色玻璃进行校准和补偿

  准确匹配人眼的CIE曲线非常困难。正因如此,大多数高性能环境光传感器(例如MAX9635)具有校准/补偿机制,用于修正不同光源下的流明数。这种修正通过组合两种片上光敏二极管实现,组合后可有效提供准确的光强读数,以消除不同光源条件的影响。由于照射在黑玻璃下方传感器上的光谱发生明显变化,需要进一步调整校准参数。

  需要特别注意光源对黑色玻璃下方传感器的影响,对其进行校准修正。如果光源中红外成分较高,例如太阳光和白炽灯,尤其需要进行校正。白光LED (WLED)和荧光灯照射下,所需调整较小。

  MAX44007具有高级模式,可用于调节对可见光和IR信号的响应。

  用于优化玻璃下方传感器性能的寄存器

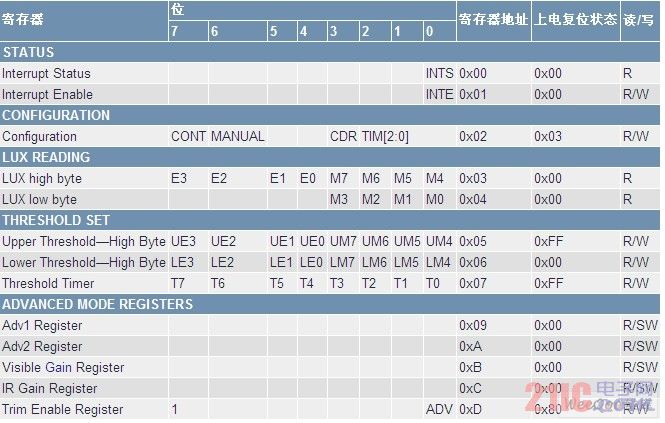

  以下为MAX44007的寄存器,器件数据资料也提供了该寄存器表。



  一次性预设置,上电设置

  按照以下步骤进行一次性预设置,通常在上电时设置。

  1.读取4个寄存器中每个寄存器的内容:0x09–0x0C。

       存储变量:分别为Adv1、Adv2、VisibleGain和IRGain。

  2.将这些变量1的补码保存为新的变量:分别为Adv1C、Adv2C、VisibleGainC和IRGainC。例如,IRGainC = !IRGain;

       如果IRGain = 1010 0110,则IRGainC = 0101 1001。

  3.向寄存器0x0D写入1000 0001,进入高级模式(将ADV置1)。

  4.将Adv1C、Adv2C、VisibleGainC和IRGainC分别写入寄存器0x09–0x0C。

       例如,向寄存器0x0C写入0101 1001,其原始值为1010 0110。
