针对采用PT2262编码芯片的系统中，使用多个PT2272解码芯片进行大容量解码所存在的问题，设计了采用AT89C2051单片机进行大容量解码的系统，并绘出了相应的硬件控制电路和软件控制流程图，实现了多片PT2272的解码功能，及其在安防领域的应用。
     关键词：编码，解码，接警中心

1　引　言
　　目前，我国应用极广的编解码器是Princeton公司生产的具有531441（312）种状态的PT2262编码芯片和与之配套的PT2272解码芯片。但一片PT2272只能对一种地址的PT2262的15种状态进行解码，对于较大的编解码保安防盗控制系统，常使用多片PT2272组合解码，但仍远远满足不了大中型安防系统的设计要求。因此，采用AT89C2051单片机，实现了PT2262的大容量解码功能。
2　PT2262的编码原理

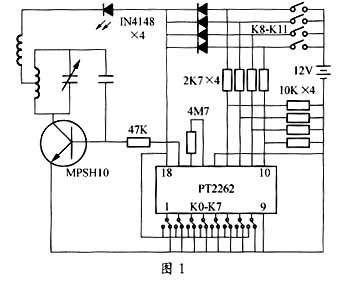

　　PT2262的工作原理如图1所示，图中K0～K7为地址端，应该预置其状态；K8～K11为数据端，按下按钮开关K8～K11后，PT2262就在第17脚输出一串行编码脉冲。开关K0～K11为12个位码开关，其0或1的状态值组合出不同的编码结果，每传送一组编码都自动连发四次字码。4M7电阻为PT2262的外接振荡电阻。MPSH10为315MHz的高频振荡三极管。图2～图5表示了PT2262的编码原理。图2是PT2262的字码结构，图3是PT2262的位码信号，图4是PT2262的同步位信号，图5是PT2262的帧码结构。

3　解码的实现
3．1　位编码信号的检测方法
　　根据PT2262的编码原理，其输出的每个0位或1位编码信号由二组脉冲组成，因此可以使用单片机进行解码。本设计使用了ATMEL半导体公司生产的AT89C51单片机，利用“定时／计数器0”进行脉宽的计时，并判断该脉宽的高字节是否相同，相同则为PT2262的0或1位（本设计只考虑了“0”和“1”状态，其每个位的二组脉冲是相同的）。AT89C51对0或1位编码信号必须进行12次判断，如果全部正确，则该PT2262编码器就是本系统的信号之一。
3．2　SYNC同步信号的检测方法
　　PT2262的SYNC同步编码信号如图4所示。该位脉冲的低电平长达124个机器周期，因此只需判断其脉宽时间是否大于8倍的“0”位或“1”位的脉宽。
3．3　解码信号的处理
　　将12位解码数据（可参阅htpp：／／www．princeton．com．tw）中的高8位与E2PROM中地址码表的地址数据进行比较，如果相同，则将E2PROM中对应的房间号、单元号、楼栋号等数据，通过P0、P1、P2口输出到16位7段显示屏。
4　硬件电路
