一、概述

　　FloTHERM是一款强大的应用于电子元器件以及系统热设计的三维仿真软件。在任何实体样机建立之前，工程师就可以在设计流程初期快速并简易地创建虚拟模型，运行热分析以及测试设计更改。FloTHERM采用先进的CFD(计算流体力学)技术，预测元器件、PCB板以及整机系统的气流、温度和传热，如图1所示。

　　不同于其他热仿真件，FloTHERM是一款专为各类电子应用而打造的分析工具，其应用行业包含：

　　◎电脑和数据处理;

　　◎电信设备和网络系统;

　　◎半导体设备，集成电路(ICs)以及元器件;

　　◎航空和国防系统;

　　◎汽车和交通运输系统;

　　◎消费电子。

　　FloTHERM以专业、智能和自动而著称，区别于其他传统分析软件。这些功能可协助热设计专家们将产能最大化，帮助机械设计工程师将学习过程减到最少，并为客户提供分析软件行业最高比率的投资回报率。

　　在中小型企业，一年时间，投资FloTHERM所带来的收益就是投资成本的数倍，公司规模越大，成本回收的速度越快。用户可以从以下方面体验到使用FloTHERM解决电子热设计问题所带来的惊人利益：

　　◎生产硬件前解决热设计问题;

　　◎减少重新设计工作，降低每单位产品成本;

　　◎增强可靠性和提高整体的工程设计程度;

　　◎显著地缩短上市时间。建模功能#e#二、建模功能

　　1.SmartParts

　　FloTHERM软件提供了专门应用于电子设备热分析的参数化模型创建宏(SmartParts)，能够迅速、准确地为大量电子设备建模。SmartParts技术应用范围：散热器、风扇、印刷电路板、热电冷却器、机箱、元器件、热管、多孔板和芯片。

　　SmartParts器件凝聚了Mentor Graphics公司Mechanical Analysis Division 20多年来在电子冷却建模领域的经验，旨在提高建模效率，最小化求解时间，并最大化结果的精准度。

　　主要功能包括：

　　◎SmartParts完整集群(参数化模型创建宏);

　　◎多级SmartParts器件(同一项目可提供简约模型和详细模型);

　　◎资源管理器样式的项目管理器，配备拖放功能;

　　◎CAD风格、鼠标绘制图板以及拖放功能创建和操作模型;

　　◎多重嵌入式局域化网格，在确保计算精度的同时大大提高计算效率和处理复杂结构的能力;

　　◎模型库包含数千种器件和基本形体的FloTHERM模型，如风扇、鼓风机、元器件、散热器、材料和热界面材料等;

　　◎与物体相关联的网格模式使建模和网格生成一步完成。

　　2.智能的MCAD与EDA接口

　　FloTHERM拥有业内最优秀的MCAD和EDA(Electronics Design Automation，电子设计自动化)接口。FloTHERM不仅可兼容Pro/ENGINEER、Solidworks、CATIA以及其他主流MCAD软件数据，还支持模型的导入和导出。另外，FloTHERM的EDA接口不但支持EDA软件的IDF格式PCB板模型导入，还可直接通过接口读入Allegro、Board Station以及CR5000等软件的走线、器件参数以及过孔等详细模型。

　　3.网格

　　FloTHERM采用正交网格技术——当今最稳定的高效数值求解网格技术，同时采用先进的非连续嵌入式网格和Cut Cell网格切割技术。局域化网格功能可在需要时进一步细化网格，将求解时间缩至最短。

　　FloTHERM软件配有专门针对于电子散热行业的半自动网格技术。FloTHERM网格与SmartParts紧密关联，网格生成在FloTHERM中处理为建模的一个步骤，用户可控制网格细化程度。该技术直观简洁，满足了工程师专注于设计的需求。

　　操作传统CFD软件需要大量时间和专业技术，相反，FloTHERM网格生成快捷，网格质量稳定。同时，FloTHERM是惟一一款使用与物体相关联的网格模式的分析软件，避免了模型修改时重新生成网格。

　　三、求解器和优化设计

　　1.参数化分析和优化

　　基于SmartPart的建模和结构化笛卡尔网格使得FoTHERM模型可采用DOE试验设计(Design of Experiments，DOE)技术。试验设计是一种决定设计参数(如散热器翅片个数和通风孔位置等)和结果(如元器件温度和风扇流量等)之间关系的结构化方法。FloTHERM采用DOE技术后，在原始模型基础上改变设计变量，求解大量不同参数的模型，有效地协助用户探索广泛的设计空间。这为对比不同设计参数模型的分析结果提供了重要信息，从而尽量减少需要求解的模拟模型，同时，这也为采用功能强大的响应面优化设计法和顺序优化法奠定了基础。DoE优化设计，根据用户设计的方案，自动计算选优。

　　FloTHERM通过计算所有相关结果的响应面而扩展了这个优化功能。响应面法优化(RSO)是从DOE结果中分离出来的数值方程，实时评估设计空间内任意位置的热设计方案。用户可将实时二维和三维云图与响应面结构结合，通过滑动标尺设置设计参数数值。响应面也完全支持用户自定义成本函数的数学最优化，不需要求解额外实例，就可评估最优求解方案。

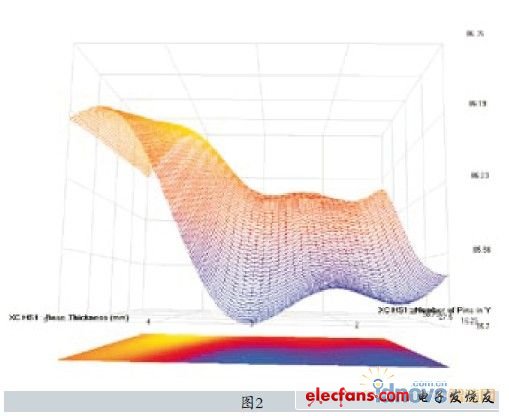

　　同时也可执行成本函数的自动循序优化(SO)。这种基于梯度的方法将对原始模型不同变量建立新模型并对之运行求解，这种方法能够无误地选出并确定最优热设计求解方案。循序优化可帮助理解设计约束(如最高元件温度)，并将这些信息包含在软件自动选取的最优方案中。如图2所示。
