[摘要]论述AOD投料系统的PLC控制，结合HMI操作画而重点分析PLC控制的核心部分：料批的处理，同时还介绍了一些操作模式、一个炉攻内所用到的各种批次以及与上位机的通信等内容。

　　[关键词]料批;称重;加料顺序

　　前言

　　AOD投料系统采用西门子PCS7控制系统，通过一台单独的S7—400来控制各个设备的运行。整个投料系统的控制分自动模式和计算机模式，在自动模式下操作人员只需在HMI画面上输入各种设定值并确认，程序将自动控制设备的运行。在计算机模式下，各种设定值将直接通过上位机也下传到L1并显示在L1的料批表画面上，操作人员确认后程序将自动控制设备的运行。

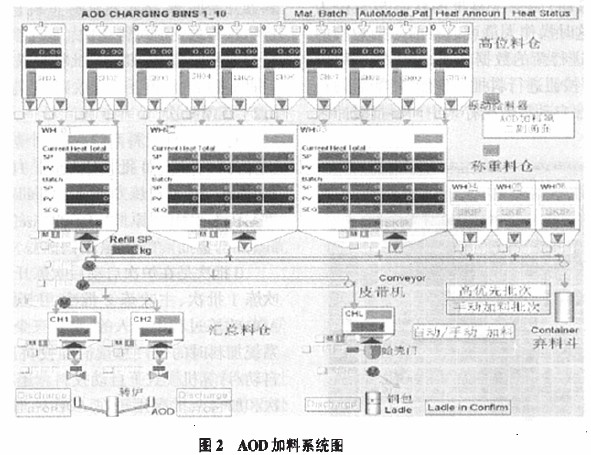

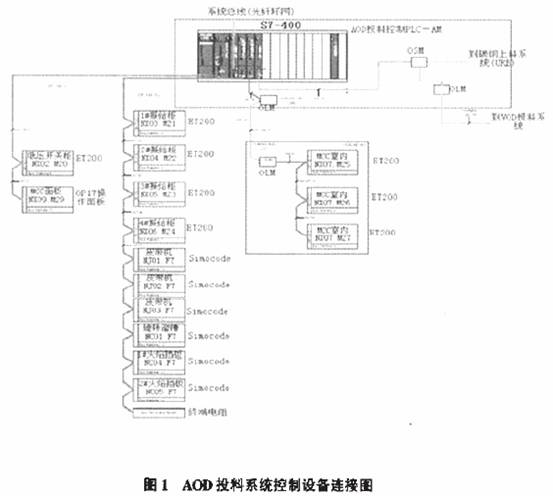

　　整个AOD投料系统的控制设备主要包括1台两门子S7-400 PLC、8个ET200、6个Simocode及用于通信网络连接的OSM、OLM等，如图1所示。现场设备主要包括：(1)20个高位料仓(SH)及22个振动给料器，(2)6个称重料仓(WH)及振动给料器，(3)3条可逆皮带机，(4)2个到转炉的汇总料仓(CH)及振动给料器，(5)1个到AOD钢包去的汇总料仓(CHL)及蛤壳门等，如图2所示。
