一、电路工作原理

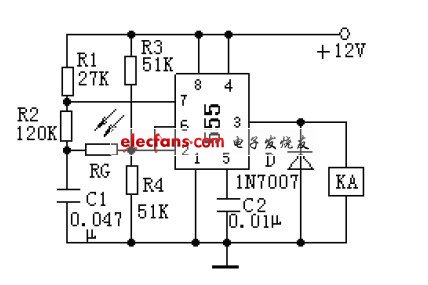

电路原理如图18 所示。无光照射时，光敏电阻RG 的阻值很大（1MΩ以上），555 时基集成电路的2 脚、6 脚电压约为电源电压的1/2（6V）， 3 脚输出低电平，KA
线圈无电，继电器释放。当有光线照射到光敏电阻RG 上时， RG 阻值会大幅下降（小于10KΩ），555的2脚、6 脚电压降到电源电压的1/3（4V）以下，
3 脚输出高电平， KA 线圈得电，继电器吸合，即使光照消失，KA 仍保持吸合状态。
其后，如再有光线照射到光敏电阻RG 上，则电容C1 储存的电压通过RG 加到555 的6 脚，使6 脚的电压大于电源电压的2/3（8V）， 3 脚输出低电平，KA 线圈失电，继电器释放，电
路恢复到原始状态。光敏电阻RG 每受光照射一次，电路的开关状态就转换一次。

二、元器件选择及制作调试
IC 用NE555 集成电路， RG 应选用亮电阻值≤10KΩ；暗电阻值≥1MΩ的光敏电阻，其他元件无特殊要求，各元件参数见电路图。该电路安装完后装入一小塑料盒内，将光敏电
阻RG 外露，不需要调试就可正常工作。
