1引言

　　湿度传感器是根据某种物质从其周围空气中吸收水分后引起的物理或化学性质的变化，从而获得该物质的吸水量和周围空气的湿度。

　　湿度传感器分为电阻式和电容式两种，产品的基本形式都是在基片涂覆感湿材料形成感湿膜。空气中的水蒸汽吸附于感湿材料后，元件的阻抗、介质常数发生很大的变化，从而制成湿敏元件。湿敏电容一般是用高分子薄膜电容制成的，由于它具有灵敏度高、产品互换性好、响应速度快、湿度的滞后量小、便于制造、容易实现小型化和集成化，其精度一般比湿敏电阻要低一些。但电阻对温度的敏感因而限制了器件在较大温度范围内的应用，因而电容湿度传感器越来越受到重视。

　　2 湿敏元件及变送器芯片特性

　　目前， 生产湿敏电容的主要厂家是法国Humirel 公司。它生产的HS1101 测量范围是0%～100%RH，电容量由162PF 变到200PF，其误差不大于±2%RH；响应时间小于5S；湿度系数为0.34PF/℃；年漂移量0.5%RH/年，长期稳定。图1 为HS1101 湿敏电容的湿度-电容响应曲线。

　　湿度变送器采用了美国 BB 公司生产的XTR105芯片，该变送器具有以下特点：

　　a 工作范围宽；

　　b 测量精度高；

　　c 电路简单；

　　d 可靠性好，使用寿命长；

　　e 抗干扰能力强；

　　f 工作温度范围宽（-40～+85℃）

　　3 湿度测量电路

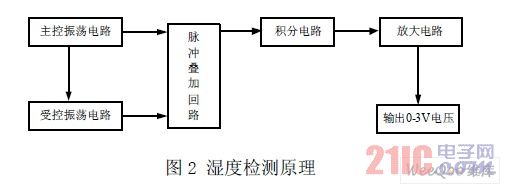

　　HS1101在电路中相当于一个电容器件，它的电容量随着所测空气湿度的增加而增大，为了能将电容的变化转换成电压的变化，我们设计了振荡电路、消除零点电容影响电路、整流电路、积分电路、电压—电流转换电路、放大电路等，其工作原理简图如图2 所示。
