摘要 通过两种输入信号进行判断，当两种输入信号满足设定值且达到可靠设定时间时，才能使触发电压达到预定值，并输出触发信号。文中针对这一思路进行了电路实现的介绍。
关键词 鉴别延时；延时系统；引信

    钻地弹引信的传统作用方式之一就是触发延时模武。这在目标介质厚度比较明确的情况下行之有效。但在目标介质厚度比较模糊的情况下，精确设置延时时间，使引信具有“过靶炸”的功能，存在较大困难。在这种情况下，提出一种自动识别侵彻完毕后再启动固定延时的思路，以达到成功做到过靶炸的目的。主要研究内容是研制触发侵彻引信炸点控制电路。

1 电路原理
    通过两种输入信号进行判断，当且仅当两种输入信号满足设定值且达到可靠设定时间时，即完成图1的功能后，才能使触发电压达到预定值，并输出触发信号。围绕这一类电路的需求，提出了以下引信鉴别延时系统。出于对输入信号一般性的考虑，取一路为模拟信号，另一路为数字信号。

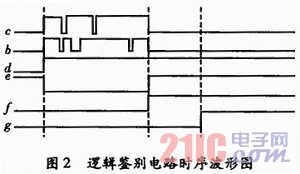

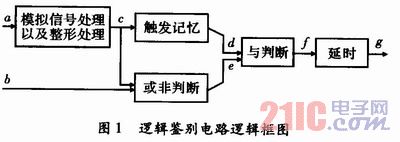

    图1中，a为模拟输入，b是开关输入。模拟信号经过处理以及整形后，成为方波信号c；当c信号出现上升沿时，通过触发记忆使信号d出现跳变，并且始终保持记忆状态；也正是这种记忆状态保证了以下逻辑判断功能的实现。当且仅当c、b都为“0”并且达到设定时间时，e才出现“1”状态，f作为c、b的与判断结果变为“1”，经过延时g由“0”变成“1”。b，c，d，e，f，g的时序波形如图2所示。
