引言

　　通常在测控系统中，传感器是信息采集的重要装置，数据的采集全靠传感器，被誉为“神经触角”的它如何实现其网络化，也是当前的热点研究问题。当前大多数测控系统中，传感器多是采用有线方式，但是在一些特殊情况下，有线线缆连接显然会造成很多不便，不能够满足现实需要。随着新兴无线技术（如蓝牙技术）的发展以及其芯片价格的降低，无线方式在很多场合都得到应用以取代原有的有线接口方式。无线网络化传感器势必成为传感器发展的一个重要方向。在介绍IEEE1451.2和蓝牙技术的基础上，本文提出了一种基于蓝牙协议的无线网络化传感器结构模型，并着重讨论基于该模型开发的模拟实验装置的实现及其在病人远程监护中的应用。

　　1　基于IEEE1451.2和蓝牙协议的无线网络化传感器

　　1.1　IEEE1451.2标准

　　IEEE1451.2作为智能传感器接口模块标准，它提供了将传感器和变送器实现网络化的接口标准，采用通用的A/D或D/A转换装置作为传感器的I/O接口，将各种传感器模拟量转换成标准规定格式的数据，连同一个小存储器———传感器电子数据表（TEDS,transducerelectronicdatasheet）与标准规定的处理器目标模型———网络适配器（NCAP,networkcapableap2plicationprocess）连接，如此，数据可以按网络规定的协议连接入网络。该标准的结构模型提供了一个连接智能变送器接口模型（STIM,smarttransducerinterfacemodule）和NCAP的10线标准接口———变送独立接口（TII,transducerindependenceinterface）。其工作流程是敏感元件输出的模拟信号经A/D转换及相应数据处理（滤波、校准）后，由网络处理装置根据程序设定和网络协议（TCP/IP）将其封装成数据帧，通过网络接口传到网络上。

　　1.2　蓝牙技术

　　蓝牙技术作为一种新的短距离无线通信协议，提供了一种无线数据与语音通信的开放标准，它具有许多特有的优势：很强的移植性，可应用于多种通信场合；硬件集成电路应用简单，成本低廉，实现容易，且易于推广；蓝牙功耗低，对人体危害小；蓝牙采用扩频跳频技术，抗干扰能力强，增加了信息传输的安全性。蓝牙技术正以其特有的优势引起许多专家学者的广泛关注。

　　1.3　传感器结构模型

　　基于IEEE1451.2的有线网络化传感器结构模型包含STIM、TII和NCAP三部分。而本设计的基于IEEE1451.2和蓝牙协议的无线网络化传感器，采用蓝牙模块替代TII实现无线连接，类似于实现了一个无线的STIM和无线NCAP接收终端的模式，它们以点对多点方式在蓝牙匹克网以主从方式实现相互通信。

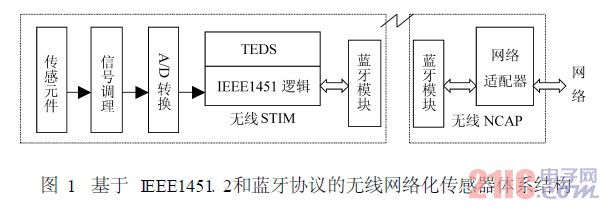

　　STIM通过无线的NCAP接入以太网（Ethernet）或In2ternet,同时NCAP通过分配的IP地址与网络相连，如图1所示。与典型的有线方式相比，上述无线网络模型增加了两个蓝牙模块，对于蓝牙模块部分，标准的蓝牙对外接口电路一般使用RS232或USB接口，而TII是一个控制链接到它的STIM的串行接口，因此必须设计一个类似于TII接口的蓝牙电路，构造一个专门的处理器来完成控制STIM和转换数据到蓝牙主控制接口（HCI,hostcontrolinterface）的功能。硬件实现上可以采用接口模块，软件实现上可以采用标准的STIM软件模块：STIM模块、STIM传感器接口模块、TII模块、TEDS模块以及地址和函数模块。
