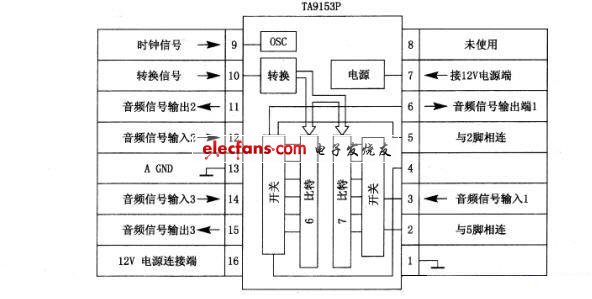

TC9153户内电路方框图及引脚功能:TC9153P集成块内电路主要由时钟振荡电路，转换电路，电子开关电路，6比特和7比特电路等组成， 其集成块的内电路方框图及引脚功能如所示。TC9153P集成电路采用双列16脚直插式封装，其各引脚工作电压见表所列。TC9153P是一种最优设计的C2MOS电子音量控制集成电路，主要用做音响设备的电子音量控制。


2. TC9153P主要电参数 TC9153P集成电路工作电源电压范围为：5~12 V;在Vcc=12 V, Vss=OV, Ta=25℃条件下测得的主要 电参数见表13-73所列。该IC正负（＋、一）或单电源均可供电；由于采用了C2COM结构，所以工作电压范围宽，电流损耗低(Vcc=5~12 V. IDD=1~3 mA)。3. TC9153P典型应用电路 TC9153P集成块通常与微处理器TC9150P配套使用，其集成块的典型应用电路与TC9150P典型应用电路相同。
4.电路工作过程 TC9153P依靠内部振荡器及增／减引脚国啊脚）控制衰减量，控制范围为0~-68 dB，分为32级（每 级2 dB）。因通电初始状态为衰减一46 dB，而不是最大或最小，从而保证了开机时以适中音量输出。 TC9153P的③脚为音频信号输入端，经音量控制后的信号从⑥脚输出。其控制过程受微处理器⑤、⑥脚 输出信号的控制。 (1)当TC9153P9脚受控为低电平时起振，IC内部作音量上升的变化（声音逐渐变大）。 (2)当TC9153P⑩脚受控为低电平时，则使IC内部音量作下降变
5.故障检修提示:如音量小或无，可用一只10 μF的电容将TC9153P的③与6脚连接起来，如声音恢复了正常，则说明TC9153P内部损坏。
