摘要：简单介绍了差压变送器的工作原理，设计出一套采集系统，利用北京鼎升力创R8000系列模块和差压传感器的配合来完成对数据的采集。并对R8000系列模块、差压变送器、引压管、变频干扰等在使用过程中的常见故障进行分析，提出解决方法。
关键词：差压传感器；引压管；监测系统；故障

0 引言
    差压变送器是一种将压力差转换成直流标准信号的远传压力测量仪器，广泛应用于工业生产和科学研究，是获取、处理、传送各种信息的硬件。随着企业自动化水平的不断提高，其应用范围越来越广泛，生产中遇到的问题也越来越多。根据作者现场多年的实际经验，要想正确的安装、使用、维护差压传感器，必须了解其工作原理，明确其如何进行数据采集以及常见故障处理方法。

1 工作原理与监测系统
1．1 工作原理
    来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。差压变送器的几种应用测量方式：(1)与节流元件相结合，利用节流元件前后产生的差压值测量液体流量；(2)利用液体自身重力产生的压力差，测量液体的高度；(3)直接测量不同管道、罐体液体的压力差值。
1．2 监测系统

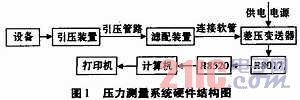

    通过引压装置，将压力信号引入差压变送器，差压变送器将信号转换为0～5 V或4 mA～20 mA的电信号输出，由A／D转换模块采集转换为数字信号输出。A／D转换模块采用北京鼎升力创R8017，R8017输出的数字信号由数据通讯模块R8520转换为计算机可以识别的信号并输入计算机，具体硬件结构如图1所示。

    R8017是8通道的模拟量采集模块，其输入为0～5 V直流电压或4 mA～20 mA直流电流信号。R8520模块为RS232／RS485转换模块和计算机的连线采用9针数据线、串口通信。设定各模块的地址，读出各模块每个通道的数据，并由计算机软件处理，得到监测数据。
