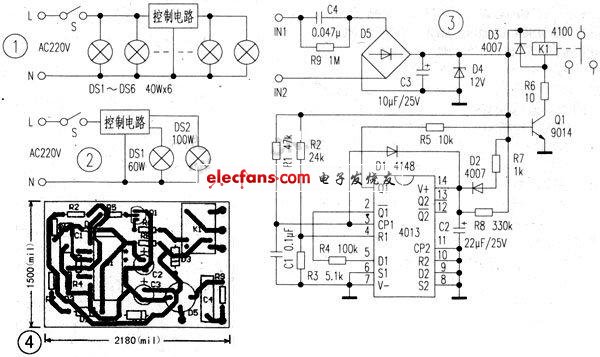

假定为六灯吊灯，如加装上双亮控制电路(如图1)，则第一次接通开关S时，DS1～DS3亮，如再关、开S一次，则DS1～DS6全亮。如果是双灯头吸顶灯。则可分别控制两种功率的灯分别点亮(如图2)。第一次接通开关S，DS1亮(60w)；如再关、开S一次．则DS1熄灭，DS2亮(100w)，达到单极开关双亮控制的目的。而平时只要两次开、关S的时间间隔大于一定值(本电路为8秒)，就相当于单极单开开关使用。
电路原理如图3．1：1 PCB线路板图如图4。
工作原理：
当初次接通开关S时，220V交流电源经C4限流、D5整流、C3滤波、D4稳压得到直流电压12V，再经R2、R3分压给CD4013的④脚提供一个触发电平，触发器被复位．即：Q=0，Q=1，Q1截止，K1不吸合。当s断开后。由于电容C2的"蓄能"作用，使CD4013内触发器保持原状态，在此有效时间以内，如再次接通开关S，则接通的12V电压相当于给触发器的③脚(CP)一个触发电平，触发器翻转，即Q=0，Q=1，Q1饱和导通，K1吸合。如连续开、关S多次，则重复以上工作过程。
C2容量的大小决定了CD4013原状态的有效保持时间。经实验测得，当C2=22μF、第一次关灯与第二次开灯的间隔时间大于8秒时，触发器原状态保持失效，即再次接通开关S时，触发器依然为复位状态，即Q=0，此时的S相当于平时单极开关控制一盏(组)灯：如两次关、开时间间隔小于8秒。则第二次合上S时，触发器上一状态翻转。实验测得，C2=33μF时，12秒内有效，C2：47μF时，18秒内有效，可根据实际需要选取C2。R8是C2两端电压的泄放回路．如脱焊、开路将造成c2两端的电压长时间保持。这主要是CMOS集成电路耗电极微，将使S开、关时不能获得平常单极开关控制单亮的效果。
注意CD4013是一片双D触发器，上述电路只用1／2CD4013．剩余的1／2将输入端全部接地，输出端悬空。
