2 从用户端角度确定额定电流的方法
G B 7251. 1-2013和G B 7251. 12-2013引入了低压成套开关设备和控制设备额定分散系数的概念：额定分散系数是由成套设备制造商根据发热的相互影响给出的成套设备的出线电路可以持续并同时承载的额定电流的标么值。

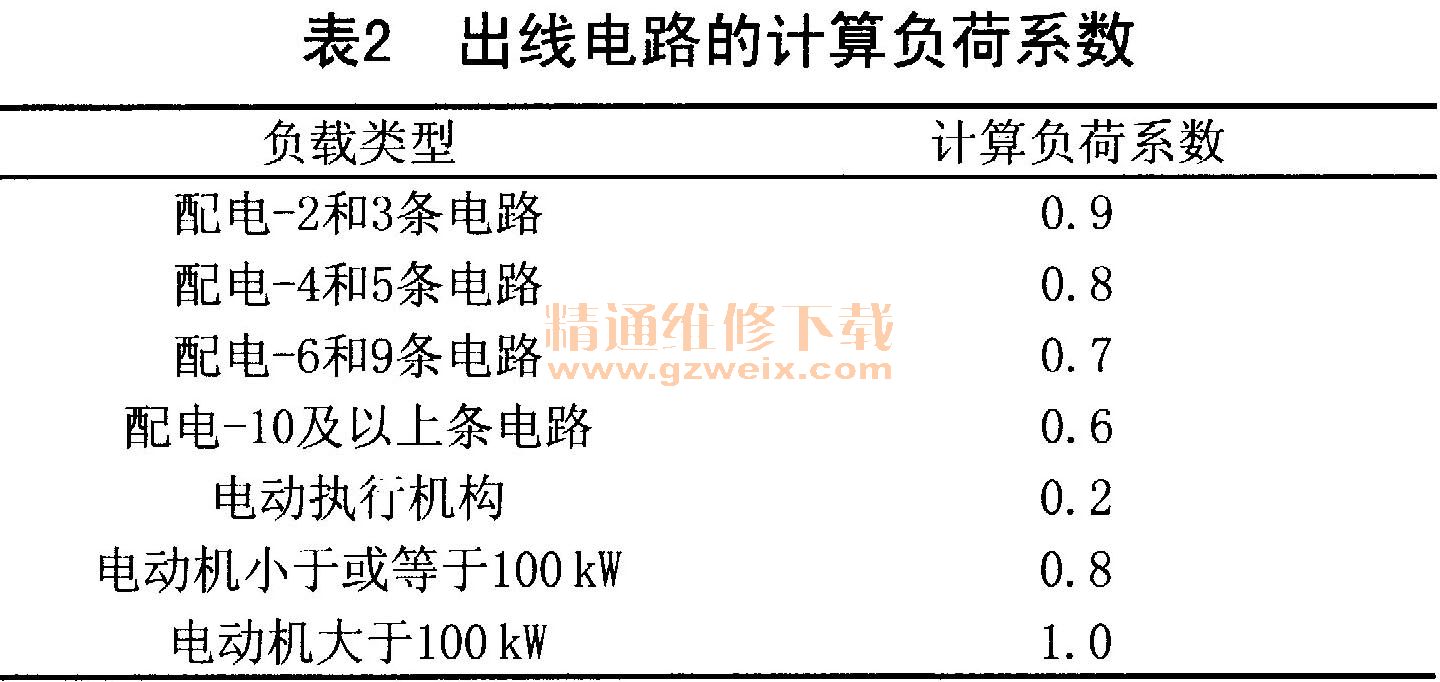

标示的额定分散系数能用于：电路组；整个成套设备。根据标准G B 7251. 1-2013中5.4：额定分散系数乘以电路的额定电流应等于或大于出线电路的计算负荷。根据标准G B 7251. 12-2013中表101，出线电路的计算负荷系数如表2所示。

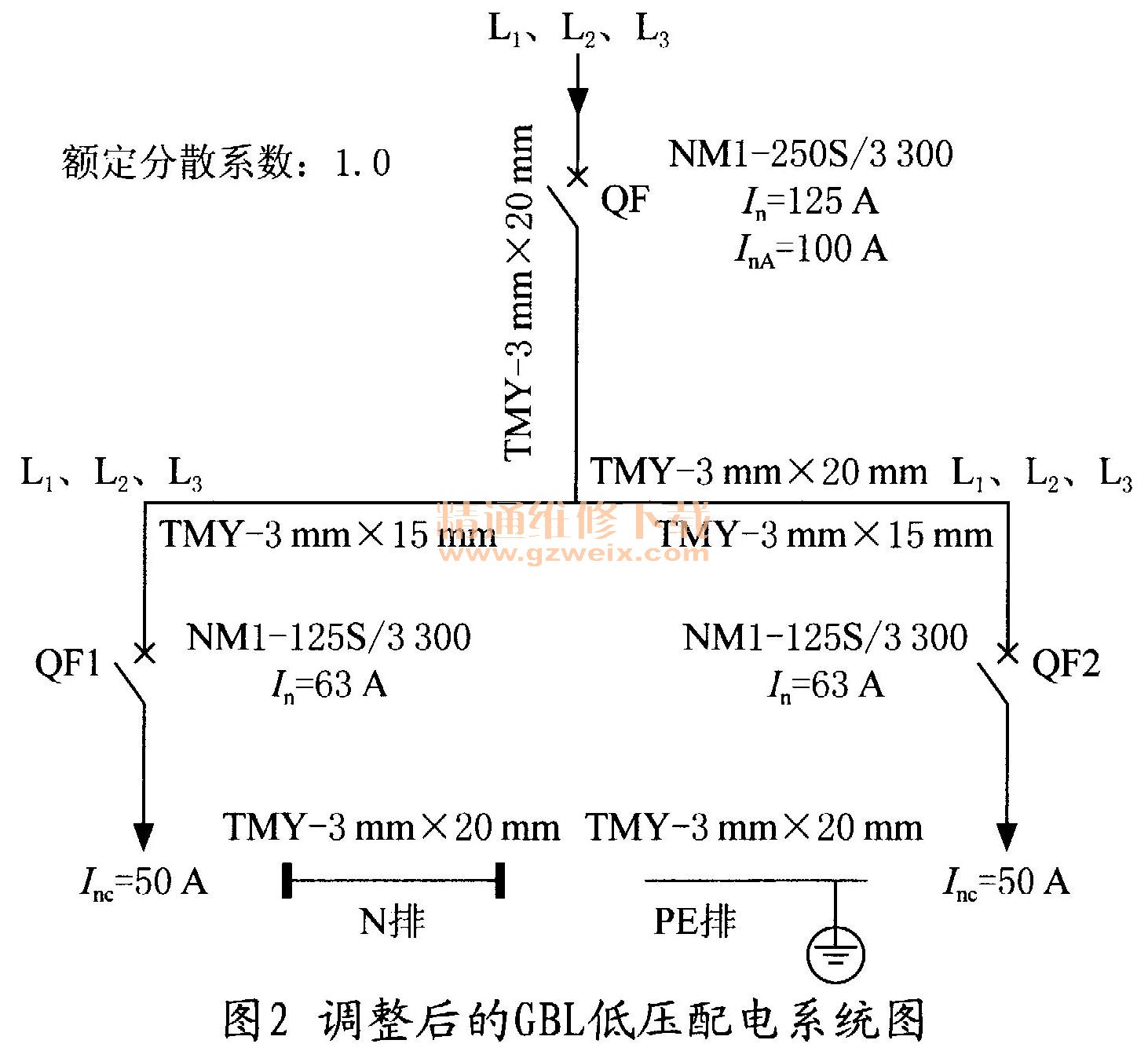

由表2可知，额定分散系数的最小值应该是出线电路的计算负荷系数。以带反时限过电流保护功能的断路器为例，由于它的过载保护约定为断路器额定电流的1.05倍时不脱扣（而GB 10963. 1-2005标准中定义的断路器约定不脱扣电流为1. 13倍额定电流），由此可以引出另一个系数，暂且称它为调整系数（此系数可以根据断路器不同的过载保护整定电流做适当调整），经计算带反时限过电流保护功能断路器的调整系数为0.95（满足G B 10963. 1-2005的断路器调整系数为0.88）。因此，重新定义“一条电路的额定电流≥额定分散系数×调整系数×断路器的额定电流”（调整系数依据不同类型断路器的不脱扣电流整定倍数计算，此系数在0.85～0.98之间）。由此调整断路器满足图1所示的额定电流的动力柜配电系统图如图2所示。由表1可知，63 A的断路器负载电流如果大于66 A（1. 05倍额定电流）后会依据反时限特性而跳闸，显而易见，断路器有效地实现了它的过载保护功能，虽然用的是和图1一样的电缆，但是由于断路器与电缆选型完全匹配，将不会出现长时间过载运行的情况。
3 结语
综上所述，确定低压成套开关设备的额定电流时，电路的额定电流值不能与元器件的额定电流相差过大，既要让成套设备能长期有效运行，又能及时切断过载情况。过度降容的成套设备虽然温升试验通过了，但是可能会因为过载保护功能的失效给用户安全用电埋下隐患。因此，应当从用户端角度综合考虑确定低压成套开关设备的额定电流，采用在额定分散系数的基础上再引入调整系数的方法确定“一条电路的额定电流的最低值”，即额定电流≥额定分散系数×调整系数×此电路断路器的额定电流（调整系数在0.85～0.98之间），这样就保证了低压成套设备过载保护功能有效实施，达到了监督检验和用户端使用相一致的目的。
