1 研发背景

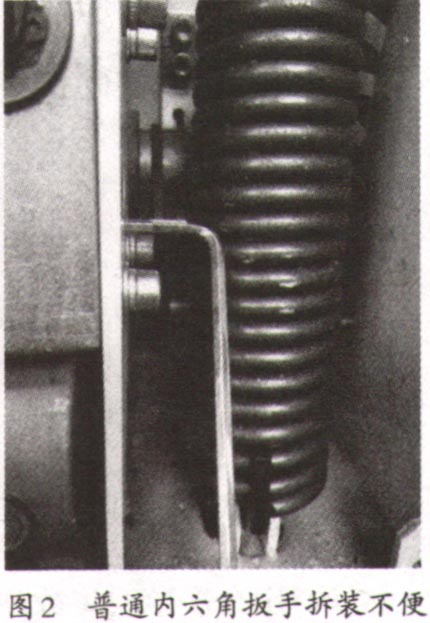

    国网山东蒙阴县供电公司多座变电站10 kV开关柜为KYN28-12型户内金属恺装移开式，其断路器为VS1-12型，操动机构使用了永磁直流电动机，在机构操作过程中，直流电动机经常被烧坏，需要进行拆换。由于电动机本身结构紧凑，且安装空间狭窄，直流电动机的涡轮机壳4颗内六角固定螺丝有2颗螺丝槽外廓面距离储能弹簧不到10mm，拆卸时用普通内六角扳手因拐臂过长根本无法插入螺丝槽内拆卸内六角螺丝，如图1、图2所示。为了拆卸螺丝，只能无奈选用钢丝钳进行拆卸，但操作起来费时费力，且伤螺丝，致使故障处理工作效率较低，急需一种拆装专用工具。

    2 拆装工具制作
    为了快速、简便地拆装电动机固定螺丝，需要对使用到的内六角扳手进行改进，以解决内六角扳手实心杆长度过长的问题。具体方法是，将M6螺钉头与螺钉齐根平切分离，将切短的内六角扳手实心杆焊接到螺钉头上做成内六角模块，再将内六角模块固定到10号换向快速扳手齿盘腔基座上，即完成该拆装工具的制作。具体过程如下：
    （1）根据VS1型断路器直流电动机固定螺丝的型号，选择10号圆形头扳手。如图3所示。

    （2）根据扳手的型号加工一块与之相符的内六角模块。如图4所示。

    （3）将内六角模块固定在扳手上，不易脱落。成品如图5所示。

    3 应用效果
    用该拆装工具拆装涡轮机壳及电动机本体固定螺丝时，内六角模块与螺丝槽紧密结合，有效防止了打滑脱出，操作快速，不伤螺丝，提高了拆装效率。同时专用工具材料易取，改进简便。该工具在我公司内各检修施工单位得到广泛应用，提高了工作实效，确保了检修质量。
    电气安装及检修中，有很多利用常规工具操作不便的部位，该专用拆装工具也可以应用到其他松、紧部件结合的地方，给生产检修带来更大的便捷。
