低压配电台区出口三相电流存在不平衡现象，不仅会增加配电变压器和线路的损耗，甚至有可能引发设备烧毁，同时也会减少上游高压设备使用寿命。
    目前整治三相负荷不平衡的工作主要由农电工负责实施。但因大部分农电工负责台区为3-5个，且整治工作需登杆将接户线或分支线重新接驳，费时长，工作量大，还存在安全隐患。为解决以上问题，减少配电变压器和线路损耗，可使用一种轻巧、方便、可靠的三相负荷调整装置。

    1 工作原理

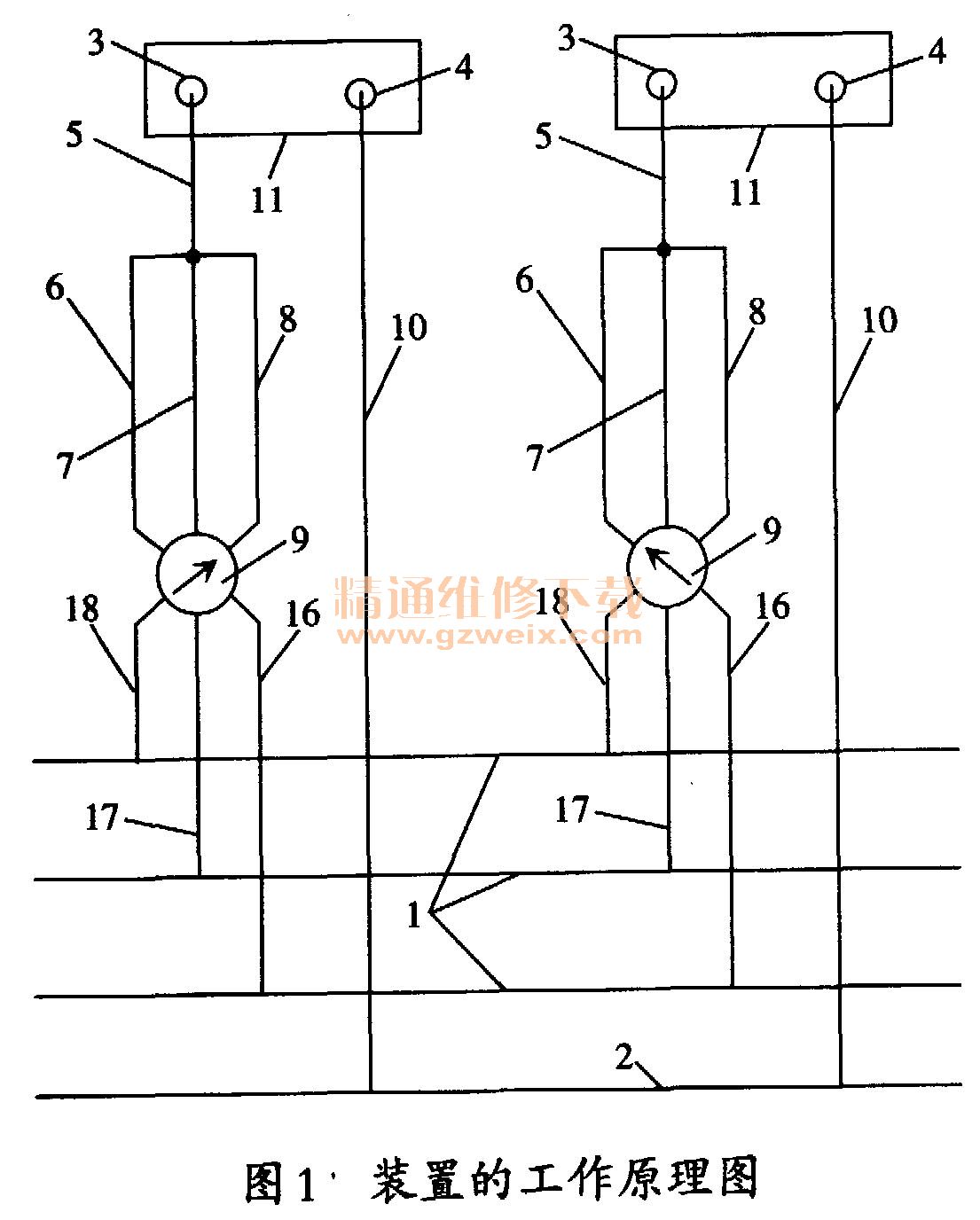

    如图1所示，该装置包括上游线路和若干进线结构。上游线路包括3根上游相线1和1根上游中性线2；进线结构包括相线接线柱3和中性线接线柱4。

    相线接线柱3连接有相线进线5，相线进线5并联连接有第一进线6、第二进线7和第三进线8。第一进线6、第二进线7和第三进线8分别与一转换开关9相连接。转换开关9连接有第一支线16、第二支线17和第三支线18。转换开关9具有3个挡位，当其位于第一挡位时连通第一支线16与第一进线6；当其位于第二挡位时连通第二支线17与第二进线7；当其位于第三挡位时连通第三支线18与第三进线8。
    第一支线16、第二支线17和第三支线18与3根上游相线一一对应连接；中性线接线柱4连接中性线进线10，中性线进线10连接上游中性线2。
    工作时，当第一支线16与第一进线6连通时，第一支线16为进线结构供电；当第二支线17与第二进线7连通时，第二支线17为进线结构供电；当第三支线18与第三进线连通时，第三支线18为进线结构供电。

    2 组成结构
      该装置主要由动力驱动结构、导线连接结构、输入输出结构和其他固定紧固配件组成。
    （1）动力驱动结构采用旋转开关或旋转电动机通过嵌套于导线连接结构内的轴承，为导线连接结构提供换相旋转动力，实现三相负荷换相功能。
    （2）导线连接结构为两相交叉连接（相互间绝缘）、一相直通的电源连接固件。通过旋转可实现三相电源换相工作。
    （3）输入输出结构：将输入三相导线分别接入接线端子，接线端子通过连接于绝缘套件中带弹簧的接触片与导线连接结构接触完成电流导通功能。

    3 安装应用
    该装置安装于低压配电台区400 V支线端或用户引下线与电能表箱之间，将四线（L1, L2, L3相＋中性线）接入，根据三相负荷（电流）情况，通过遥控或手工转动旋转开关，实时调整三相相序或将用户表箱所接相线根据平衡程度调整至其他相，以达到配电台区整体三相负荷不平衡度符合运行要求目的。
    （1）安装于400 V支线端。中性线不经过调整装置直接与支线中性线相连，其余三相连接调整装置输入端，由输出端连接支线三相导线，可根据三相电流情况通过旋转开关或遥控装置将三相导线进行调相。但调整后，输出端所在的支线上如有三相电动机的用户，须同期进行调整。
      （2）安装于用户引下线与电能表箱之间。将三相导线分别接入调整装置输入端，由输出端接出一相作为电能表箱的相线，与中性线一起向单相用户提供电能。如前期做好电能表安装基础资料统计工作，即可通过比对台区出口电流、用户智能电能表电流等数据，合理调整用户所在相线的相序。

    4 应用效果
      （1）操作简单、快捷，不需人员登杆或反复拆接引下线，即可完成三相负荷调整工作；装置构造简单，单人即可操作，人力成本小；调整速度快，在做好调整预案的情况下，调整负荷相序工作5 min之内便可完成；损耗小，造价低。
      （2）通过实时调节低压配电台区三相负荷，确保低压配电台区三相负荷趋于平衡，既降低线损，发挥台区最高供电能力，又使连接的设备使用寿命趋同，避免因三相不平衡引起的烧毁变压器或电器设备情况发生。
      （3）如经改进，可通过实时监控台区或用户电能表运行数据，远程遥控该装置实现对低压配电台区三相负荷的调整。
