我们知道，三孔插座正确的接线方法为“左孔接中性线，右孔接相线，上孔接地线”。中性线和相线为电器设备提供电源，而接地线则是为了使电器设备的外露可导电部分能够可靠接地。打开安装规范的城市住房墙壁三孔插座，会发现上孔接有黄绿双色的导线。这个黄绿双色的导线就是平时所说的地线。但打开农村用户的三孔插座，会发现大多数三孔插座的上孔都是空着的。那么这样正确吗，正确方法应该怎样接呢？弄清这些问题前，我们先了解一些低压配电系统的相关知识。

    1低压配电系统的相关知识

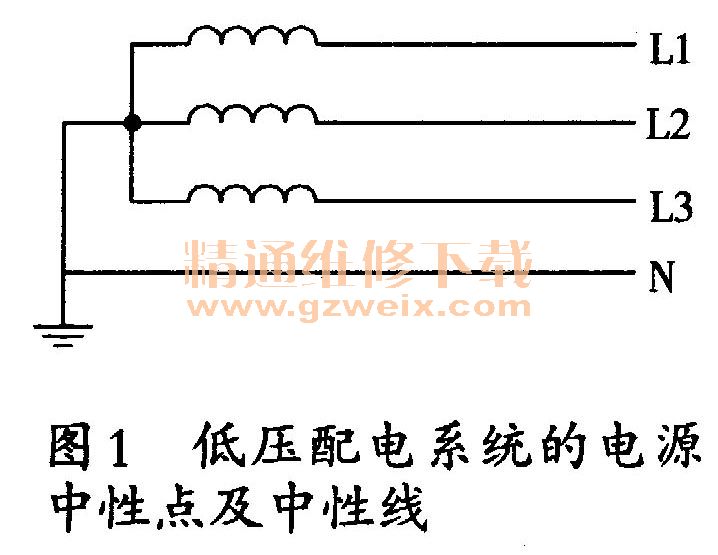

    低压配电系统是指10 kV配电变压器低压侧配电系统。在配电变压器低压侧绕组为星形连接时，绕组会有一个公共端。这个公共端就是中性点（如图1中的黑点）。从电源中性点引出的导线称之为中性线（N）。
    图1中的电源中性点是直接接地的，称之为直接接地系统，此外还有电源中性点不接地系统和电源中性点经大阻抗接地系统。而电器设备的外露可导电部分接地形式有单独接地（通过单独设置的接地线独立接地）、通过中性线接地、通过公共的接地线接地等。通过单独设置的接地线独立接地称之为“保护接地”，通过中性线接地称之为“保护接中性线”。根据低压配电系统的电源中性点接地方式及电器设备的外露可导电部分接地形式，可将低压配电系统分为IT系统、TT系统和TN系统。各系统特点如下。

    1.1 IT系统
    （1）电源中性点不接地或经过阻抗接地。
    （2）中性点不引出中性线，属三相三线制系统。
    （3）电器设备的外露可导电部分采用保护接地。
    （4）额定电压220 V的电器设备无法使用，因此该系统很少使用。
    1.2  TT系统
    （1）电源中性点直接接地。
    （2）中性点引出中性线，属三相四线制系统。
    （3）电器设备的外露可导电部分采用保护接地。
    （4）适用于分散住宅或农村用户等。

    1.3  TN系统
    （1）电源中线点直接接地。
    （2）中性点引出中性线，属三相四线制系统。
    （3）电器设备的外露可导电部分接保护中性线（中性线和保护线合，PEN）或保护线（PE）。通过保护中性线接地的，称为TN-C系统；中性线和保护线分开，通过公共的保护线接地的，称为TN-S系统；中性线和保护线部分分开，既有通过保护线接地，又有通保护中性线接地的，则称为TN-C-S系统。
    （4） TN-C系统适用于对抗电磁干扰及安全要求不高的场所，如农村用户等；TN-S系统适用于对抗电磁干扰及安全要求较高的场所，如重要的办公地点、试验场所、城市住房等。
    可见，农村一般应用，TT或TN-C系统。根据不同的系统，电器设备外露导电部分则需进行相应的保护接地或保护接中性线。如果三孔插座的上孔不进行保护接地或保护接中性线，将对人身安全造成一定威胁。
