1 故障的发现与处理

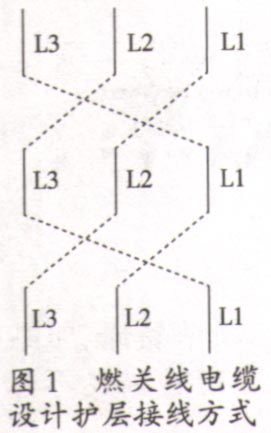

    国网湖北武汉供电公司220 kV燃关线于2017年6月28日投入运行，为混合线路，其中电缆部分从东湖燃机发电厂GIS终端至燃关线1号塔户外终端，电缆全长为1.43 km，2个绝缘中间接头，电缆型号为YJLW03-127/220-1X800，电缆设计护层接线如图1所示。供电公司运维检修部电缆运检室于2017年7月2日对该电缆线路进行护层电流检测时发现护层电流异常，并记录了时间，与调度SCADA系统中当时线路的负荷电流进行比对。数据记录如表1。

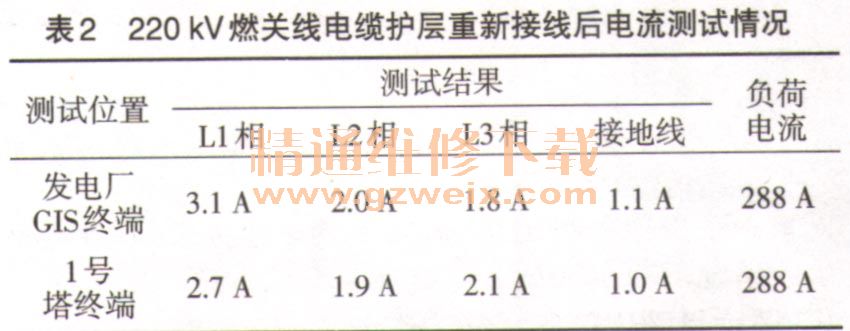

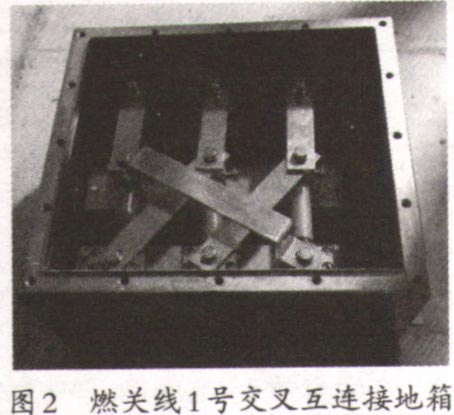

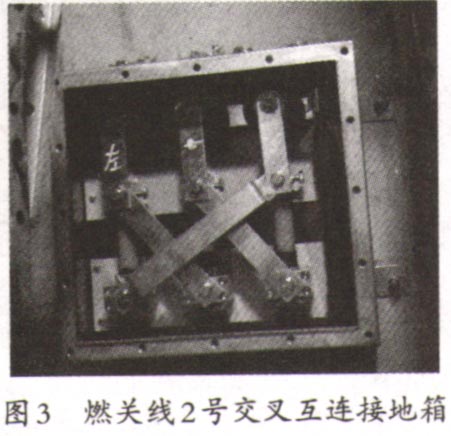

    由表1可知，护层电流过大，东湖燃机发电厂GIS终端处测得的L1相数值为258 A，负荷电流为392 A，为负荷电流的65.8%，大大超出标准，属于严重缺陷。并且所有测试数据均大于负荷电流的50%。经分析得出2种可能：①电缆护层严重破损；②接地系统接线错误。因检测电缆护层破损点需要特殊设备，所以先从护层接线检查开始排查故障。打开交叉互连接地箱检查，如图2所示燃关线电缆1号交叉互连接地箱接头交叉互连接线与设计不同，接线错误，未完成完整的L1→L2→L3的换位循环，使得电力电缆的护层感应电流增大。经过工程人员抢修处理，重新接线，恢复原设计接线，理论上护层完成了L1→L2→L3的换位循环。电缆室人员立即进行了检测验证，护层电流降低，恢复到正常水平，验证结果见表2。

    2 防范措施
    护层电流测试能够有效地发现电缆设备接地系统存在的缺陷。除了例行周期性护层电流测试，还应适当增加重载线路、特殊方式运行线路电缆的护层电流测试次数，以有效指导设备检修，提高工作效率和质量。此外，还可采取如下防范此类事件的措施。
    （1）加强培训，提高有关人员对接地系统的认识。接地系统为电力电缆重要的附属设备，能够有效地提高电力电缆的输送效率，并且可以在系统内、外过电压的情况下保护电缆设备。在电缆敷设过程中有可能会对电缆护层及绝缘造成不可逆转的损害，导致接地系统无法正常工作。

    （2）接地系统的连接是电缆工程中较易发生错误的地方，这时候需要工程负责人、监理发挥应有的作用，运行验收人员需要仔细核对所有的接线，确保万无一失。
      （3）在电缆割接工程或者在原有线路上进行改接线工程时，较易发生接地系统的接线错误。这时候工程方及运行方应在工程进行前仔细地核对，进行工程的全面交底，确保电力电缆护层交叉互连的准确。
    （4）运行单位在做生产准备的过程中需要对系统的电气接线方式有明确的认识，注意收集资料，确保资料的准确性，必要时去现场核对。
    （5）验收过程中，必须严格把关，并且做好各项交接试验，及时记录数据，以便以后比对。
    （6）在工程投运后一个月必须组织对该电缆进行状态检修试验，利用带电护层电流检测技术对电缆线路进行检测，保障电网安全运行。
