某110kV变电站隔离开关普遍发热原因分析及防范措施
来源:电工技术  作者:佚名  2016-08-23 08:17:57

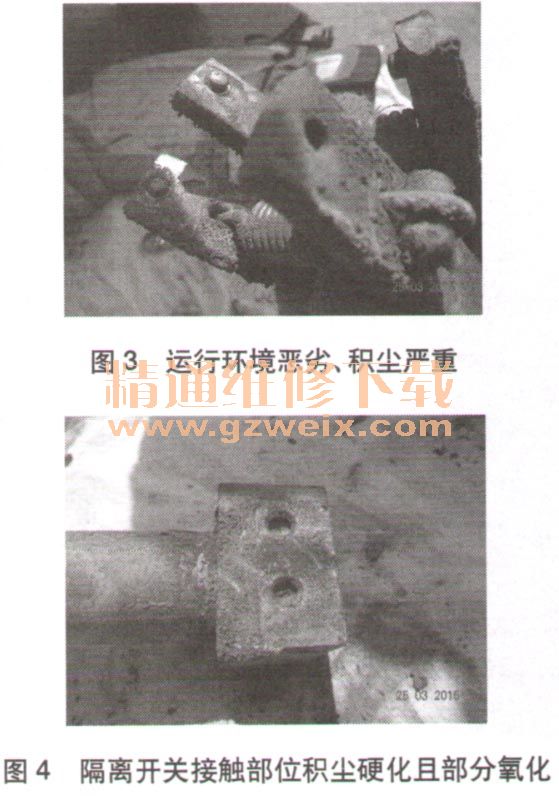

   (2)运行环境恶劣。该变电站紧靠水泥厂,污染严重,而隔离开关导电连接部位均涂抹了导电膏。操作后积尘的导电膏在触指表面堆积,导致动静触头接触部位电阻偏大(经测试,触头发热部位主流电阻均大于1 000μΩ)、当大电流通过时会形成发热,如图3所示。

   (3)接触部位氧化。隔离开关接触部位存在不同程度的氧化,导致接触电阻增大,引起接触面发热,如图4所示。

    2.3处理措施
    针对该变电站隔离开关存在的问题,采取了以下处理措施。
   (1)更换隔离开关材质不良的触指,且更换前全部进行镀银层检测,要求触指、触头镀银层厚度大于20μΩ、硬度大于120韦氏。
   (2)对于不可动接触面均匀涂抹导电膏;对于触头接触部位应涂抹薄层导电膏,即涂抹导电膏后用白布轻轻擦去,防止导电膏过厚而积尘,影响导电率。
   (3)隔离开关解体后,严格按照隔离开关装配工艺进行装配,检修完成后按要求测量隔离开关回路电阻。
    检修完成在带负荷24h后对该变电站进行了红外热像检测,结果显示隔离开关发热现象得到根治。

    3 防范措施
    针对隔离开关导电部位发热现象,从验收、运行或检修几方面提出了以下防范措施。
   (1)加强隔离开关的人网验收工作。隔离开关镀银层及构架镀锌层应满足规程要求,触头镀银层厚度大于20μm,导电率IACS大于97%,构架镀锌层厚度应达到GB 13912-2002K金属覆盖层、钢铁制件热浸镀锌层技术要求及试验方法》要求,即镀层局部厚度最小值大于70μm,镀层平均值要达到85μm。
   (2)运行期间定期开展红外测温工作,准确掌握隔离开关温升与负荷的关系;操作过程中应迅速拉合隔离开关,减少触头燃弧时间。
   (3)对隔离开关易发热的变电站,借助停电检修机会,对隔离开关触头镀银层进行检测,重要负荷回路隔离开关触头镀银层不合格的应更换触头或隔离开关,严格控制检修工艺,提高检修质量。

    4 结束语
    户外隔离开关运行环境恶劣,特别是处于重污秽地的隔离开关,要加强运维与带电检测工作。本文统计分析了某变电站隔离开关发热原因,并给出了处理和防范措施,对隔离开关的验收与检修具有一定的指导意义。
