2 线路支路失灵改造方案比较分析
2.1线路支路改造原则

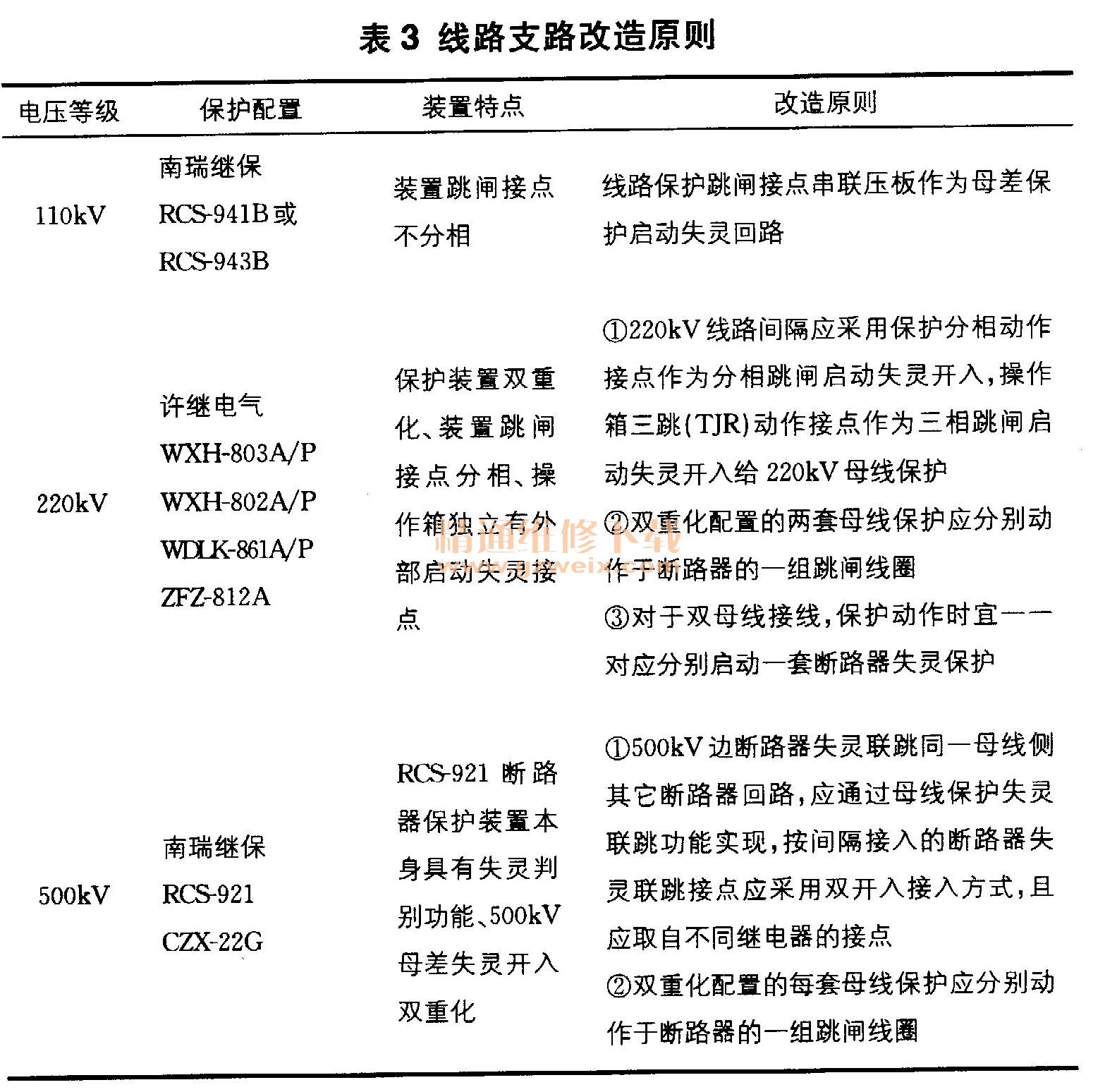

3个电压等级典型线路保护装置的线路支路改造原则，见表3。
2.2线路支路启动失灵回路

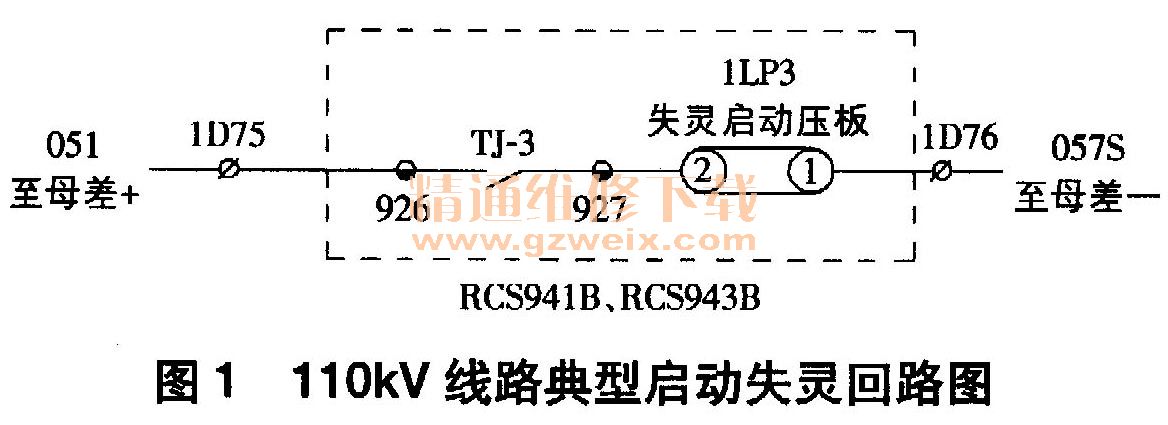

110KV母差保护110KV线路RCS941B、RCS943B保护装置典型启动失灵回路，如图1所示。

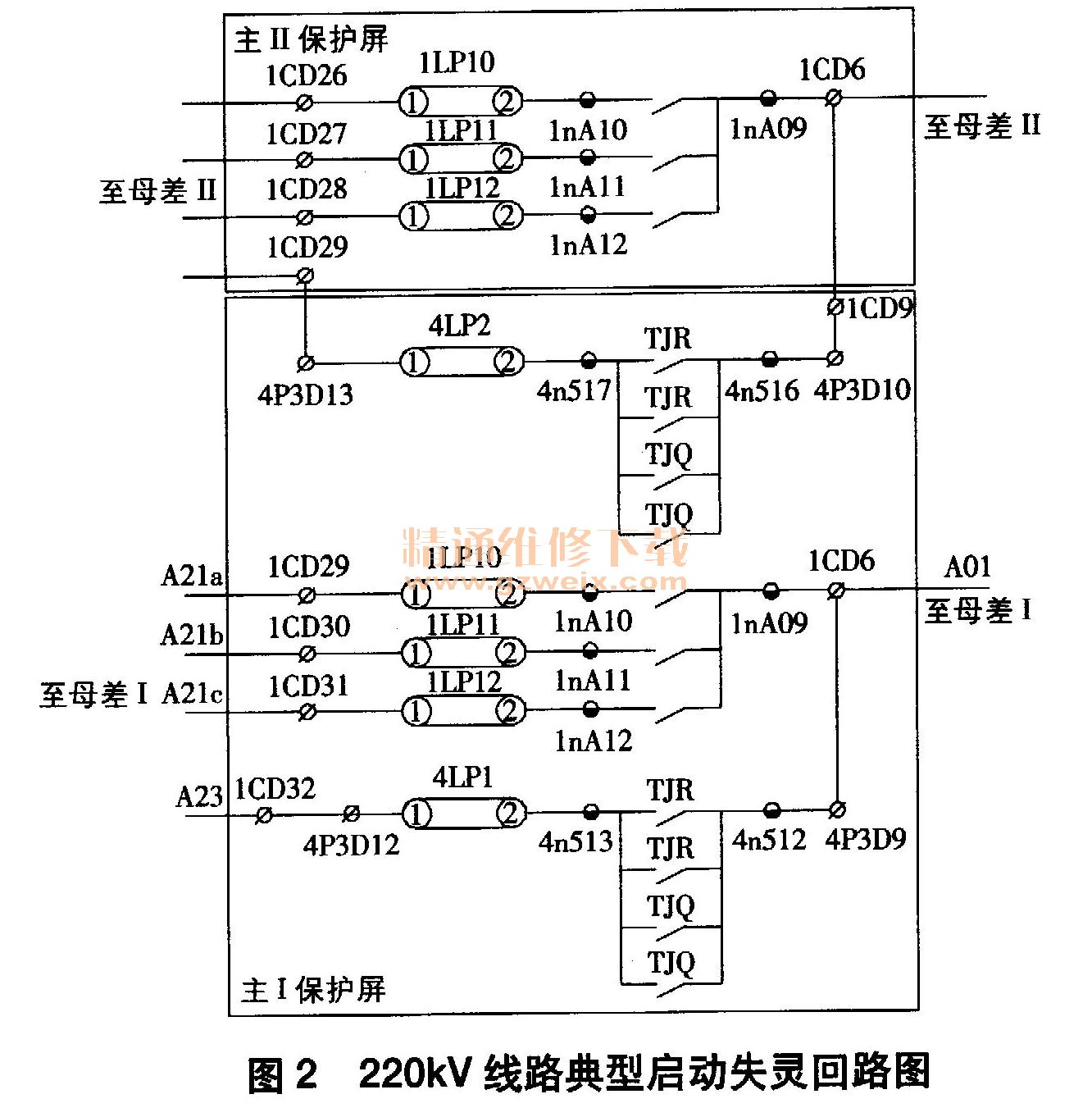

220kV母差保护220kV线路保护装置典型启动失灵回路，如图2所示。

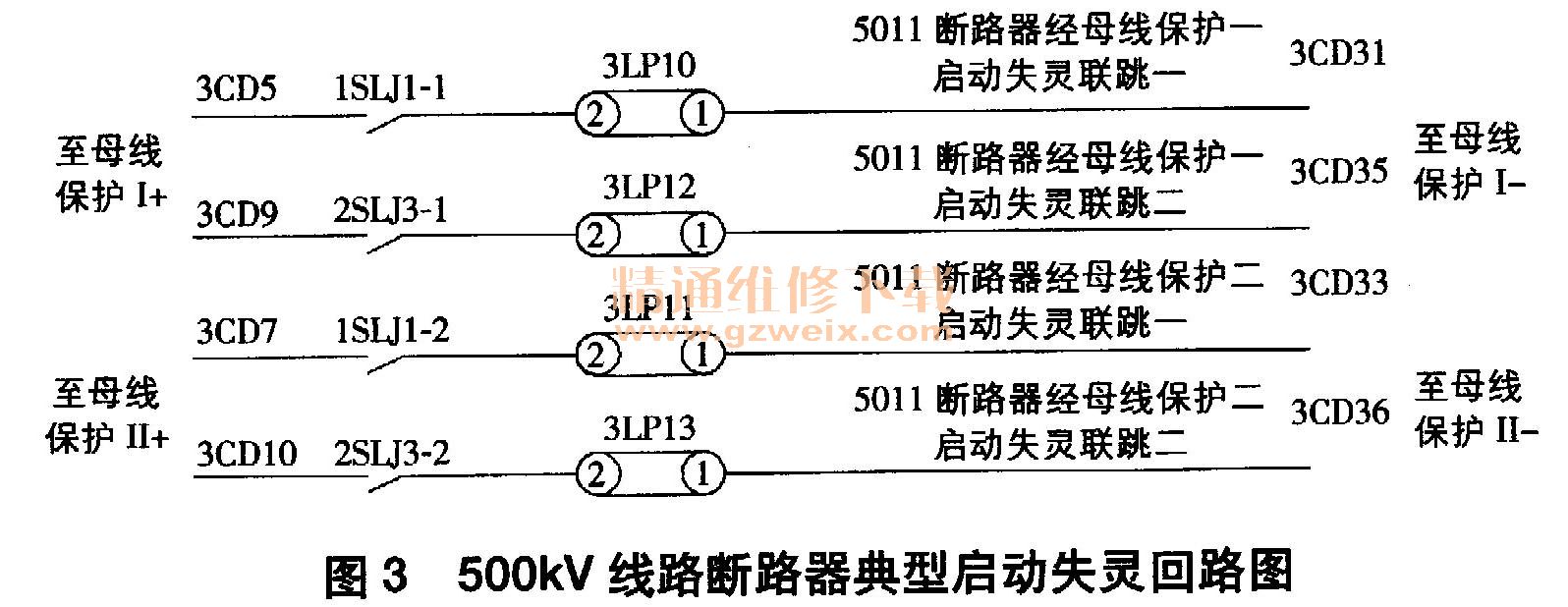

500kV母差保护500kV线路断路器典型启动失灵回路，如图3所示。
2.3线路支路启动失灵及跳闸回路特点分析
本文涉及的母线保护启动失灵回路均由母线保护装置判别失灵电流、母线运行方式（单母线接线方式除外）。
2.3.1 500kV母线保护
500kV母线一次接线为3/2接线方式，母线保护无需进行母线运行方式判别。500kV断路器失灵保护RCS-921具有断路器失灵判别功能，当断路器失灵保护动作条件（“A、B、C相跳闸开人”，“发变三跳”）和失灵电流等条件满足时，“失灵动作跳相邻断路器”的出口接点1SLJ1-1、1SLJ1-2、2SLJ3-1、2SLJ3-2闭合，启动500kV母线保护失灵，如图3所示。
