2 算法简介
2. 1 FF7，信号处理

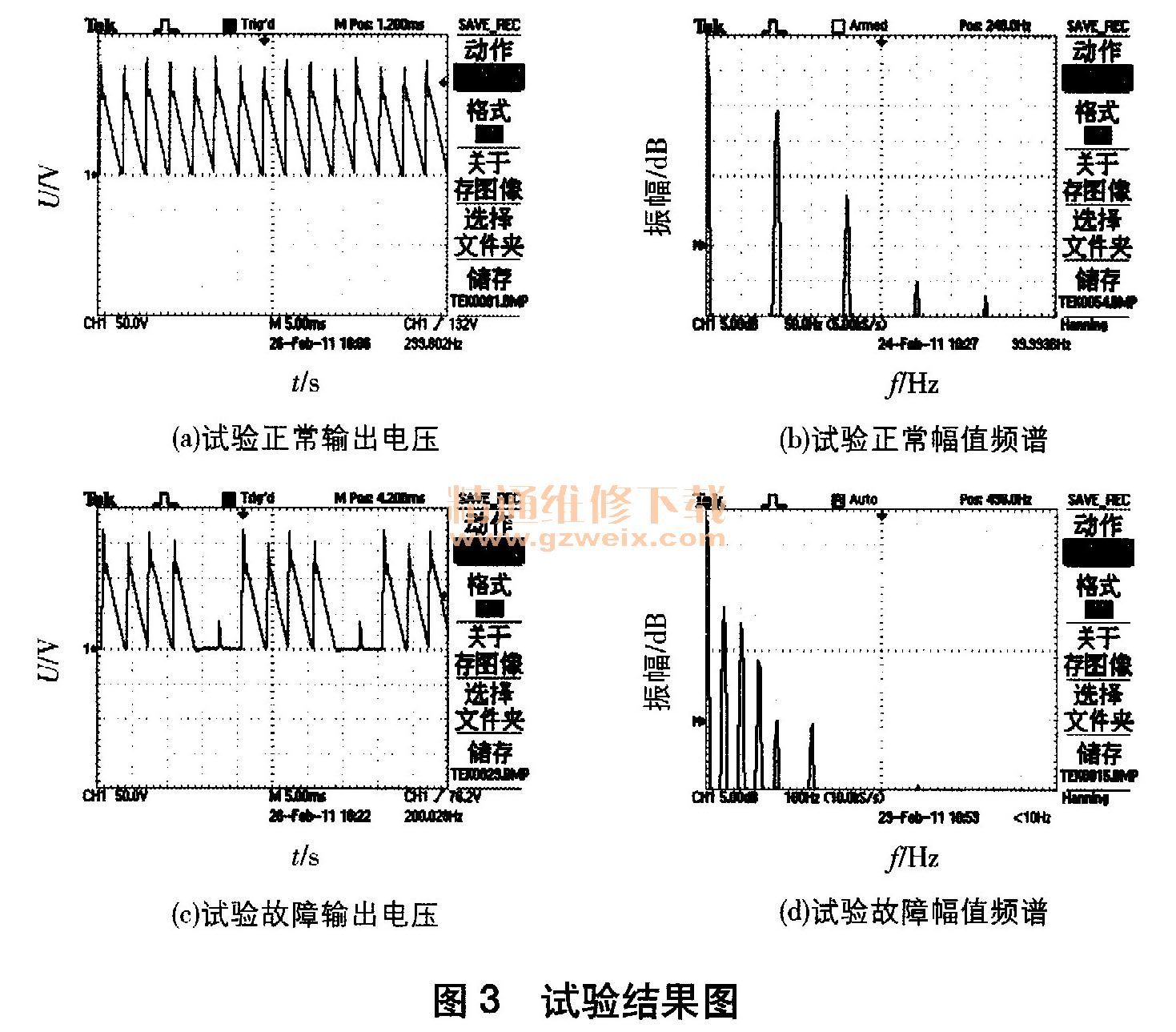

快速傅立叶变换（FFT）是一种精度高、实现简单、应用广泛的谐波检测方法，其实质是离散傅立叶变换（DFT）的高效率快速算法。本文根据DFT的奇偶特性，采用基2时域抽取法来对三相整流电路输出电压信号进行FFT分析。该FFT算法利用基2时域抽取法将长度为N的有限长序列的DFT分解为两个N/2点的DFT，可对离散信号和模拟信号进行频谱分析，得到信号幅值谐波和相位谐波的频谱。
2. 2 PNN网络分析
概率神经网络（PNN）是一种性能良好的模式分类网络，其实质是基于贝叶斯最小风险准则发展而来的一种并行算法。它直接考虑样本空间的概率特性，以样本空间中的典型样本作为隐层结点，一经训练只需随实际问题进行样本追加即可，而且具有全局优化的特点，因此适用于电力电子电路的故障诊断。

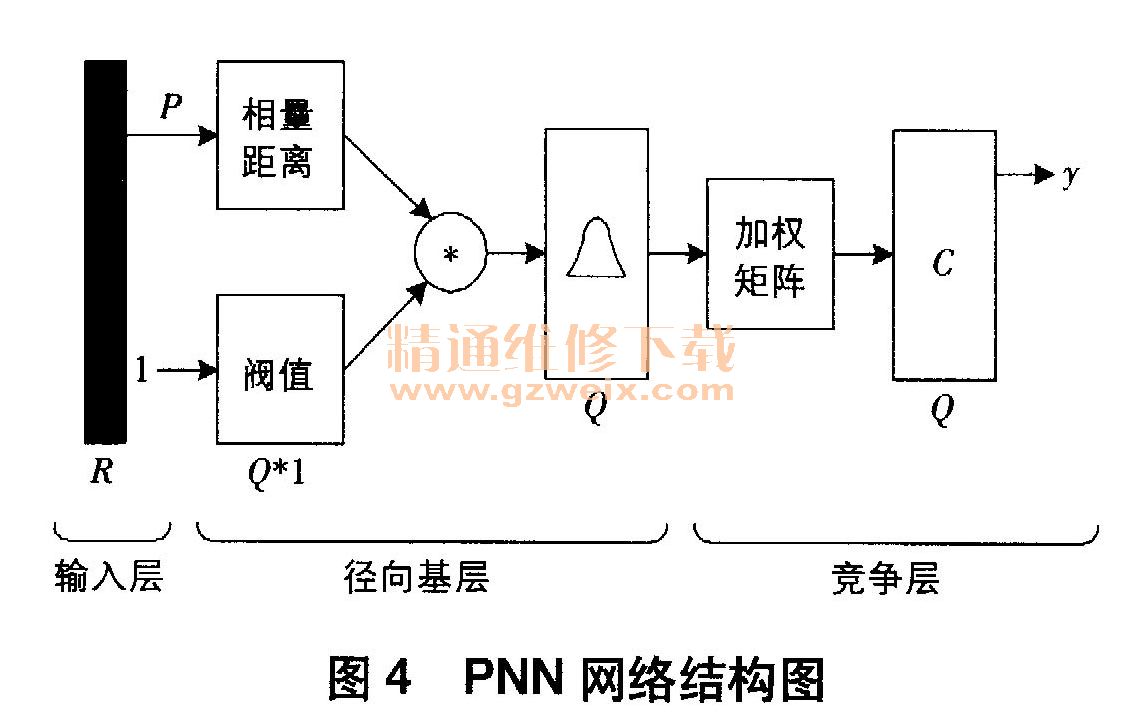

PNN的结构如图4所示。为PNN网络输入层提供输入模式相量后，径向基层就自动计算该输入与样本输入间的相量距离，并由此输出一个距离相量。距离相量作为竞争层的输入，通过竞争传递函数计算每个模式出现的概率，概率最大的元素对应输出1即为一类模式，否则输出0即为其它模式。
3 故障诊断系统设计及试验测试
按照基于PNN网络的电力电子诊断算法，为本文的三相桥式整流电路设计的故障诊断系统如图5所示，具体诊断步骤如下。
（1）提取故障信号。在模型电路（即三相桥式整流电路）工作在触发角a= 60°的情况下，测取整流电路输出电压信号Ud，根据式（1）中Ud与U2的关系，以正常工作的输出电压有效值257. 4V为基数进行归一化处理，使得到的直流电压数据在0～1，从而降低因数量级差和输入变动带来的误差，增强算法的实用性。
