2 对象电缆的验电
      由于高压电缆在绝缘未破坏之前，无法进行直接验电，只能采用间接验电的方法证实该电缆无电。间接验电指的是检查隔离开关的机械指示位置、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化等，至少应有两个非同样原理或非同源的指示发生对应变化，且所有这些确定的指示均已同时发生对应变化，才能确认该电缆已无电。间接验电法是一种多元综合判断法，判别元素越多，判断结果越准确。
3电缆芯接地
    Q/GDW 1799.2-2013《电力安全工作规程线路部分》规定的电缆芯接地方法为：用已接地的带有绝缘手柄的钢钎敲人电缆芯，操作人员应戴绝缘手套和防护面罩并站在绝缘垫上。该方法非常简单原始，需要2人同时操作，一人扶钎一人锤击，操作起来很容易扶钎不稳，锤击不准，费时费力。在器材的准备方面，需要一把木柄锤，锤柄必须是绝缘材料。钢钎需要有一定的机械强度，顶端有受力面，尖端要尖锐可以扎人电缆，钢钎上要焊接一个接线耳，接线耳上有螺栓，可以安装标准接地线端子，钢钎的绝缘手柄长度要大于60cm，如图1所示。

    市面上日前也有各种高压电缆刺扎器，主要有2种工作原理。一种是采用射钉枪原理，利用射钉弹的发射动能将钢钉射人高压电缆，这种方式的刺扎器，钢钉无法可靠接地。另一种是采用电动推杆将钢钎顶入电缆，这种方式的刺扎器刺扎推力较小，不能满足刺入深度要求。上述两种刺扎器本体都不绝缘，虽然可以遥控操作，但存在一定的安全风险。

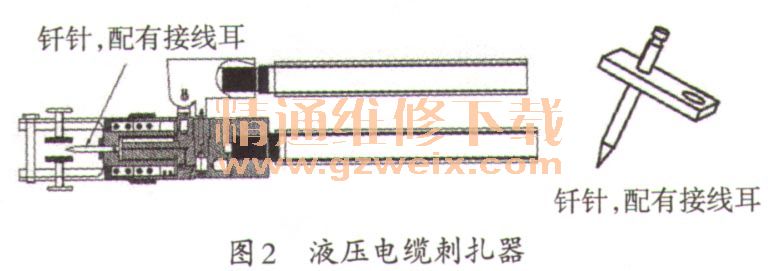

    为最大限度地符合规程规定，安全操作，笔者研发了一种新型的液压电缆刺扎器，如图2所示。

    液压电缆刺扎器的工作原理：利用手动液压推动装置将接地钎针向前推动，刺入高压电缆导体芯内。接地钎针顶端可插入液压发射装置的部分设有防脱落凹槽；中部带有一个接线耳，可用螺栓连接接地线；钎针尖端尖锐具有较高的硬度，保证刺入高压电缆过程中不弯曲折断。接地钎针可以选用不同直径的材料以适应各型高压电缆。液压发射装置手柄采用绝缘材料，前端设开口式电缆固定器和夹具，用手轮调节宽度适应各型电缆。工作时先将电缆放入开口式电缆固定器内，用螺栓插销阻挡高压电缆脱出，调整夹具宽度适当夹紧高压电缆；锁定液压发射器的液压阀，上下摇动绝缘手柄，就可以将已安装接地线的接地钎针刺人高压电缆。也可以调整不同的刺人角度，将多个接地钎针刺入高压电缆，确保刺扎和接地效果。
    此液压电缆刺扎器有以下优点：一是操作杆及操作手柄均为绝缘材料，具有较高的安全系数；二是钎针可以与接地线相连，做到可靠接地；三是液压装置操作省力，刺扎推力大，保证刺扎的足够深度；四是单人即可操作，不需要一人扶钎一人锤击；五是完全符合安全工作规程的技术要求。
    液压电缆刺扎器可以用液压接线端子压接钳改装，改装费用很低，如果采用电动液压装置效果更佳。
    4 锯断电缆
    当钢钎接触到电缆芯线导电部分时，没有出现接地或短路现象，则说明该电缆没有带电。也可以在接地线上串人电流表，根据电流表示数判断电缆是否带电。确定电缆无电后，操作人员就可以用钢锯将电缆锯断。锯电缆的过程中，操作人员应戴绝缘手套和防护面罩并站在绝缘垫上，接地钎针不得拆卸。
    高压电缆的确认特别是锯断工作是相当危险的，它要求工作人员必须认真对待，否则将要付出生命的代价。但只要选好正确的、科学的确认方法，做好相应的安全措施，并按规定的操作步骤去工作，就能保证电缆确认的准确性和工作人员的人身安全。
