随着电能替代工作的不断深人开展，各地电力负荷增长对电网特别是配电网提出了更高要求。为应对不断增长的电能替代需要，提升配电网供电能力，笔者现以山东省曹县张庄村“煤改电”配电网规划方案为例，介绍如何缩短供电半径，提高供电能力，供参考。

    1 张庄村供电现状

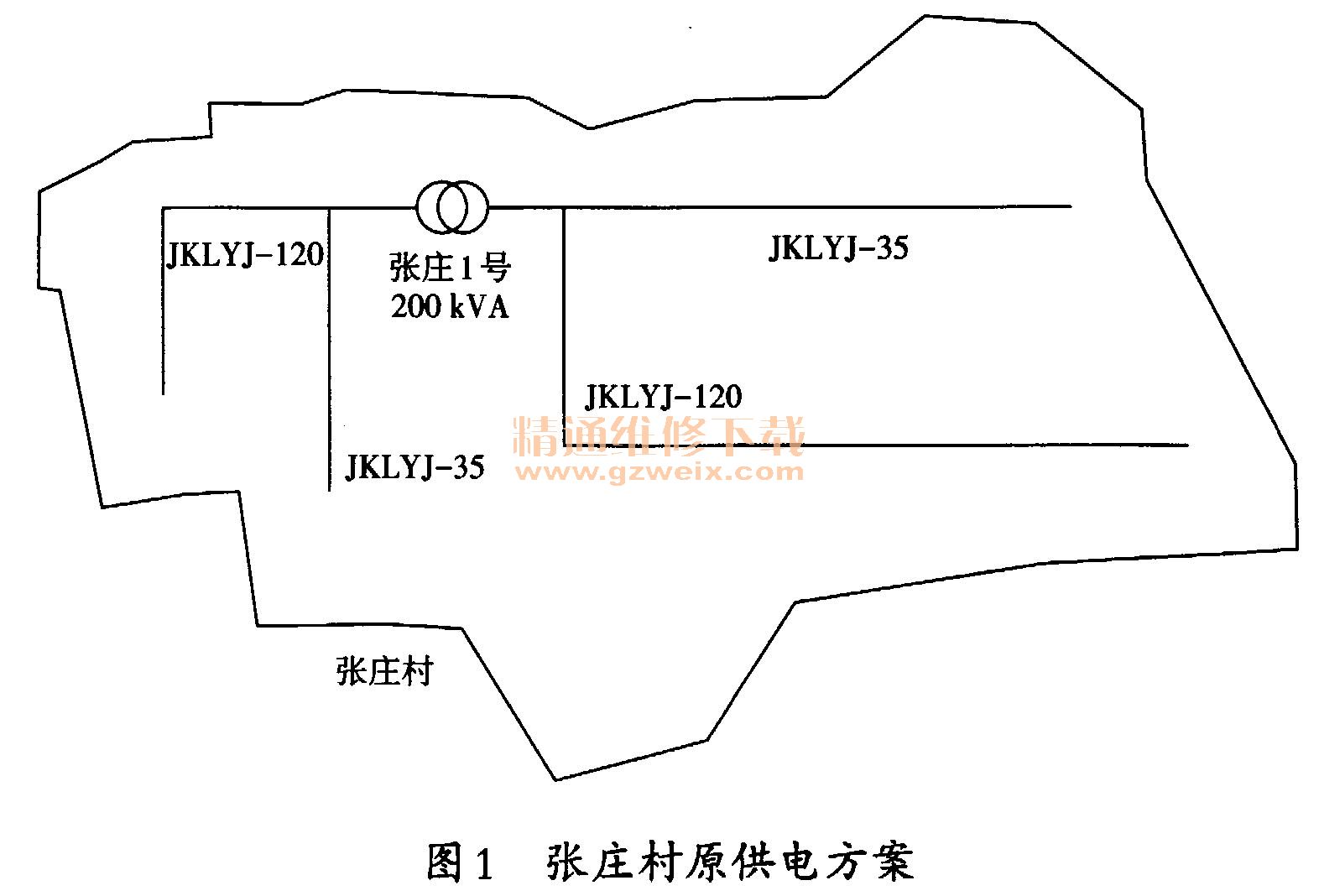

    张庄村为“煤改电”试点村，共有居民106户，总人口376人。该村原有S9型200 kVA配电变压器1台，低压主干线截面积120 mm2，分支线路截面积35 mm2，供电半径690 m，最大负荷122 kW，末端用户存在低电压问题。根据政府“煤改电”工作推进部署，该村将于2018年基本消除煤炉取暖，全部实现电采暖。该村原供电方案如图1所示。

    2 电力需求总A分析
    该村采暖计划采用分散式供热方式，对电力需求的预测主要依据单位面积供热负荷确定。每户供电能力在原有负荷容量的基础上累加电采暖户均容量进行测算，参考GB 50176《民用建筑热工设计规范》，根据公司相关技术原则，对该村电力需求进行预测。经计算，该村“煤改电”全覆盖后，电采暖总负荷为540 kW 、同时系数参照0.6-0.8选取，考虑该村部分用户常年在外，选取0.6，计算电采暖最大负荷约324 kW，加上原有基础负荷122 kW，总最大负荷约446 kW。

    3 建设方案及主要设备选型
    由于该村现有配电变压器容量为200 kVA，无法满足以电代煤后的电力需求，同时考虑现有S9型配电变压器投运于2009年，设备状态评价结果为良好，按照全寿命周期考虑，计划将其保留并新增配电变压器布点以满足新增负荷需求。根据“小容量、密布点、短半径”的配置原则，计划新增200 kVA配电变压器2台，同时根据负荷情况将原有35 mm2分支线路改造为95 mm2，新建部分低压主干和分支线路，对现有供电区域进行重新划分，合理分配负荷并缩短供电半径。该村新的规划供电方案如图2所示。

    3.1配电变压器选型
    根据DL/T 5729《配电网规划设计技术导则》和国网山东省电力公司《配电网“煤改电”建设改造技术原则》等要求，配电变压器应按“小容量、密布点、短半径”的原则配置，尽量靠近负荷中心。应采用513及以上的节能型配电变压器；季节性负荷差异明显的地区，可选用有载调容变压器；配电变压器宜配置无功补偿和三相负荷调节装置。
    本例中，考虑到新增配电变压器主要用于满足该村电采暖负荷，属于季节性负荷，为避免配电变压器长期轻载、损耗增加，选用有载调容变压器，容量选取200（63） kVA，因靠近居民区选用低噪声513型节能变压器。并为新增的2台配电变压器及原配电变压器统一配置无功补偿和三相负荷调节装置，保证电采暖客户电能质量，同步安装智能监测终端，具备信息采集、数据汇聚上传等功能。
    3.2导线选型
    根据《配电网“煤改电”建设改造技术原则》要求，新装或增容改造配电变压器，应同步改造低压线路。220 V/380 V线路应有明确的供电范围，应根据导线截面积、负荷等参数，校验供电半径是否满足末端电压质量的要求。在导线截面积选取上，220 V/380 V架空线路导线采用铝芯交联聚乙烯绝缘线，干线截面积150（120） mm2，支线截面积95 （70） mm2；接户线截面积选35 mm2；进户线采用铜芯绝缘线，截面积选10 mm2和16 mm2两种；“煤改电”客户选用16 mm2。
    本例中，根据所选配电变压器容量，结合该村负荷情况，新增配电变压器低压侧出线采用YJV-4×150铜芯电缆，架空线路干线选择JKLYJ-120型铝芯架空绝缘线，原有两条低压分支线路由JKLYJ-35型导线升级为JKLYJ-95型导线，新建分支线路导线采用JKLYJ-95型导线。

    4 方案评价
    4.1配电变压器负载率校验
    本例中，新增配电变压器选择了有载调容变压器，加上现有200 kVA变压器，总最大容量为600 kVA，预计采暖期最大负荷446 kW，最高负载率78.2%（功率因数按0.95计算），能够满足居民用电需求。非采暖期间，该村最大负荷约122 kW，2台调容变压器均按63kVA容量运行，总运行容量326 kVA，负载率39.4%（功率因数按0.95计算），负载水平良好。
    4.2供电半径校验
    该村东西方向较长，现有供电方式下仅由1台配电变压器由中间向两侧供电，且配电变压器位置选择不当、未深入负荷中心，导致供电半径过大，最大达到了690 m。此规划方案中，新增2台配电变压器并将原配电变压器重新布点，由3台配电变压器分别对东、西、中3个分区供电，供电半径将缩短至260 m。按照山东地区配电网规划设计技术要求，B、 CD类区域0.4 k V线路供电半径分别不得超过250、400、500 m，张庄村位于C类地区，建设完成后的供电半径为260 m，完全满足要求。
