起动机碳刷架故障检修的一般步骤
来源:本站整理  作者:佚名  2016-07-13 09:38:48

    摘要:起动拖拉机时,发动机没反应,电路有故障,保险丝和继电器都通电且无故障,判断故障出在起动机上。根据起动机的工作过程,按顺序对起动机的电路进行检测,确定故障所在,再加以排除并检验,一个故障即可正确排除。不管拖拉机还是汽车,电路故障正确的维修步骤都是如此。

    起动机,也叫起动电动机,是起动用的电动机,是将电能转换为机械能的专用设备。当起动拖拉机时,发现起动不了(机械故障不在此讨论)。检查保险丝、继电器,发现无任何故障,下面探讨如何进行维修。

    1 搞懂结构和相关机构
    1.1串励直流起动机的结构

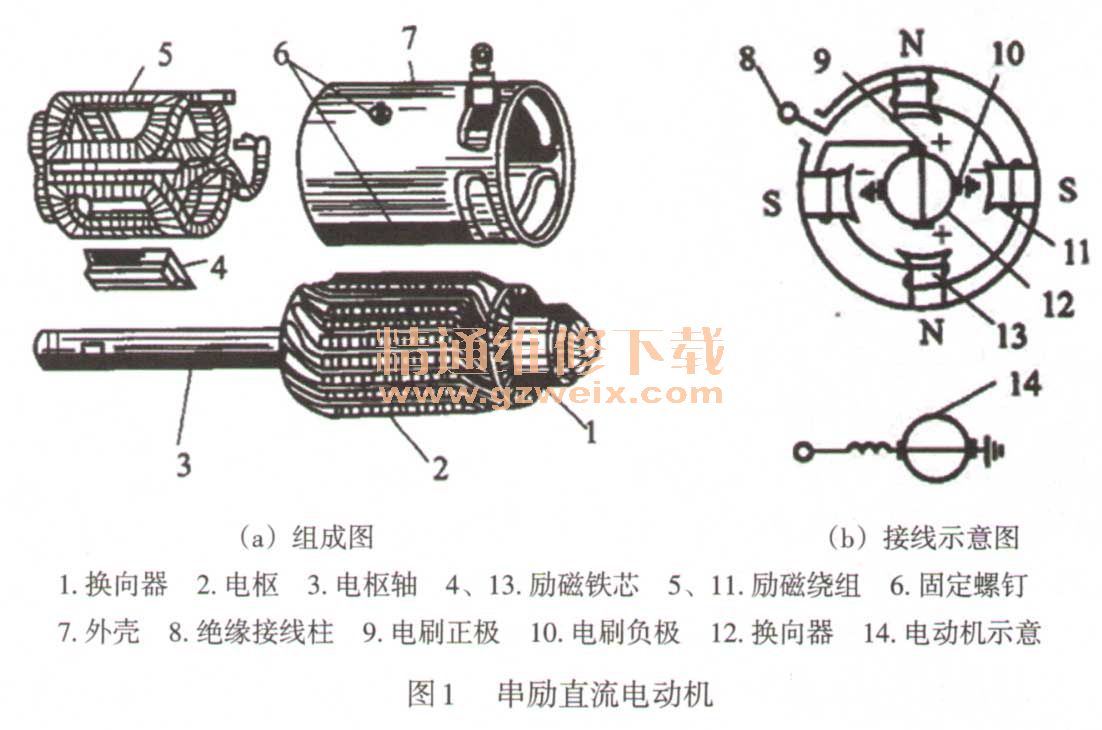

    如图1(a),串励直流电动机主要由定子、转子及电刷等组成。

   (1)定子(磁极)
    由励磁铁芯(磁铁)和励磁绕组组成。它的作用是产生磁场。
    如图1(b),励磁绕组相互串联,一端接在外壳的绝缘柱上,另一端与两正极电刷相连。为了能通过大电流,产生大磁场,励磁绕组采用扁粗的铜导线绕成。

   (2)转子(电枢)
    由电枢铁芯、电枢绕组、换向器以及电枢轴等组成。它的作用是产生机械转矩。
   (3)电刷
    电刷由铜和石墨粉压制而成。它既有导电性,又有一定的耐磨性,其作用是将电流引人起动机的励磁绕组及电枢绕组。
    1.2起动机的驱动机构
    驱动机构主要由单向离合器、驱动齿轮(小齿轮)和控起装置等组成。
    如图2,它通过起动机小齿轮11与柴油机飞轮上压装的驱动齿圈12配合使用。在起动柴油机时,起动机端盖内的小齿轮11与飞轮齿圈12能很好地啮合,并可靠地传递动力;而当柴油机起动后,则自动地将两齿轮分开,以避免发动机带动起动机将其损坏。

    1.3起动开关
    用于控制蓄电池与起动电动机电路的通断。开关与驱动机构间用拨叉连接,两者协调配合工作。

    2 知晓起动原理
    如图2所示,当闭合启动开关K2,蓄电池的电就会通人电磁开关线圈L1、L2,使线圈产生磁场,吸引铁芯移动。铁芯移动后,会通过拨叉10推移起动机小齿轮11,使它与飞轮齿圈啮合。同时铁芯又会推动电磁开关铜盘,使Z1和Z2相连,接通蓄电池3与启动电动机内的磁场线圈和电枢线圈5的电路,于是电枢轴通过啮合齿轮带动发动机飞轮一起旋转。当发动机启动后,松开启动开关,电磁开关线圈电路被切断,其磁场消失,铁芯和单向离合器在回位弹簧的作用下退回原位,驱动齿轮随之脱离与飞轮齿圈的啮合,电动机便停止工作。

    3 正确进行故障检查分析
   (1)第一步,确定是起动机出现了故障,通过以下两种方法可以确定。
    1)通电检查
    首先将起动机从拖拉机上拆下,然后从电压相同、电量充足的蓄电池上引出两根导线,分别接在电磁开关的接线柱(此接线柱与起动机的引出接线柱已连接起来)和起动机壳体的搭铁。无故障的起动机会马上运转,且转速较高,声音均匀。如果不是这种情况,应检修。

    2)车上检查
    在其他线路没有故障的情况下,可用螺丝刀将电磁开关的两个接线柱瞬时短接,若起动机内部短路或有搭铁现象,则会出现强烈火花且起动机也会不转;若起动机内部断路,则无火花且起动机不会转动。
   (2)第二步,用万用表检查确定故障。

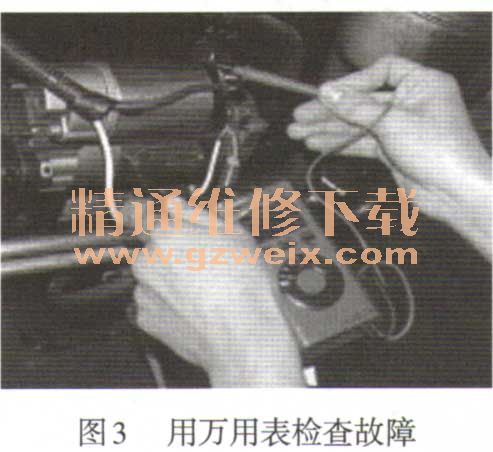

    如图3所示,用数字万用表的欧姆档测量起动机线圈的电阻,电阻一般在10Ω之内,若电阻偏大,则根据起动机起动的工作原理,则可判断是碳刷磨损过度或其他导致碳刷与整流子接触不良,导致导电性能变差。

    4 正确进行故障维修
   (1)更换碳刷架
    将起动机从拖拉机上拆下,然后拆下后端盖,拆下碳刷架,更换碳刷架,最后将起动机安装好。

   (2)测试起动机

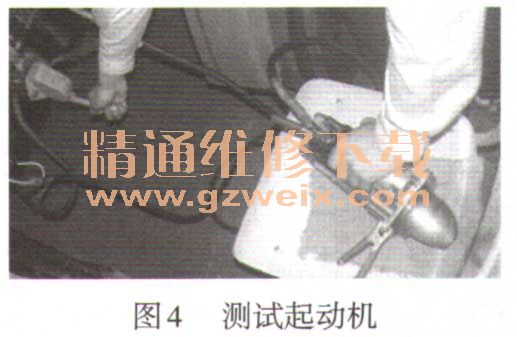

    首先将起动机的壳体和拖拉机的搭铁连接,将起动机的线圈接线端和电源正极连接。然后合上电源手闸通电,后断开电源手闸,看起动机转动是否正常。注意通电时间要很短。转动正常说明已修好,不转动说明碳刷架未安装好,需重新安装。
    起动机只有经过检测,证明维修好了,才装到拖拉机上。
   (3)将起动机安装到拖拉机上
    将检验好的性能正常的起动机安装到拖拉机上。注意安装要牢固。
    5 结语
    综上所述,对于电气故障方面的检修,无论是碳刷架还是其他,首先要搞懂它的结构和原理,然后根据检查分析,确定故障所在,最后再正确进行维修。
