摘要：本文针对智能变电站全站配置文件SCD在变电站设计、调试、运行、维护全生命周期中存在的语法复杂、版本校核困难、虚回路检测工作量大等问题，研究智能变电站配置文件全过程校核方法。该方法可对SCD文件的语法、语义进行校验，对不同版本文件进行比时分析，并通过模拟传动等动态校核技术，对智能二次设备虚端子、虚回路及遥信点表进行自动化测试，从而验证SCD中虚回路的正确性，提高测试效率和正确率。

    智能变电站配置文件的正确性，直接关系到继电保护及自动化等二次设备采样的正确性、信号的正确性、保护动作的正确性及信息上送的正确性。调试智能变电站虚回路，主要是针对全站配置文件SCD进行的。SCD设计完成后，需对其本身的语法语义进行静态合法性检测，保证满足IEC 61850一致性要求，这是智能变电站二次设备实现“即插即用”的基础；此外，在变电站建成投运前，还需开展二次系统的集中测试，对智能设备间传输的每个信号进行实际传动，通过被测设备的响应情况判断回路是否正确，从而间接验证配置是否正确。这种试验方法非常实用，但也有较为明显的不足：信号检测工作量大，人为测试易遗漏部分回路；调试阶段SCD文件版本变更后，需对整个系统重新测试验证，费时费力；投运后，局部改造导致SCD文件版本变化，此时只能验证修改部分是否正确，对其它部分有什么影响，影响范围如何都是未知数，给系统安全运行带来隐患。
    智能变电站通信的数字化，使得回路调试软件化、自动化成为可能。本文研究智能变电站配置文件SCD全过程校核系统的实现方法，以帮助调试人员快速、有效地开展智能变电站二次虚回路调试工作。

    1 系统功能

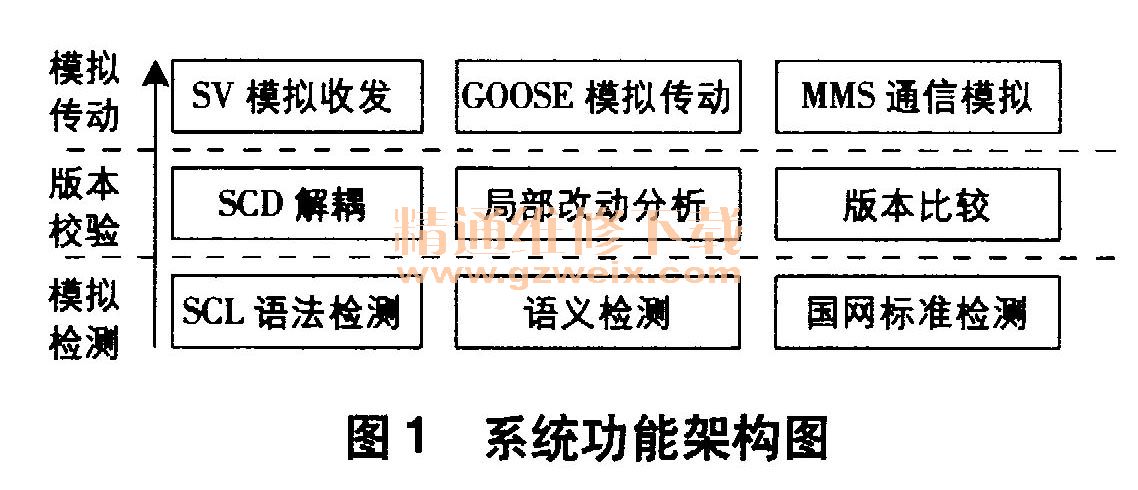

    智能变电站配置文件包括SSD、ICD、SCD、CID文件，对其进行检测需结合全生命周期的变化特点和检测、调试的需要，以解决实际应用过程中的重难点问题。基于上述原则，本文主要研究实现配置文件的模型检测、版本校验及模拟传动功能，系统功能架构如图1所示。

    2 模型检测
    模型检测主要遵照IEC 61850标准和国网智能变电站相关标准，开展对ICD、SCD、CID模型的合法性测试，确保信息模型标准、规范，保证不同厂家二次设备之间的互操作性。针对智能变电站配置模型的检测，分为针对IEC 61850标准的语法检测、针对国网标准的特定性检测、不同类型模型文件的一致性检测、运行模型与离线模型的一致性校验。

    2.1语法检测

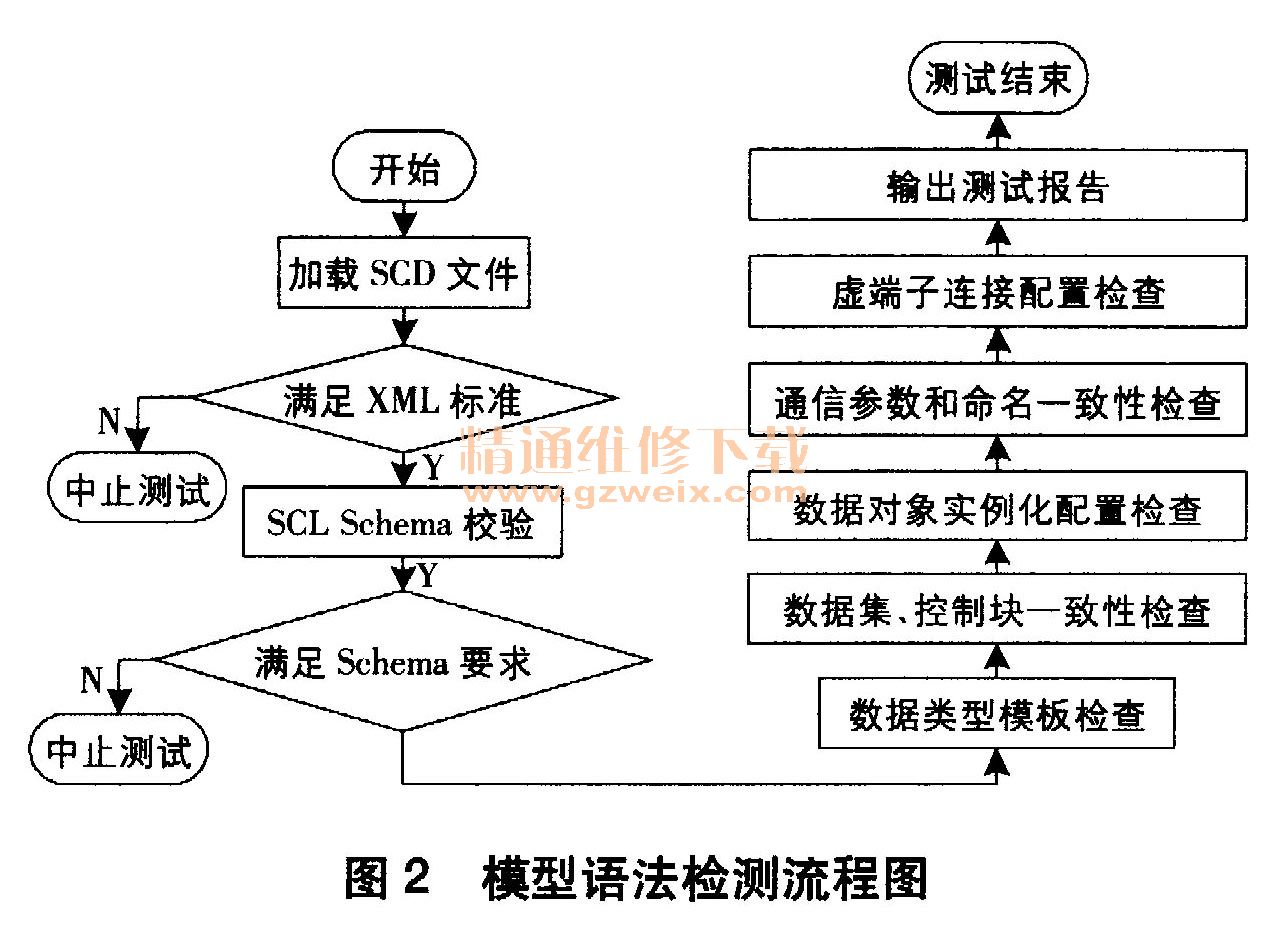

    语法检测包括基础的Schema一致性、数据类型模板一致性、数据集一致性、数据对象实例化配置等检测，其检测流程如图2所示。

    2.1.1 Schema语法检查

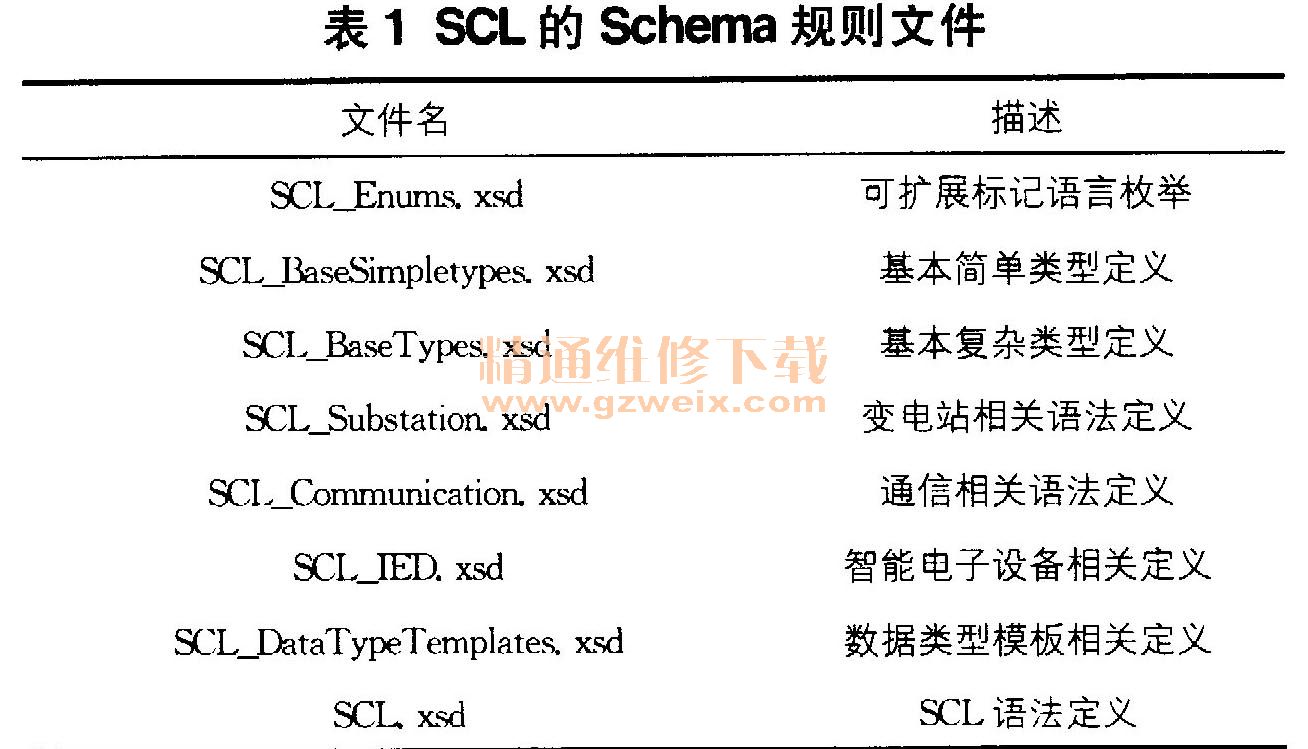

    SCD配置文件需满足SCL语法格式，即需满足IEC61850标准中SCL Schema文件的校验规则（见表1）。检测的内容有：模型文件根元素是否唯一，元素的起始标签和结束标签是否匹配，字符大小写是否一致，元素是否正确嵌套，元素的属性是否有重复，元素的属性是否严格符合可选或必选要求，每个元素属性值或元素值的取值是否符合标准要求的规则和格式等。
