在电力变压器绝缘监测与故障诊断中，局部放电（PD）是反映绝缘状况的重要参数和技术手段之一。在发生故障时局部放电同时伴随有电磁辐射、声效应和光效应等物理现象万。不同原因的故障会产生不同的局部放电现象，不同原因的局部放电会产生不同强度的光信号，其光波长也与放电原因有关。而荧光光纤刚好可以通过掺杂不同荧光物质使其对不同波长的光有不同的敏感性，那么，通过监测荧光的发射光谱就能判断局部放电的类型，进而判断不同类型的故障。荧光光纤传感系统如图9所示。

    1.4.2利用石墨烯／微纳光纤波导检测油析气体
    变压器油中溶解气体分析法是对电力变压器内部故障早期预警及故障类型诊断等的重要手段。变压器由于长期使用，其内部绝缘油会不断因为溶解、挥发等原因而失去绝缘性。油浸式变压器中山于故障而存在的气体种类如表1所示，溶解气体分析法能够在不断电的情况下进行故障检测，而且不受外界原因的影响，可以定期对变压器进行检查与维护。

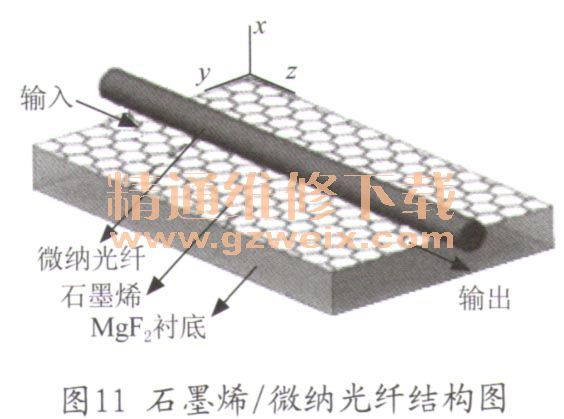

    石墨烯／微纳光纤混合波导结构就是用特定方法把微纳光纤附着在石墨衬底上，由于石墨烯对NH3浓度非常敏感，NH3的吸附改变了石墨烯的有效折射率，因此整个混合波导的折射率也会发生相应变化，那么如果对由NH3吸收引起的波长漂移进行频谱解调，就能得到变压器室中的NH：浓度，即可判断变压器是否存在异常。图10为变压器中光纤NH3传感器系统图，采用马赫一曾德干涉原理，用祸合器把光分成1:1的两路光信一号，一条臂为参考臂，一条臂为传感臂。传感臂即为石墨烯／微纳光纤波导。通过观察最终出来的干涉光谱变化即能监测变压器室内的NH3浓度。图11为石墨烯／微纳光纤结构图。



    图12为微纳光纤波导探测NH3结果，其最高灵敏度可达到0. 3×10-6，这显然要高于变压器中气体灵敏度测量要求，这对变压器的安全运行提供了更高的保障。另外，该传感器的灵敏度可调、响应速度快、占用空间小、可调谐能力强、易于制造和化学稳定性好的优点，有打造新一批新型光纤气体传感器的潜力。

    2 结语
    电力系统作为电网中关键的系统，其运行的安全状况需要越来越多的关注，而变压器更是电力系统中最重要的设备，它的正常工作是整个系统安全的保障，故现在越来越多的人把对电力系统的研究细化到对变压器的状态监测与控制上。光纤传感技术在高压强磁场等特殊环境拥有无可比拟的优势。
    文中对目前常见的利用光纤传感的技术对电力系统进行各种状态量的监测进行了综述。采用分布式光纤系统、光纤光栅或者是一些特种光纤等对电力系统中温度、应力、油中气体监测以及局部放电故障等方面进行说明。从综述中可以看出，随着光纤传感技术不断发展，由于其自身独特的优势，必将给电力系统的状态监测带来突破。
