3.2不同极性对击穿电压影响分析

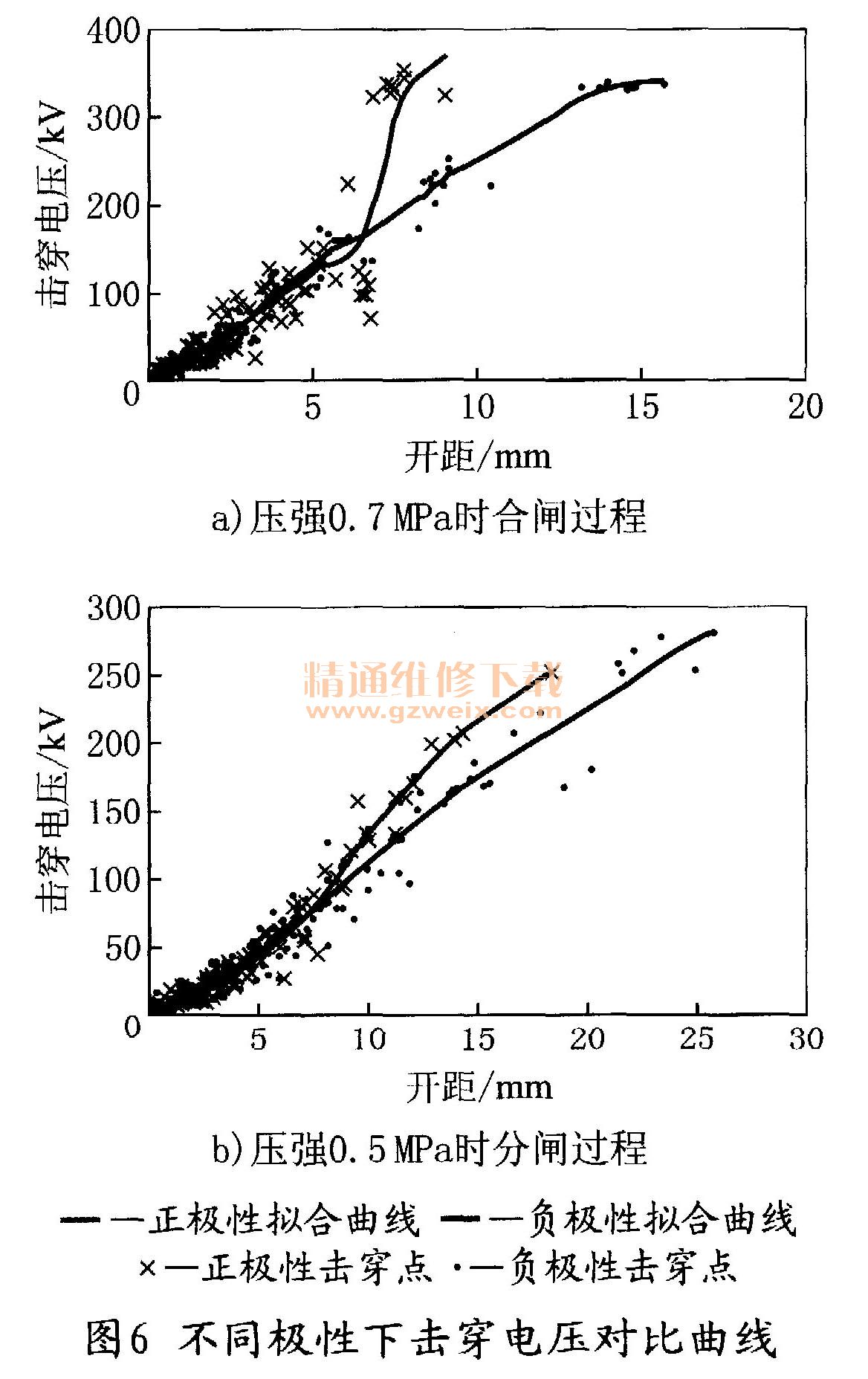

    图6分别给出了压强0. 7 MPa时合闸、压强0. 5 MPa时分闸过程中不同极性下触头间击穿电压对比曲线。
    S F6断路器分、合闸过程中，当触头间开距大于一定值后，S F6气体表现出“反极性”效应，即同一开距下，正极性击穿电压大于负极性。从图中可以看出，当开距小于7mm时，触头间正、负极性击穿电压相差不大，开距大于7mm以后，正极性击穿电压明显高于负极性。

    3.3不同压强对击穿电压影响分析
    断路器灭弧室压强减小，分、合闸过程中触头间S F6气体压强也随之减小，SF。气体密度下降，由流注理论可知，S F6气体击穿电压降低，这种现象合闸过程比分闸过程更加明显，图7给出了正、负极性下合闸过程中压强P=0. 7MPa和P=0. 5 MPa时击穿电压对比曲线。

   4 结语
    针对S F6气体在高压电器设备实际形状电极间的击穿特性，搭建126 kV SF6断路器触头间动态击穿特性试验回路，完成断路器在不同电压极性和灭弧室充气压强下分、合闸过程中触头间击穿电压测量试验，分析试验结果得到断路器触头间击穿电压与开距之间关系。结果表明：
    （1） SF6断路器分、合闸过程中，当触头间开距达到一定值后，S F6气体表现出“反极性”效应。现有流注理论不能很好地解释这一现象，S F6气体击穿理论仍需进一步完善。
    （2）同一开距下，分闸过程（平均速度9. 6 m/s）击穿电压小于合闸过程（平均速度4. 7 m/s）。研究结果可为高压SF6断路器的设计与优化提供参考。
