2.2按方案二设计的电厂

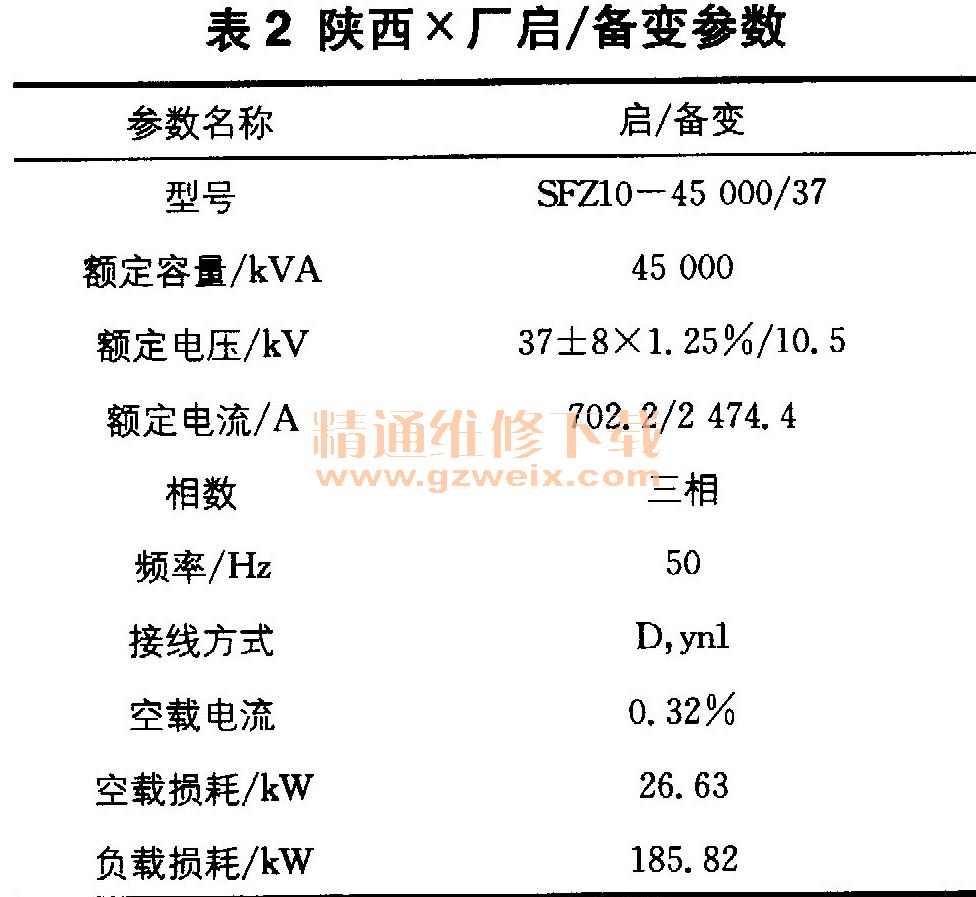

陕西某厂1、11期工程共有60OMW机组4台,共配有2台启/备变。启/备变的电源从500kV母线直接降压引接,启/备变参数见表2。按当地上网电价0.29元/(kWh)计算,2台启/备变的热备用损耗为(45 000 + 45 000)WA×1%× 24h×300天=6 480000kW·h/a,损耗电费为187.92万元/a。可见,即使启/备变使用自用电,其每年热备用电量损耗也不小。
2.3启/备变转冷备用的经济效益评价
在电力需求增速不断放缓,发电设备尤其是火电设备利用小时数不断下降的大环境下,启/备变转冷备用改造符合电力企业向低碳、环保转型的生产要求。
3.启/备变转冷备用的风险分析及防范措施
3.1风险分析
理论上,启/备变由热备用转冷备用并不难实现。利用微机快切装置,改变原厂用电切换方式即可,即在备用电源投入时,将启/备变热备用状态下低压侧开关合人改为冷备用状态下先后合人高、低压侧开关。但启/备变转冷备用后存在以下风险。
(1)启/备变高、低压侧开关的合闸时间直接影响着备用电源的投入质量。当工作分支侧发生故障,必须先跳开工作分支开关时,若待残压衰减到一定幅值后再投入备用电源,则会因断电时间过长,母线电压和电机的转速下降很大,而导致电机自启动条件恶化,甚至自启动失败使备用分支因过流和低电压而跳闸,严重影响锅炉运行工况。在这种情况下,一方面,有些辅机势必退出运行;另一方面,备用电源合上后电机成组自启动,电流很大,母线电压可能难以恢复,从而导致电机自启动困难,甚至被迫停机、停炉。
(2)启/备变空投将产生励磁涌流,有可能造成保护误动,导致启/备变投入失败,影响备用电源的正常投入。
3.2防范措施
(1)要保证备用电源在事故情况下及时投入并接带负荷。备用电源投入时间包括启/备变高、低压侧开关的固有合闸时间和快切装置本身的动作时间,精确计算并配合三者的时间关系,保证备用电源在临界电压前投入即可。新型微机厂用电快切装置具备快速切换、短延时切换功能,经试验检验,按时间整定启/备变高、低压侧开关的合闸时间差值,既可保证高压侧开关在低压侧开关投入前完成合闸动作,又能保证备用电源投入的快速性。
(2)在励磁涌流的防治上,现普遍采用以下两种方法。
第一种:利用二次谐波制动原理防止励磁涌流造成差动保护误动作。二次谐波制动原理的实质是在变压器励磁涌流中除基波分量外,还含有显著的非周期分量和二次谐波分量,其中二次谐波分量电流大于基波分量的15%,利用差动元件差流中的二次谐波分量作为制动量,区分差流是故障电流还是励磁涌。

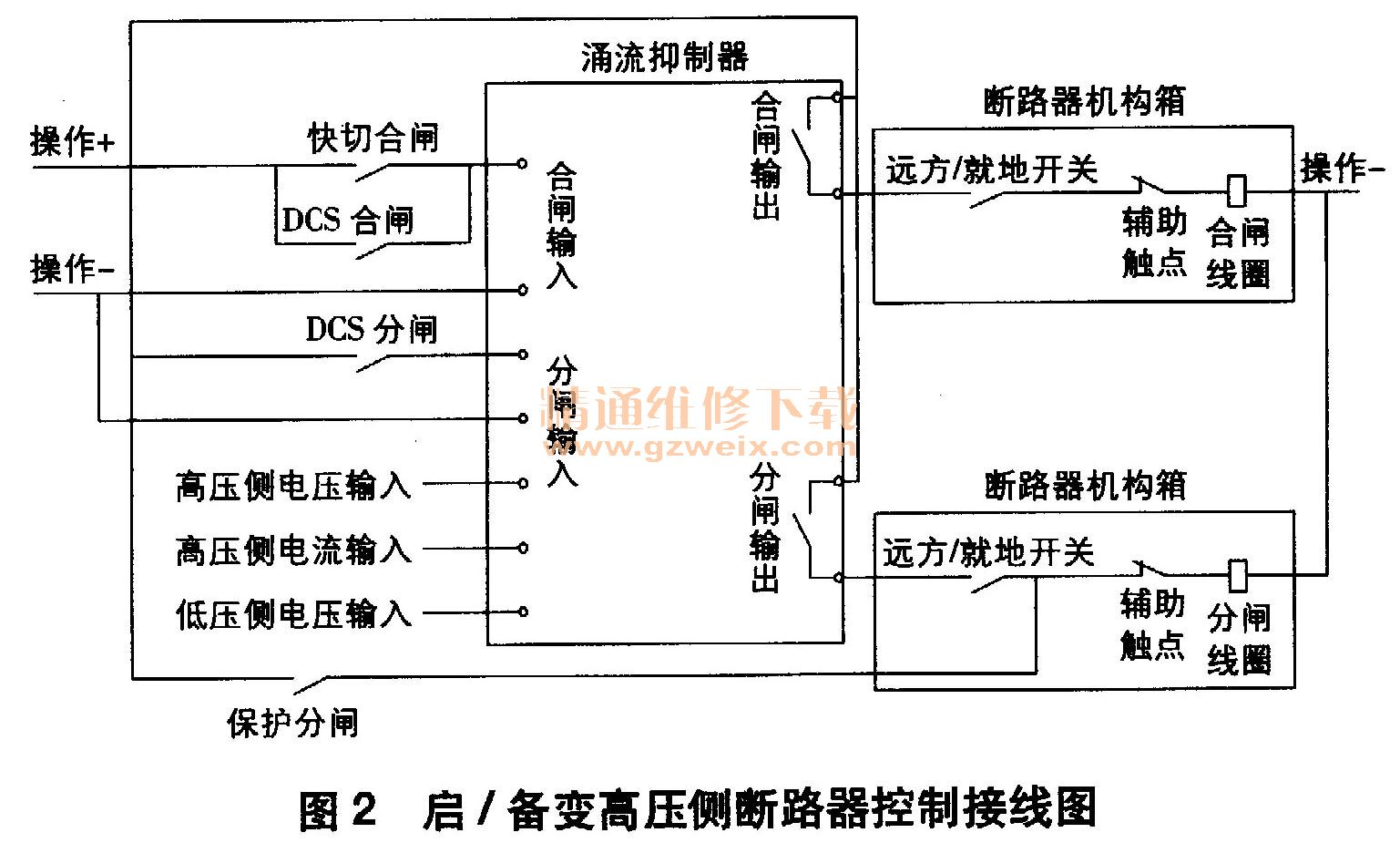

第二种:利用励磁涌流抑制装置控制变压器高压侧开关的合闸角度。由于偏磁的极性及数值可通过选择外施电压合闸相位角来控制,因此如果能掌握变压器上次断电时磁路中的剩磁极性,那么就完全可以通过控制变压器空投时的电源电压相位角来实现偏磁与剩磁极性相反、相互抵消,达到抑制励磁涌流的作用。配合使用这种励磁涌流抑制装置与微机快切装置,就可实现启/备变由热备用转冷备用,启/备变高压侧断路器控制接线如图2所示。
二次谐波制动是传统做法,存在治标不治本的问题,而励磁涌流抑制装置运用精确的相位控制技术,通过二次设备控制一次设备,从根本上实现了对励磁涌流的有效抑制。但是,二次谐波制动技术经过多年的实践与经验积累,已经趋于成熟、稳定,能够最大限度地利用现有设备,并且有许多的成功案例,所以要根据设备的实际情况,合理选择技术方案,保证启/备变转冷备用建立在安全、可靠的基础上。
4 结束语
目前,电气设备的自动化水平及技术手段已具备了实现启/备变转冷备用的条件。各发电企业可率先建立启/备变转冷备用的技改试点,并逐步在全系统推广。在改造过程中,要多借鉴改造成功的先进经验,合理选择技术方案,安全、可靠地实施启/备变由热备用转冷备用的改造,使企业以小投入获得大效益。
