3.2.2 “N-1”主备接线设计
      “N-1”主备接线方式需要预留备用容量，而且它通过线路相互备用来实现对线路利用率的提升，进而同时提升供电的安全可靠性，因此这种接线设计首先要考虑专用备用线路的设计。所谓“N-1”就是指当线路中有一条处于故障状态时，线路末端的转供联络开关就会自动投切，智能恢复非故障线路中的故障使线路能在短时间内恢复到正常状态继续运行。当然，随着N值的不断变化，接线方式运行的灵活性也会不断变化。该市所设计的是“3-1”和“4-1”接线方式，它们的线路利用率分别能达到68％和78％。

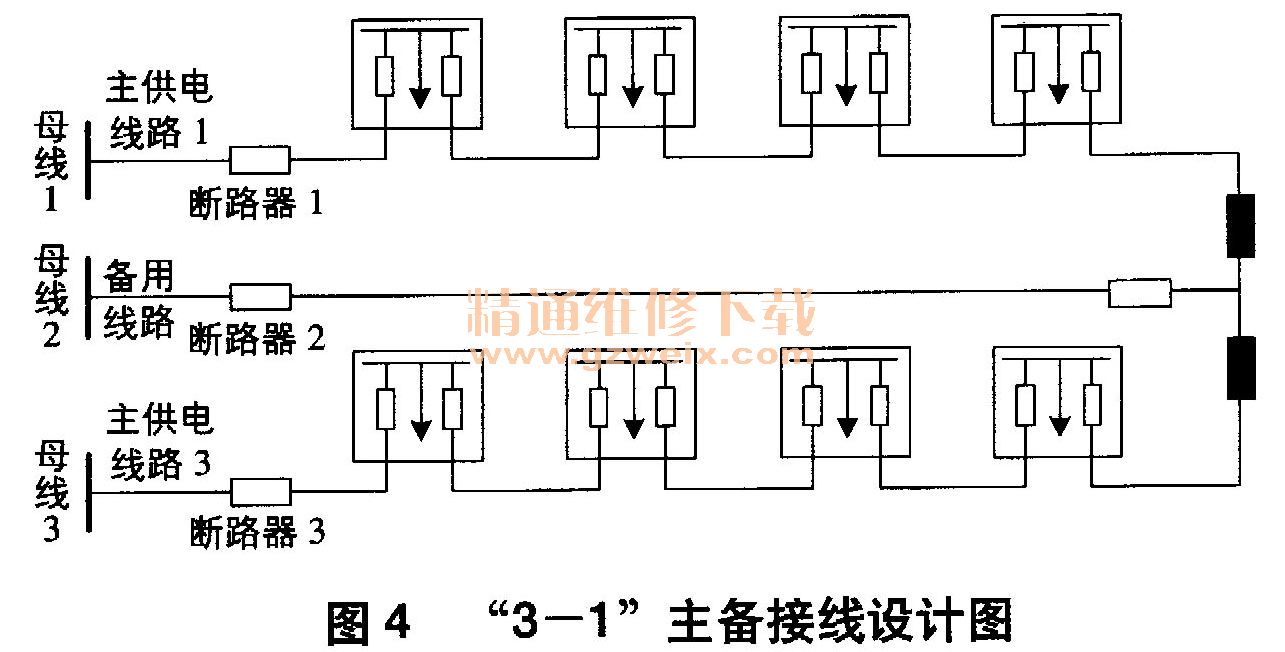

      "N-1”主备接线方式中，可选择“3-1”或“4-1”接线设计方式，它们都能实现中压配电网供电线路的高线路利用率及高供电安全性，而且非常易于扩展。以“3-1”接线设计为例（如图4所示），它的备用主备接线方式就采用了馈线连接线路末端安装联络开关的模式，并在线路中段设计了第二个联络开关与另一条线路相互衔接，等于为整个接线结构设计了分段联络模式。基于这种设计，线路的最高载流量可达到70％甚至更高，这种设计对分段接线方式非常有利，也是对传统架空线路接线设计的升级换代，是该市电网规划设计中较为理想的接线设计模式。

    3.2.3设计方案效果分析
    从上述的“N-1”主备接线设计可看出，在相同变电所容量下，若负荷密度相同，则“N-1”主备接线方式的可靠性也会略高于不同母线的环式接线方式，同时还高于单电源辐射状接线。所以说“N-1”主备接线方式具有较高的可靠性优势，而且其发生多重故障的概率也相当低。相对而言，单辐射接线模式的可靠性相对较低，对可靠性的要求不高，因此放射状接线也可纳入考虑范围。
    若变电站容量固定，则该接线模式的供电可靠性与负荷密度也会成正比。若变电所容量不变，则负荷密度增大时就相当于供电半径相应缩小，同时馈线长度也会缩短。如此馈线的故障率就应为：
    馈线故障率＝平均故障率X线路长度
    由此可知，配电系统的可靠性会大幅提升。
    最后是基于分布式电源，本文采用的是微电网接入配电网模式，该模式有助于提升传统配电网的可靠性，并且也加入了微电网综合故障率概念。

    4 结束语
    本文对海南省某市的未来智能电网建设进行了规划与设计，使其中压配电网的自动化水平得以提高，不但允许闭环运行，也实现了多元化配电网接线运行模式，对配电网的供电输出安全可靠性也是一种智能化技术提升。
