4 控制系统软件设计

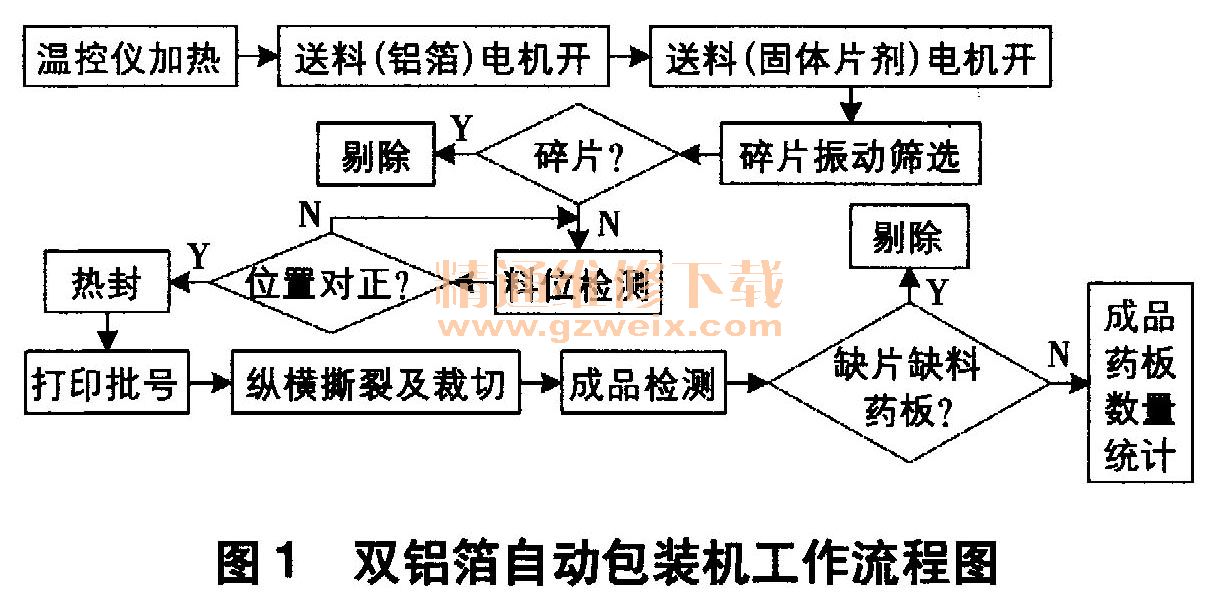

双铝箔自动包装机的工作流程如图1所示。设备在使用前应先进行调试。经调试运行正常后将切割条数码盘调整到所需要裁切条数的位置；打开电源总开关，设定温控仪通道的温度，启动加热模式，经过13分钟左右达到设定温度；打开送料开关，同时调节片剂送料速度和主机包装裁切速度，使之达到需要值；接下来将片剂加入送料（片剂）填充机中，按下开始按钮，设备开始正式进行包装生产。经过一系列工序，系统全自动完成片剂双铝箔热封、打印生产批号、裁切、剔除缺片缺料药板等。
5 结束语
根据双铝箔自动包装机的工作流程图，设计完成了控制程序，并成功通过了模拟调试和联机调试，其功能已达到设计要求。双铝箔自动包装机采用PLC控制，传动机构简单、维修方便，配有热封带毛边裁切装置，具有性能稳定、返修率低、包装速度快、药板热封网纹清晰美观的特点。
