2 电转气的联产方案

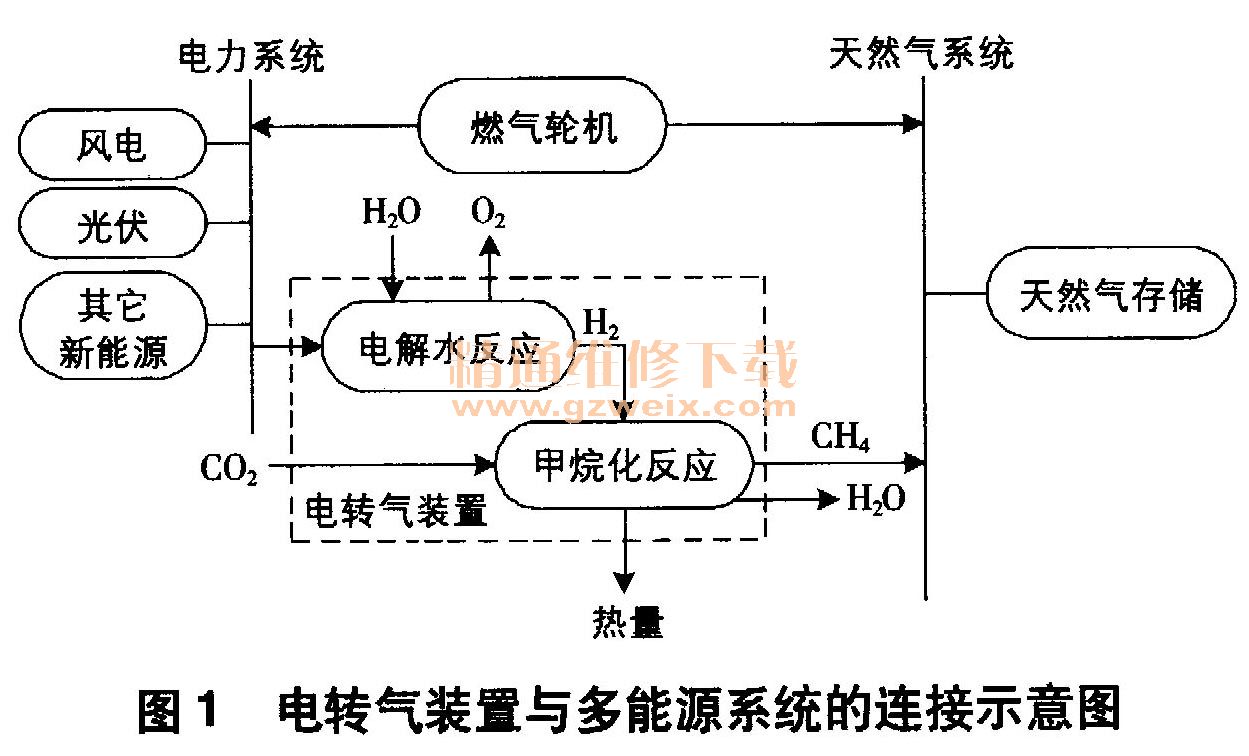

    电转气技术使得能量从电力系统流向天然气系统，与燃气发电相结合实现了能量的双向流动，加强了电一气双向藕合。电转气装置与多能源系统的连接示意图如图1所示。

    甲烷化反应的反应物CO2来源多，故电转气可与沼气厂、污水处理厂、燃煤电厂等工程联产，有效节省投资，实现综合效益优化。
    （1）从沼气中分离CO2作为电转气的仪飞来源。沼气的主要成分是C玖和以飞，两者所占比例分别为55％～65%、 30%～40%。将沼气中的CH4和CO2分离，净化

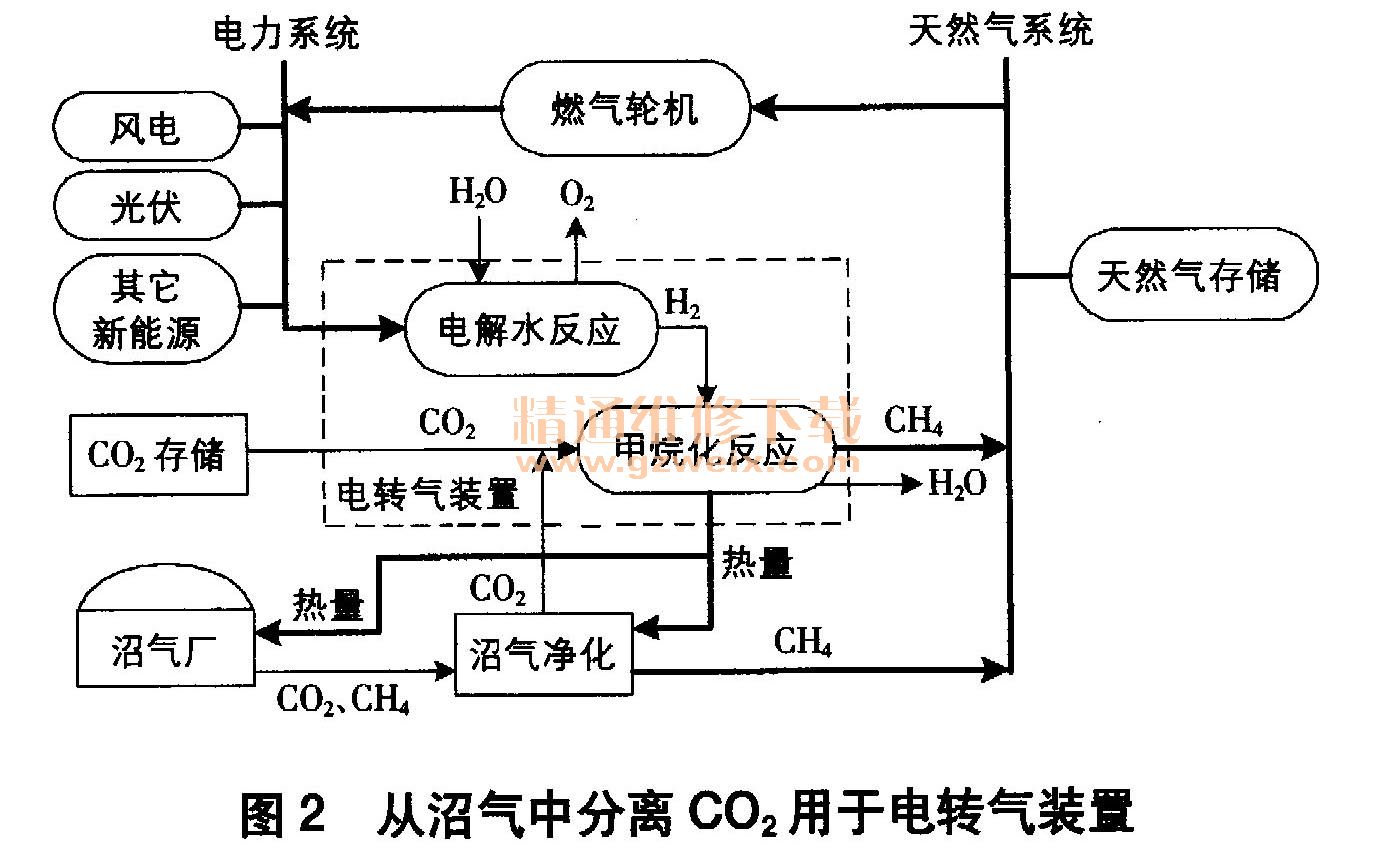

后的CH4注入天然气网络，CO2用作电转气的反应物。另外，甲烷化反应产生的热量可供沼气厂和沼气净化装置使用。从沼气中分离CO2用于电转气装置如图2所示。

    （2）从污水处理厂捕捉CO2作为电转气的C02来源。污水处理是温室气体重要排放源之一，排放的温室气体主要有CO2 、 CH4和N2O，其中CO2可作为电转气的CO2来源。另外，在电转气过程中产生的O2和热量可供污水处理厂使用。从污水处理厂捕捉CO2用于电转气装置如图3所示。

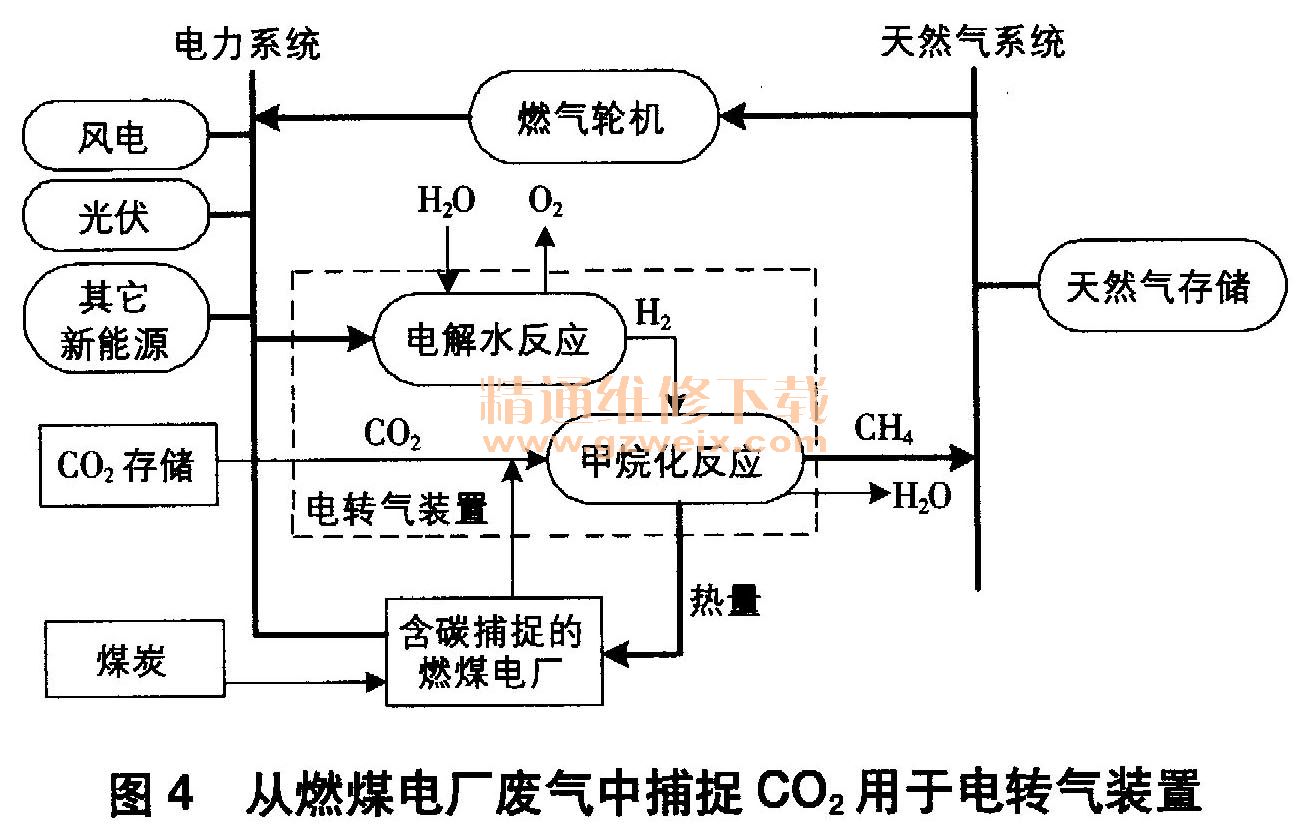

    （3）从燃煤电厂的废气中捕捉CO2作为电转气的CO2来源。燃煤电厂CO2捕捉技术是应对气候变化与减少温室气体排放的重要技术手段。碳捕捉率的增加会导致机组循环热效率的降低，研究表明当碳捕捉率在90％左右时，机组循环热效率约降低9%。另外，在电转气过程中产生的热量可供电厂使用。从燃煤电厂废气中捕捉CO2用于电转气装置如图4所示。

    电转气技术的发展将推动能源互联网中多方的共赢。电力系统方面，该技术是解决可再生能源并网的新途径，有利于提高可再生能源的出力；同时，天然气公司可通过存储、传输天然气获利。社会经济效益方面，该技术加强了电力系统与天然气系统的联系，有助于实现多能源系统的协调优化运行，提高经济社会效益；在市场环境下，电转气技术使得多能源市场的联系更加紧密，加强了两个市场的藕合，提高市场的运行效益。公众方面，该技术可充分利用绿色能源，降低CO2排放，有助于改善生存环境。电转气技术是温室气体CO2资源化利用的有效途径之一，有助于减少碳排放。随着碳排放权交易体系的建立与完善，电转气技术的应用前景将更加广阔。

    3 电转气技术与其它储能方式的对比
    目前的电力系统中存在多种储能系统，其原理各不相同，在容量、储能效率、建设运维成本等方面有较大差异。电转气技术与现有储能系统的对比分析如下。
    3.1 储能系统的容量
    在储能系统的容量方面，超导磁储能和飞轮储能的容量较小，额定功率在千瓦到兆瓦量级，放电时间分别为秒级、秒到分钟量级。电池储能由于储能介质不同，性能差异较大，额定功率在千瓦到兆瓦量级，放电时间在分钟到小时量级。

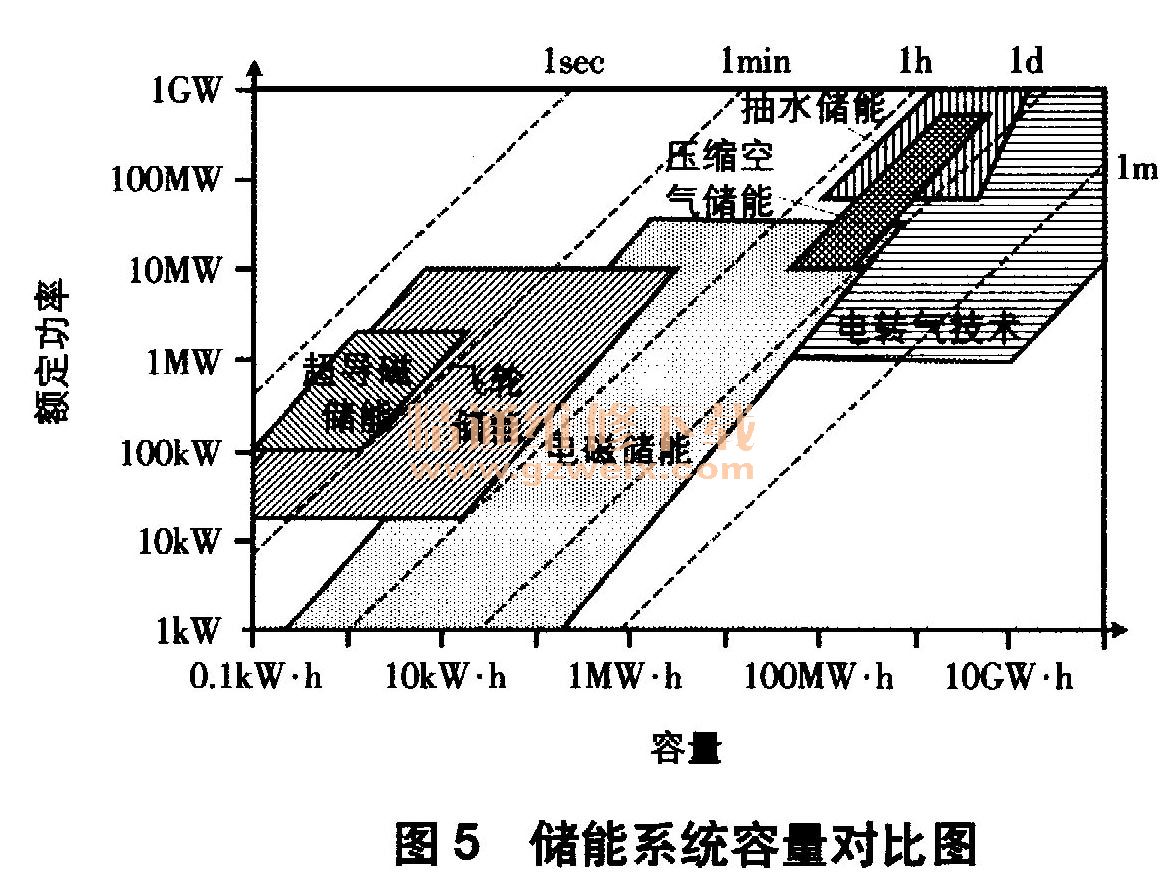

    抽水蓄能和压缩空气储能的容量较大，前者的额定功率可达吉瓦量级，放电时间在小时到日量级，后者的额定功率可达数百兆瓦，放电时间可达数小时。电转气技术在容量方面有明显优势，额定功率可达吉瓦量级，放电时间可达数天甚至数月。储能系统容量对比如图5所示。

    3.2储能系统的效率
    在储能系统的效率方面，超导储能和飞轮储能的效率较高，分别为90%、 95%；电池储能和抽水蓄能其次，分别为80%、 70%～80%；电转气技术的效率较低，约为42%～58%、。储能系统的效率对比见表1。
