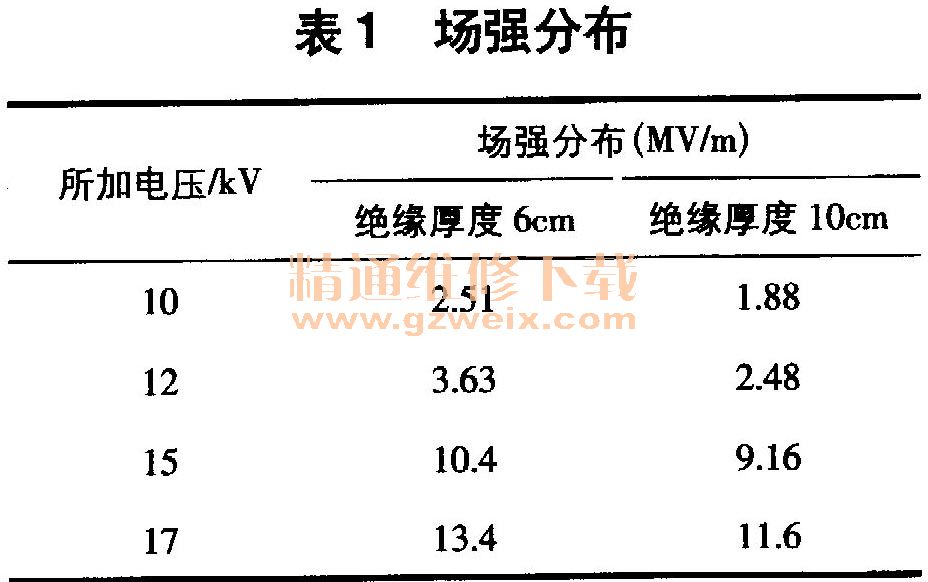

建立轴向二维函数模型，计算时采用自适应有限元网格分析方法来分析绝缘护套场强分布。仿真电缆模型为ZR-YJLW02，铜芯轴向直径为30cm，开关柜的轴向长度为80cm，分别选取护套半径6 cm和10cm进行分析。在施加交流电压时，采用有限元自适应网格剖分方法。由铜芯和绝缘层的场强分布（见表1）可知，当外加电压均为17kV时，电缆绝缘护套直径为10cm时的最大场强比电缆绝缘护套直径6 cm时的大1. 8MV/m。由此可得在施加电压一致时，通过增大护套厚度、减少试验时r的最大场强值，可有效优化场强分布。

    2.3电缆护套制作

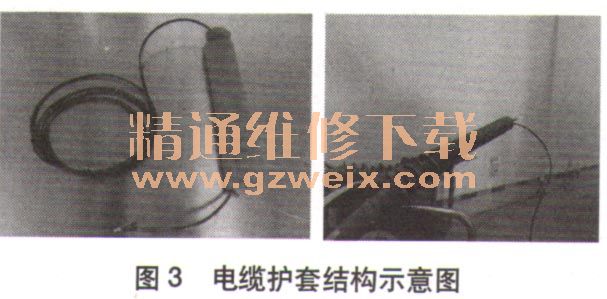

    设计绝缘护套直径为10cm、厚度为42mm，将PE聚乙烯电缆试验热缩套作为绝缘材料，采用密封线孔穿线结构，将接线头制作成插人式引线夹的形式，能方便、自由拆卸的同时使绝缘性能符合试验要求。电缆护套结构如图3所示。

    2.4应用效果
    该绝缘护套于2015年9月应用在某220kV变电站的电缆试验中，共重复接线50次。通过对比研制前后的试验效果可知，运用绝缘护套进行电缆试验，在提高了试验安全性的同时，缩短了试验拆接线时间，减少了试验人员数量，节省了人力、物力投入，效果明显。
    3 结束语
    在电缆耐压试验过程中应用绝缘护套，可优化电力电缆耐压时电场分布，解决了试验空间狭小、费时长、电缆损坏的问题，保证了试验的安全性；同时大幅节约劳动力与生产资料成本，缩短电缆试验时间，从而减少设备停电时间，提高供电的可靠性。
