螺栓材料为不锈钢，以螺纹内径计算截面积，求出单颗螺栓电阻为0. 173mΩ。螺栓与端板和法兰为紧固连接，接触电阻很小，单颗螺栓不会大于1mΩ，因此以1mΩ计算，则8颗螺栓并联后电阻为0. 15MΩ。
    M6螺栓单个螺栓电感约为2. 7nH、 8并，则端板（盖、底）到法兰电感为0. 34Nh.

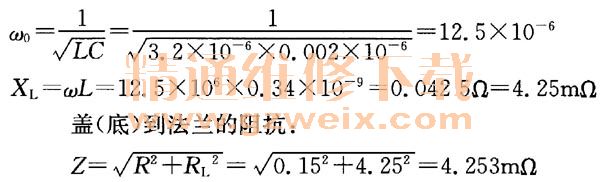

以谐振角频率，来计算感抗，有：

    由计算结果可见，在电容器电压为正弦波，断路器合闸时导致电容器端板与法兰间产生的电位差可达到13. 78V。

    4 结束语
    综上所述，断路器均压电容器频繁漏油的原因为断路器均压电容器端板和法兰间采取螺栓紧固时，受各种因素的影响可能出现非正常连接的状态，端板与法兰间存在极小的间隙或未直接连接。当断路器合闸时，电容器通过灭弧室导电杆放电，瞬间产生很大冲击电流，因端板与法兰间存在阻抗，导致产生电位差，引起局部放电，致使电弧烧伤密封圈后发生电容器渗油。
    为此，制造厂在加工端板与法兰的对接面时，应保证足够的加工精度，避免对接面出现缝隙；同时，密封圈与螺栓连接点应保证一定距离，避免密封圈被可能产生的电弧灼伤。
