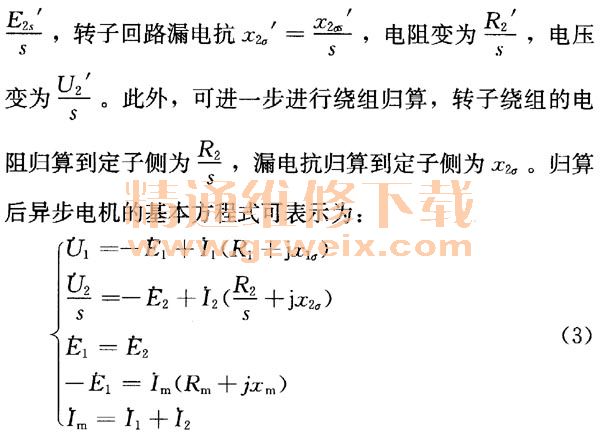

频率折算后转子频率f=f0，转子感应电动势E2＇＝

式中，Rm为反映铁耗的激磁电阻；xm为反映主磁路磁导的激磁电抗；Im为激磁电流。

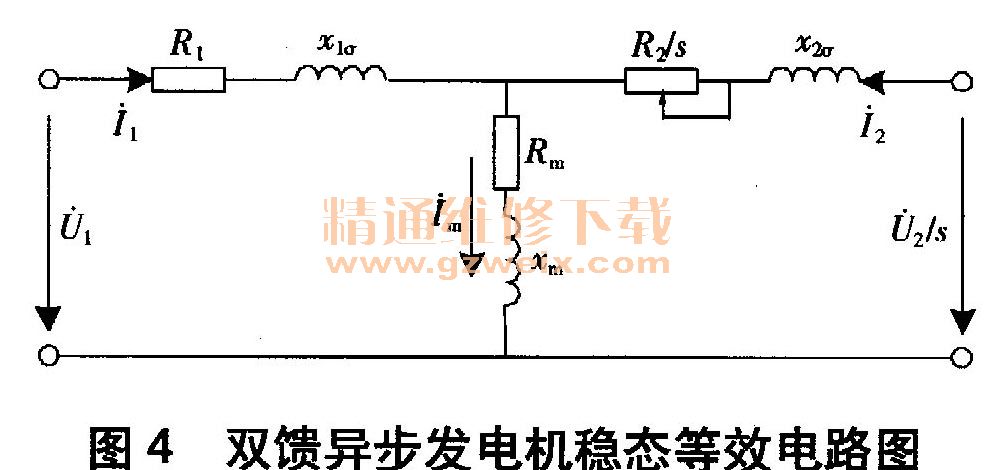

    基于式（（3），可绘制双馈异步发电机的稳态等效电路，如图4所示。双馈异步发电机的稳态等值模型与常规异步电机相似，均为一个T型等效电路，但是双馈异步发电机模型的转子侧电压是可控的，反映了其转子绕组由交流励磁电源调节的特点。

    3 结束语
    本文从异步电机定子和转子的电动势平衡方程人手，推导了双馈异步发电机的基本稳态方程，建立了稳态等效电路。该等效电路表达直观，物理意义清晰，且转子处于相对静止状态，为含有双馈异步发电机的电力系统分析计算奠定了基础。
