3 配网中小电源的处理方法
    广东地区部分中压配网中有地方小电源（小水电和小火电），而小电源的存在对配网线损计算造成了困难。等值电阻法主要采用“等效容量法”对其进行处理E21。同样，基于配变电量和平均电流的配网线损计算方法亦将小电源作为一个等效配变看待，即将小电源等效为一个向配网输出负载电流的配变。等效配变的平均负载电流计算式为：

式中，IsTj为第1台等效配变的平均负载电流，kA; EsTj为第j台等效配变有功电量，MW·h; Qstj）为第1台等效配变无功电量，Mvar; x为整个配电网等效配变总数量。
    计算含小电源的配网线损时，式（2）中各节段下挂配变将包含等效配变和常规配变。其中，等效配变的平均负载电流为负值，常规配变的平均负载电流为正值。

    4 算例分析

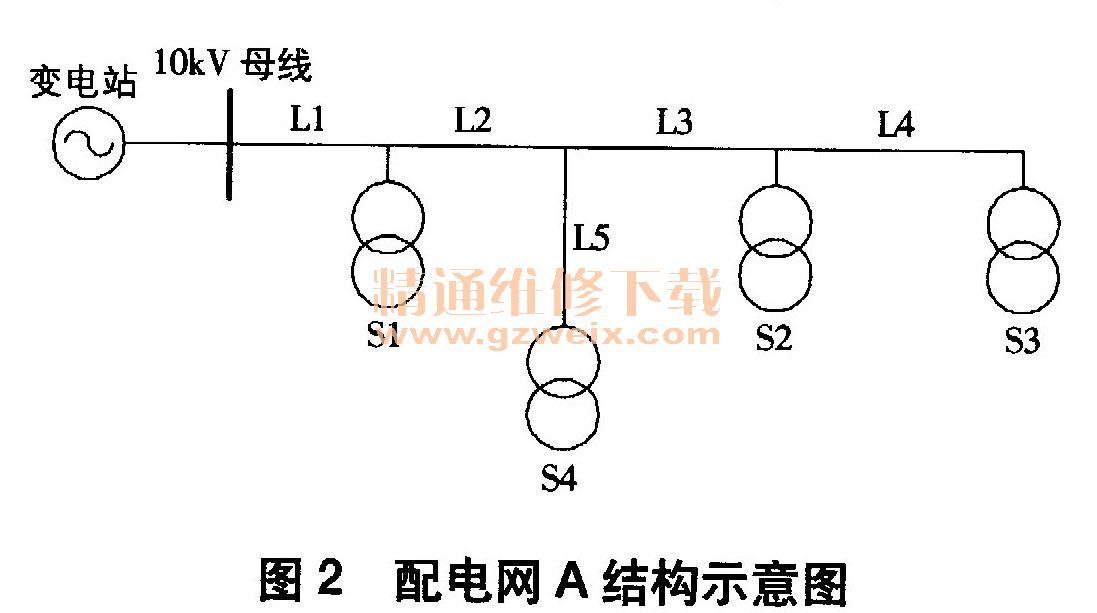

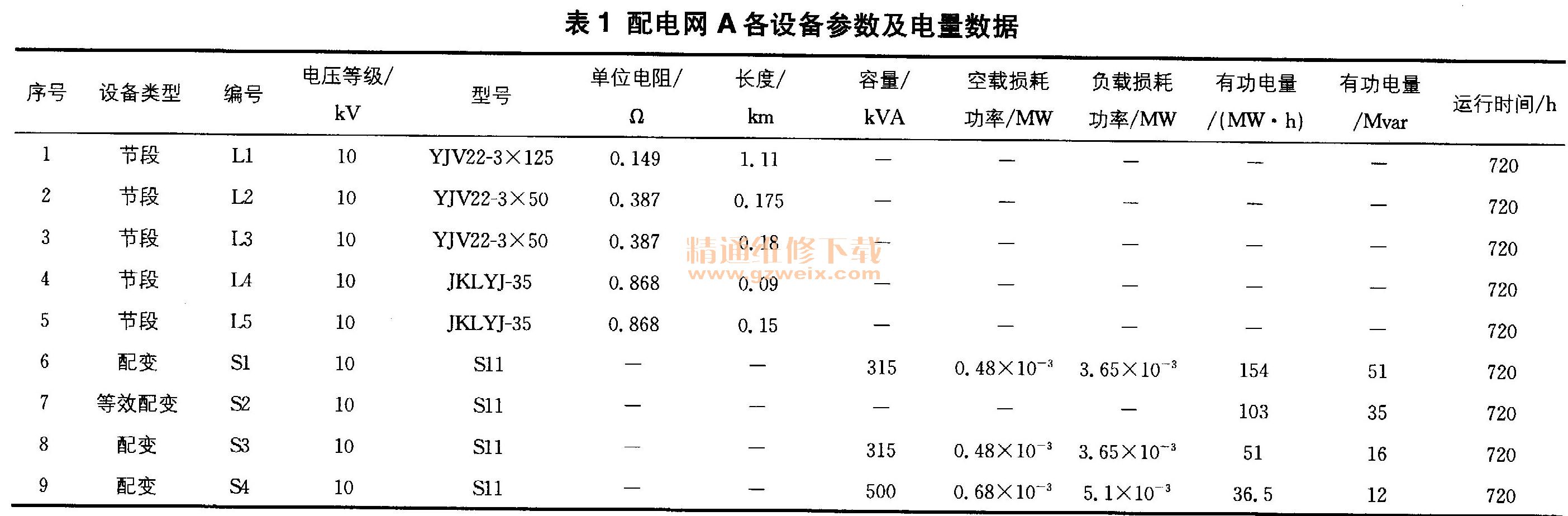

    以图2中的配网A（S2为小电源等效配变）为例，采用基于配变电量和平均电流的配网线损计算方法进行线损计算。该配网各设备参数及电量数据见表1。



    根据式（1）、式（7）计算出各配变S1、S2、S3、S4的平均电流分别为0.013、－0. 009、0. 004 3、0. 003 1kA。
根据式（2）计算出各节段L1、L2、L3、L4、L5的平均电流分别为0. 0117、－0. 001、 －0. 004、0. 004 3、0.003 1kA。
    综上，整个配网总损耗电量为2.770 6MW·h。
