实际中，电抗率取大于a的整数，以抑制谐波，避免在电容柜中放大谐波电流。根据式（4），若电网中3次谐波突出则选电抗率为12%～13%；若电网中5次谐波突出则选电抗率为4.5%～7%；若电网中5次、3次均突出则电容器组分别串电抗率为4. 5%～7％及12%～13％的电抗器。在电容回路中串人电抗器后需注意：电容器端电压将被抬高，故需选择额定电压稍高的电容器，一般选480V及以上的；串入的电抗器将抵消部分电容，这样，原电容柜输出容量不足，需经调整计算出实际需要的电容量：

   1.2补偿方案的确定

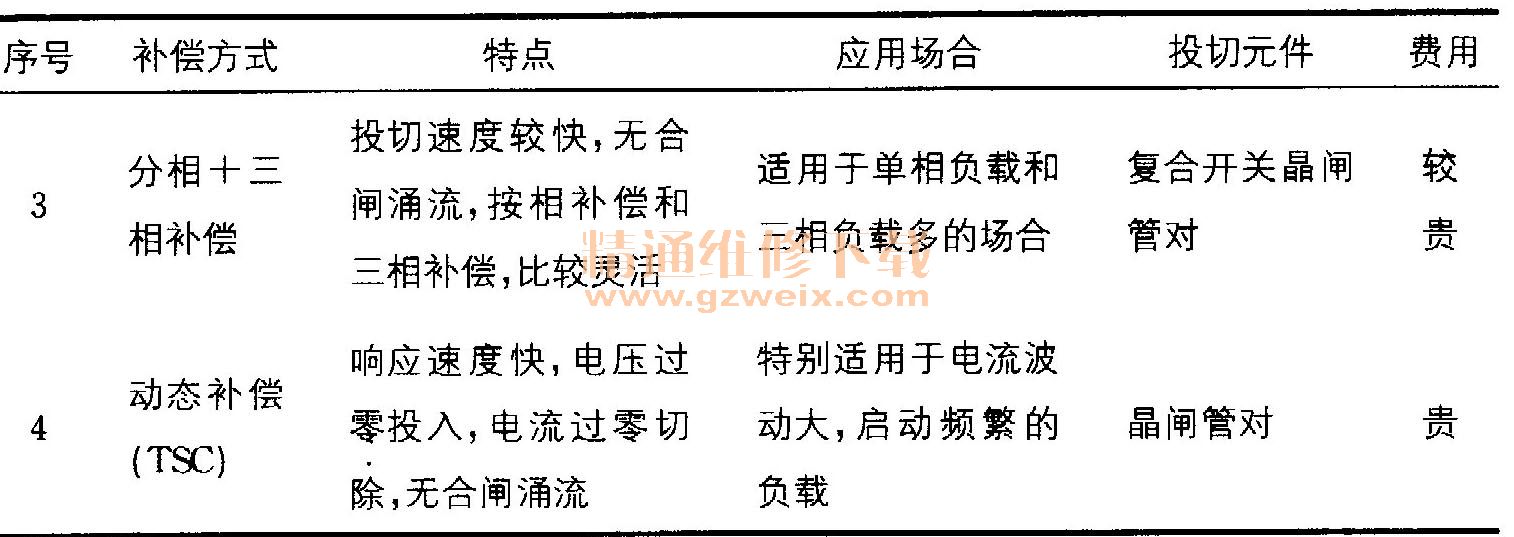

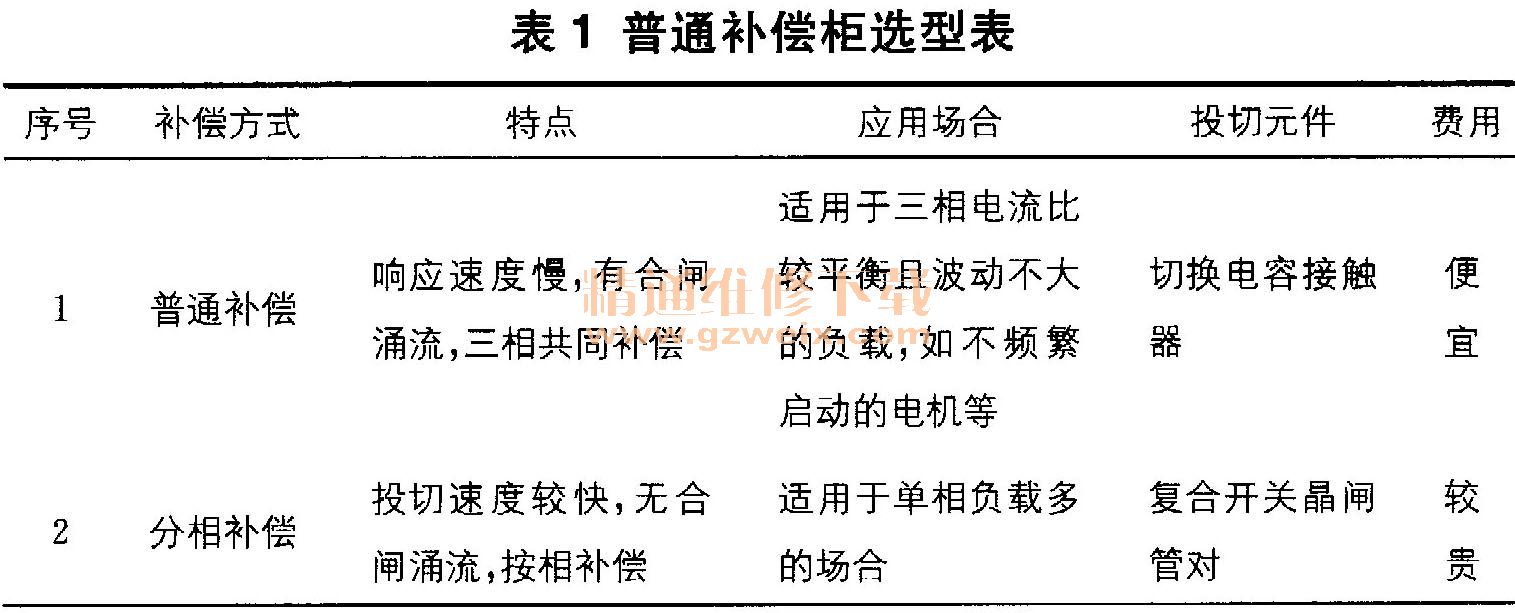

    根据负载的不同，需选择相对应的合适的补偿方式。具体补偿方案选择见表1。

   2 用电量小引起欠补偿的对策
   2.1高供高计用户欠补偿
    有的企业安装的变压器容量较大而用电量较小，变压器运行中的无功铁损占了用电量的很大一部分，导致功率因数不能达标。对此，需对电容补偿柜进行改造，引出一路电容对变压器空载的无功铁损进行单独固定补偿，其余电容对系统进行自动补偿。空载时变压器的补偿容量为：

    式中，a为实际变压器空载时需要补偿的电容量，kvar;I0%为变压器空载电流百分比；SN为变压器的额定容量，WA。
    对某台型号为S11-M 1000 10/0. 4的变压器进行空载补偿，其空载电流百分比为0.5，根据式（6）可计算出QB为5 kvar。如果系统电压为400V，电容器额定电压为440V，那么根据式（3）修正后得出的补偿容量`QCSi为6 kvar，因此需选用BCMJ0. 44 -6-3对此变压器进行空载无功补偿。

    2.2高供低计用户欠补偿对策
    如果企业的供电系统是高供低计，那么供电部门的计量表计安装在变压器之后，即变压器的铁损不是由计量表计得出，而是由供电部门计算得出的。为此，对空载变压器进行单独补偿是没用的。在这种情况下，企业可根据经济形势、自身的发展状况考虑对变压器容量维持原状或减容。

    3 结束语
    企业电力系统无功补偿不够时，需进行必要的计算以确定增容方案，以期达到既定的功率因数，从而减少线损，确保变压器容量的充分利用。企业用电不足时，也应采取措施，确定方案，以避免不必要的经济损失。
