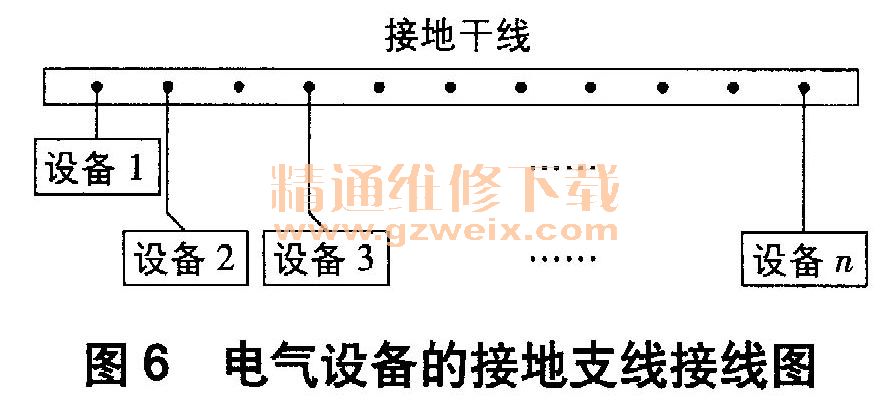

（2）所有电气设备接地支线（即电气设备的外露可导电部分与PE的连接线）应分别从接地干线（如设置在机房电梯配电柜或控制柜的接线排）引出，如图6所示。电气设备接地支线不能相互串接后再与接地干线连接，否则前端某个接地支线因故断开，会造成其后端电气设备接地支线与干线间也断开，另外，离接地干线接线排较远端处的等效接地电阻较大，一旦发生漏电，较大的接地电阻不能产生足够的故障电流，可能造成断路保护装置不能可靠动作，从而危及人员及设备安全。

    （3）接地连通性的测量。测量被保护零部件接地连通电阻值，一般选用万用表RX 1n档进行测量。测量时，一只表笔必须可靠接触到接地干线上，另一只表笔必须跨接在被保护电气零部件上，并保证表笔与被测电气设备外露可导电部分表面接触良好。此时测出的电阻值是导线与机房接地端间的接触电阻、连接导线本身的电阻及连接导线与被保护部件间的接触电阻之和，该值可作为检测判定接地连通性能的主要依据，一般小于0. 5Ω。

    3 结束语
    对于机电一体化的电梯来说，电气设备（如电机、控制柜、制动器、限速器、接线盒、布线槽等）可能由于绝缘破坏老化等原因导致外露可导电部分呈现危险的对地电压。在这种情况下，人们触及这些带电部分，往往造成触电事故发生，所以必须严格执行GB 7588-2003及TSG T7001-2009相关条款，采用规范的接地型式。
