3 应对措施

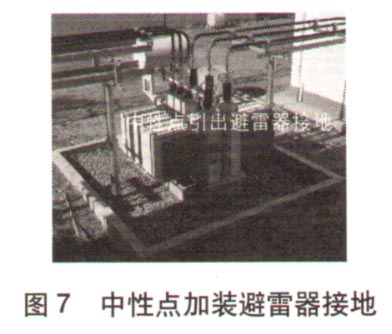

(1)解决铁磁谐振的措施即打破谐振的条件,在35kV升压变压器中心点处加装避雷器(如图7所示)。
(2)在电气二次回路中增加35kV联跳10kV功能。

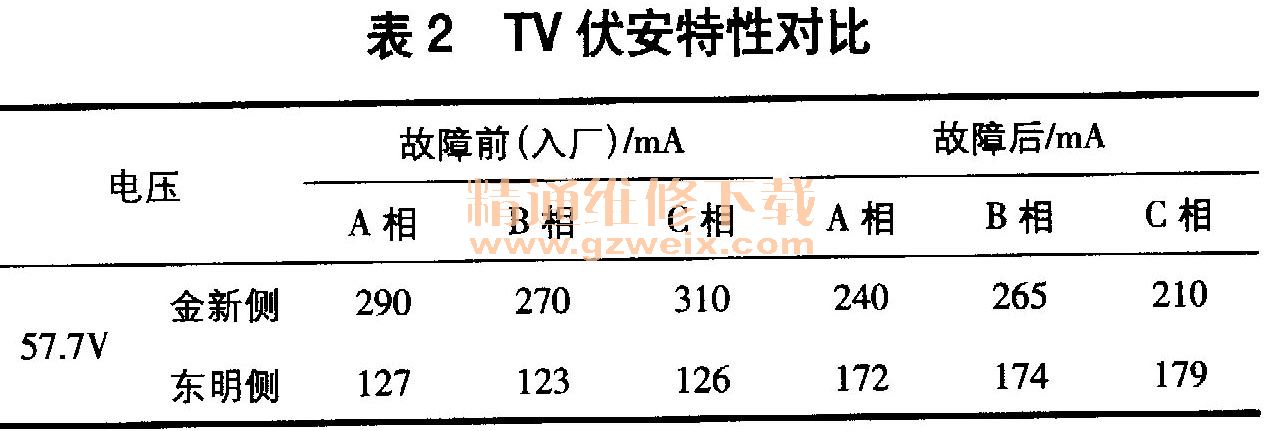

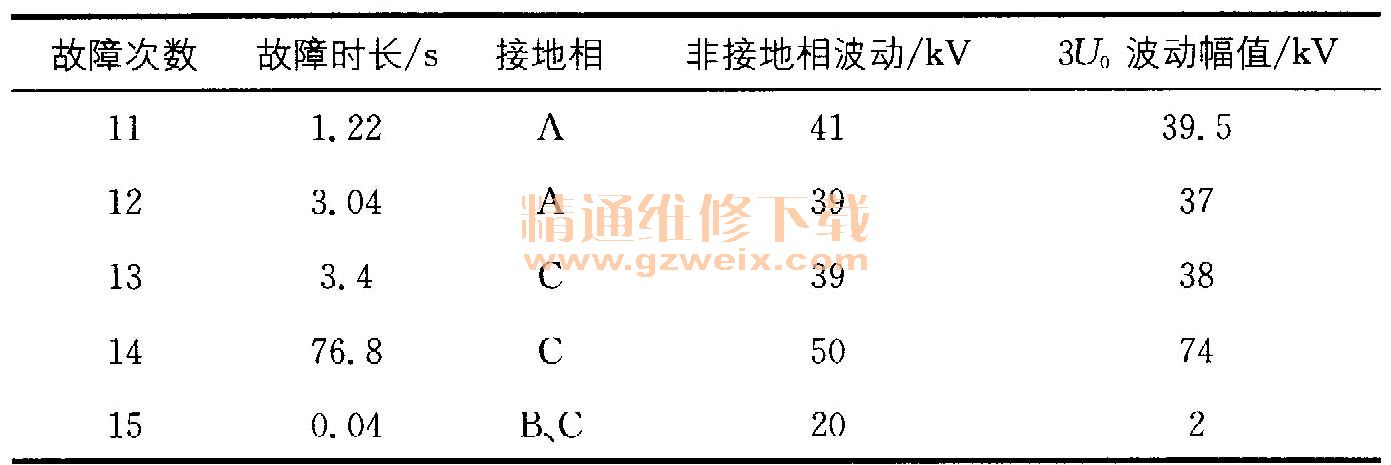

(3)为防止A、C相接地短路跳闸后TV发生铁磁谐振,可在TV处增加1套一次消谐装置,以有效遏制高压谐振的发生。通过对比故障前、后TV的伏安特性(见表2)可知,同电压下(如57. 7V)所测电流越接近原值,TV二次绕组损耗越小,当TV发生严重谐振后,对TV本体影响极其大,所以加装一次消谐装置是必要的。

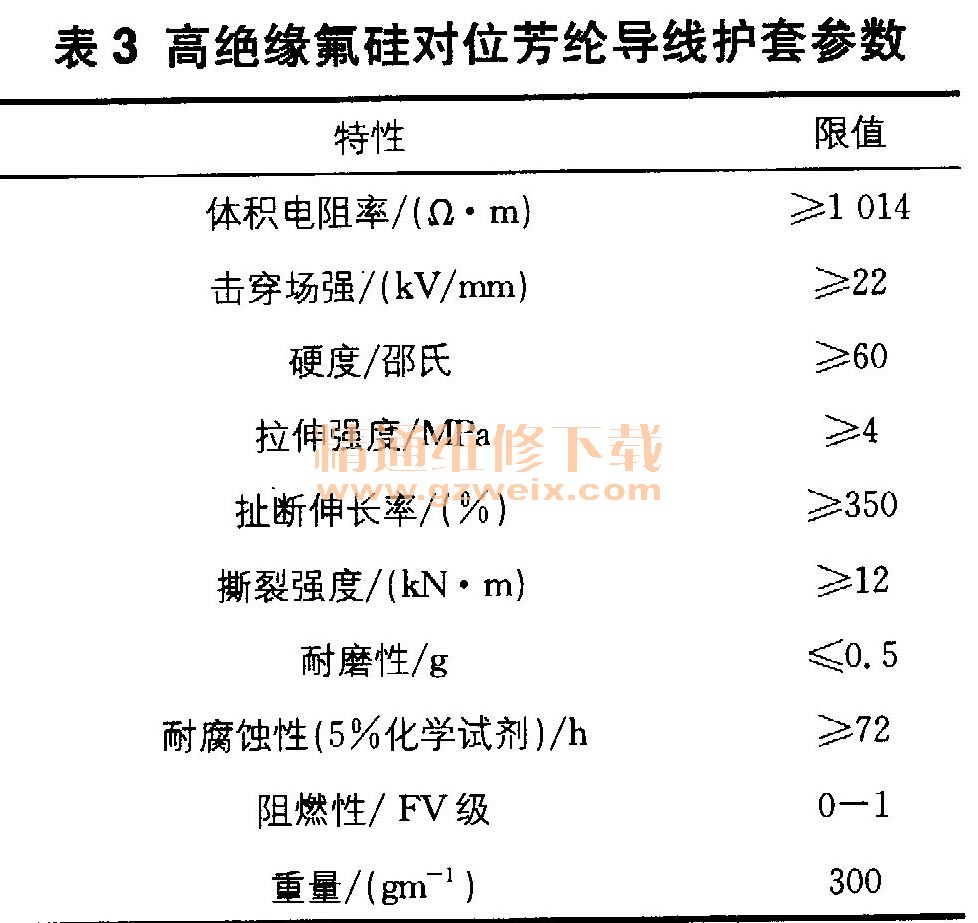

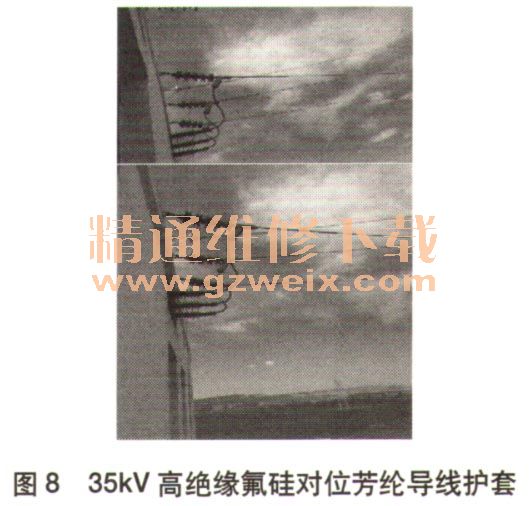

(4)因大风、大雪等恶劣天气原因,在架空线路上增加35kV高绝缘氟硅对位芳纶导线护套(如图8所示),型号为SL30,具体绝缘护套参数见表3。
4 结束语
新增35kV变配电系统后,大大影响了原系统的稳定,为此提出以下方案。
(1)金新化工所处地区具有天气极寒、风力较大、煤粉较多且易扩散等特点,同时线路附近又有水蒸汽通过,易出现挂雪/挂冰、绝缘降低等问题。针对这种特殊环境采用高绝缘氟硅对位芳纶导线护套,可避免单相接地的发生,提高架空线路运行可靠性。
(2)由于35kV系统为非接地系统,架空线路单相接地时,电容电流较小,接地点较难发现,因此增加了故障处理的难度。
(3)新系统的设计和运行中应考虑回避铁磁谐振的几个条件,即中性点非有效性接地、电感和电容产生振荡回路、系统空载。
(4)线路两次配电室的TV柜必须加装一次消谐装置。
(5)可考虑在35kV升压变压器中性点处上加装避雷器,当发生接地且产生严重谐振时即可满足中性点有效接地,从而更好地保护系统。
通过采取相应的改进措施,再次投用未发生类似故障,系统运行稳定。本次故障的分析可给类似供电系统提供参考。
