3 软件设计

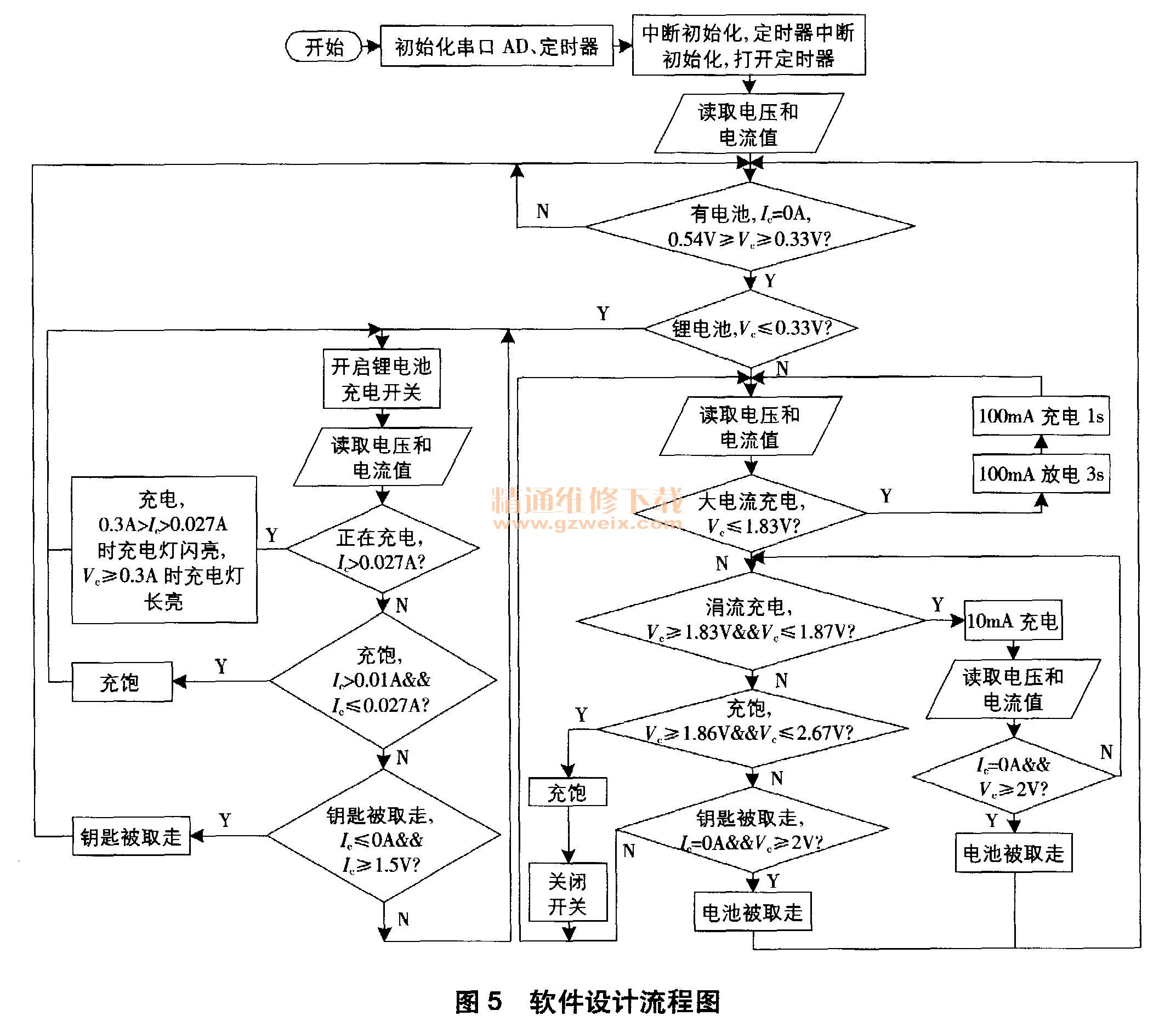

    充电板软件设计思路：单片机接收到信号采样模块传递来的采样信号后，先判断是否有电池；若无，则发出待充信号，并继续循环检测是否有电池；若有，则根据采样信号判断是哪种电池，是锂电池则打开锂电池充电开关，是镍氢电池则转入镍氢电池充电程序。镍氢电池充电时，先判断电池电压，再决定是100mA充电还是10mA充电。在电池充电的过程中，循环判断电池是否被中途取走，若被取走则转人待充状态。软件设计流程如图5所示。

    下面介绍软件设计中几个关键判断点的设定。
    （1）没放电池的判定。没放电池时采样电压实测为2/3个PN节电压，电流为零，所以取电压在0. 33～0. 54V、电流为零。
    （2）锂电池相关判断点。锂电池类型判断：实测采样电压零，取采样电压小于0. 33V. 锂电池充饱判断：实测充电电流在26mA以下，取电流小于27mA。充电时取走锂电池判断：实测电流为零，充电口电压略大于5V，取电流为零，充电口电压大于4. 5 V，即采样电压大于1. 5V。
    （3）镍氢电池相关判断点。镍氢电池类型判断：实测充电口电压为电池电压，考虑到镍氢电池的放电终止电压在0. 9～1. 1V（1节），取判断条件为采样电压大于1V，即电池电压大于3V. 100mA充放电上限电压：实测100mA充放电极限电压为5. 62V，但出于延长电池寿命考虑，取电压大于5. 58V时改换10mA涓流充电，判断点设置时充放电的实时电压最大有0.08V的差值，所以该点取5. 50V较为合适。10mA充电电压区间：实测镍氢电池充电的最高电压为5. 62V，考虑单片机的AD口分辨率，故这里取1 0mA充电区间为5. 50～5. 60V。镍氢电池充饱判断：实测镍氢电池充饱后最高电压为5. 62V，故这里取电压大于5. 60V判断电池已充饱，但取走电池后电压为8. 85V，所以取电压在5. 60～8V判断电池已充饱。充电时取走镍氢电池判断：实测在充电被取走电池且不关闭充电开关时，充电口电压为8. 85V，故取电流为零且电压大于6V判断镍氢电池已被取走。

    4 结束语
    随着电网的飞速发展，智能电网建设正如火如茶，微机防误系统在智能变电站中得到广泛应用，电脑钥匙作为移动操作终端，因其便携、稳定、可靠而在一段时间内无可替代。本文综合变电站五防电脑钥匙生产制造及市场因素，针对电脑钥匙在现场使用过程中可能会出现混充而造成电池无法充饱、寿命缩短、损坏等问题，设计一款通用的电脑钥匙智能充电板，该充电板可兼容锂电池和镍氢电池，并可智能识别电池种类和显示电池充电状态。该智能充电板经现场用户体验，反映良好。
