基于LM5117的降压型开关稳压电源设计
来源:电工技术  作者:佚名  2017-02-14 11:47:34

    3 电路分析
    降压型开关稳压电源电路如图2所示,其中P1为输入端,P2为输出端。

    (1)输入滤波电路。为了防止注入到VIN引脚的高频开关噪声引起故障,设计C1为0. 47μF陶瓷电容。
    (2) HO和LO驱动电路。功率NMOS器件的选择与决定开关频率的取舍一样,在本设计中选择CDS18532KCS MOS器件。M5117内部有几个大电流NMOS驱动器和一个相关的高边电平转换器,用来驱动外部CDS18532KCS MOS器件。CDS18532KCS MOS管与外部磁芯电感L1配合工作。
    (3)稳压电流控制。FB连接R1与R2组成稳压电路。
    (4)输出滤波电路。输出电容器可平滑电感纹波电流引起的输出电压纹波,并在瞬态负载条件下提供一个充电电源。陶瓷电容器可与主输出电容并联起来,以进一步降低输出电压纹波和尖峰。本设计并联C2、C3、C4、C5输出滤波电容,进一步降低输出电压纹波和尖峰。

    4 测试结果

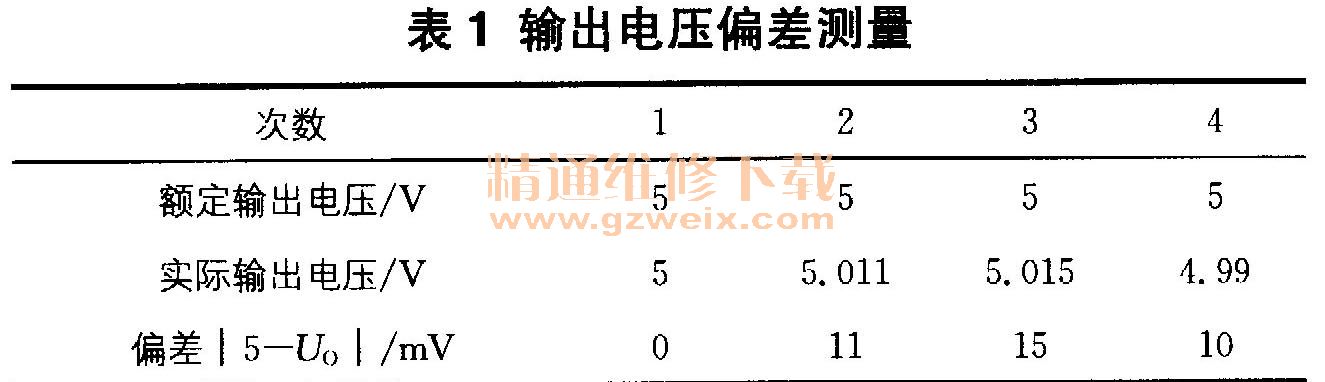

    (1)输出电压偏差测量。给输入端加上16V的直流电压,用万用表测试Uo,输出电压偏差≤ 15 mV,测量结果见表1。

    (2)输出电流测量。给输入端加上16V的直流电压,将万用表与RL串联,多次测试输出电流均大于3A,测量结果见表2。

    (3)输出噪声纹波峰峰值测量。当UIN=16V、I=I0.时,在输出端口与地测量噪声纹波电压峰峰值,实际输出噪声纹波峰峰值均小于40mV,满足要求,测量结果见表3。
