3 应用效果

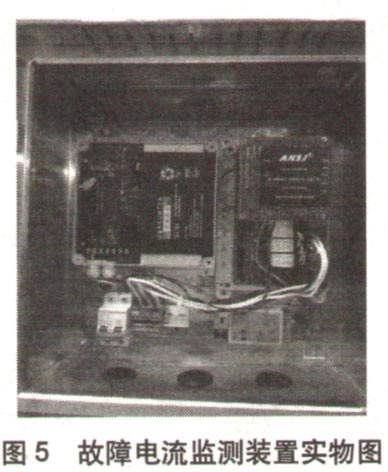

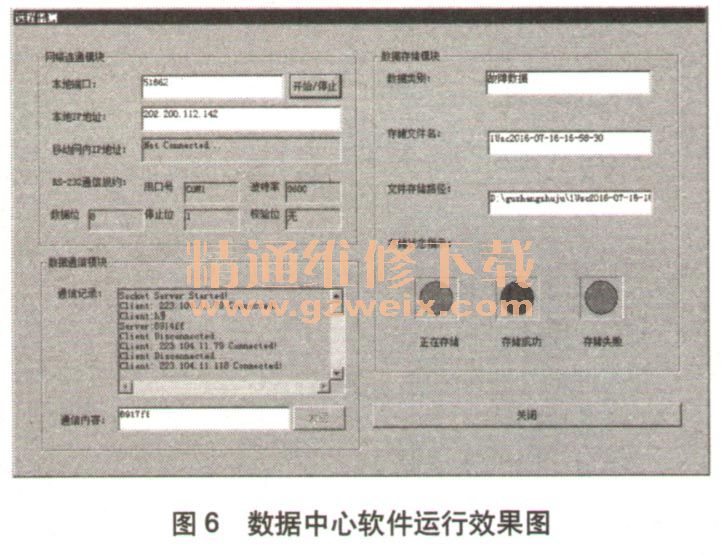

    按照以上原理开发了含分布式电源配电网的故障电流监测系统，并在某市供电局所辖电网开展了示范性应用。选择该市区3个分布式电源供电点分别安装了3套故障电流监测装置，并开发了面向多装置的基于GPRS+ Internet通信网络的远程故障电流监测分析软件，如图5、图6所示。3套故障电流监测装置连续运行4个月，监测数据上传稳定可靠，并监测到包括系统失电在内的多种不同故障场景。

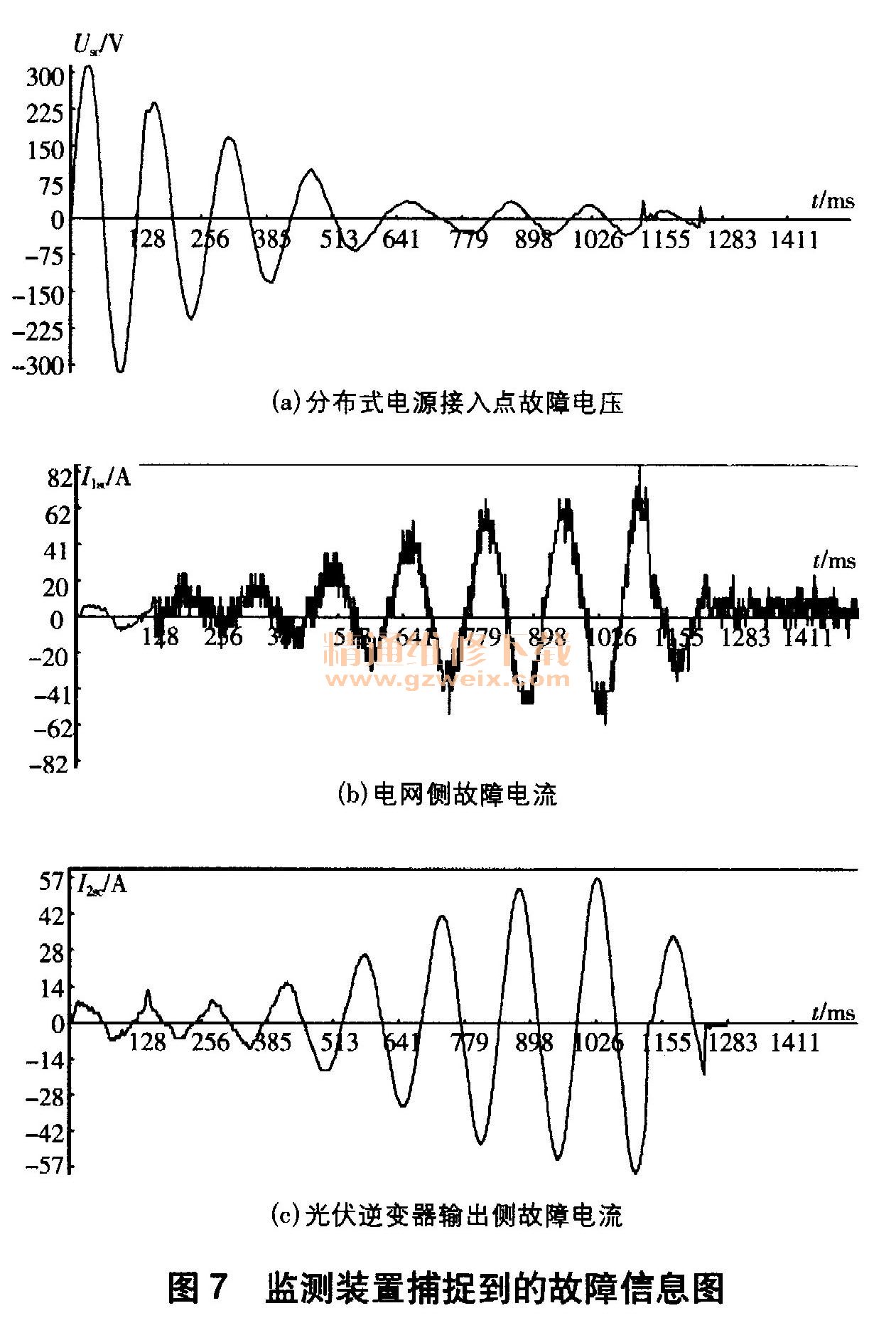

    图7给出了＃1监测装置在某次电网故障期间捕捉到的电压、电流波形，故障发生时刻处于第2个工频周期内。#1监测装置的CTl和CT2装设于配电支路上游的P4处（如图1所示），故障发生在电源侧或相邻支路上（如K2点）。K2点发生短路时，故障电流由系统电源和光伏电源共同提供，系统提供的短路电流很大，导致系统侧保护开关Pi动作跳闸，此后故障电流仅由光伏电源提供，CT1和CT2监测到的电流也是由光伏电源提供的故障电流。光伏逆变器工作于最大功率点运行方式，其输出功率不足以维持故障后的负荷需求，输出电流逐渐增大，输出电压逐渐降低，在故障发生后的第7个周波，逆变器输出电流超过保护限值或监测到孤岛效应，光伏逆变器自动关闭，整个电网失去所有电源。

    4 结束语
    分布式电源并人配电网对配电网的故障电流特性及其保护性能有着一定的影响，通过对实际系统的监测分析有助于进一步认识和评估这种影响。通过实际监测系统的开发和示范应用可知，配电网接线复杂，针对不同故障预期地点应选择合适的电流传感器装设位置；采用电压与电流、波形瞬时值突变量与有效值变化相结合的故障复合判据是充分、可靠和有效的；基于GPRS+Internet的远程数据处理方法具有简便灵活的优势。
