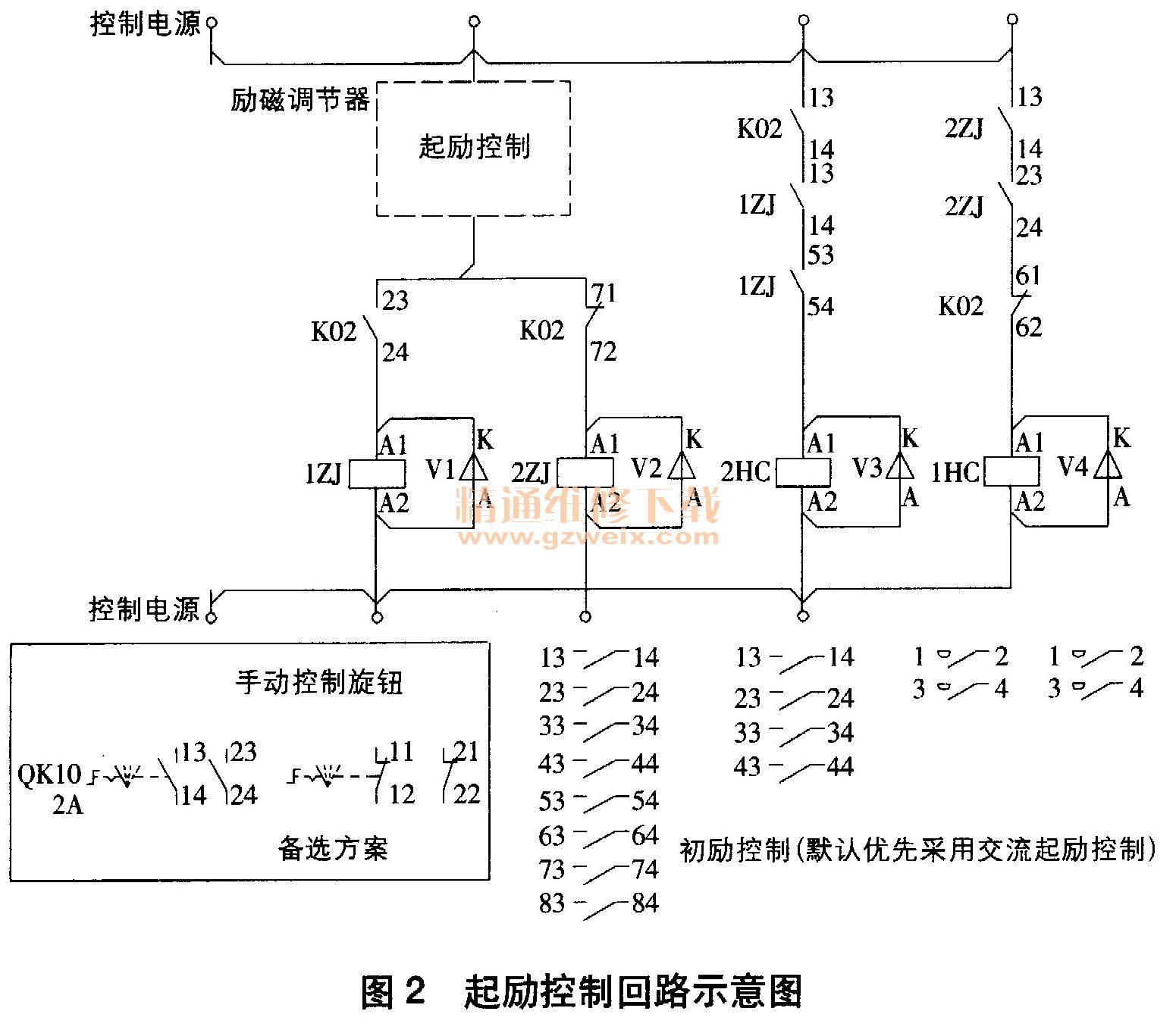

起励控制回路主要由控制继电器1 ZJ、控制继电器2 ZJ、直流接触器2HC线圈、直流接触器1HC线圈及二极管V1～V4等组成，如图2所示。由于接触器的线圈为电感，在外部接点使其断流时，dt非常小，L×di / dt非常大，线圈将产生非常高的反向电动势，使得断开线圈的接点产生很大的电弧，易引起接点损伤或对其它设备造成干扰，降低接点的电气寿命，因此在接触器线圈上反向并联一个二极管，利用其单向导电性，在二极管线圈突然断电时得到正向电压而导通，使线圈中的电流通过二极管续流。二极管在线圈通电过程中处于反向截止状态，不消耗电能。

    2.2起励回路工作原理

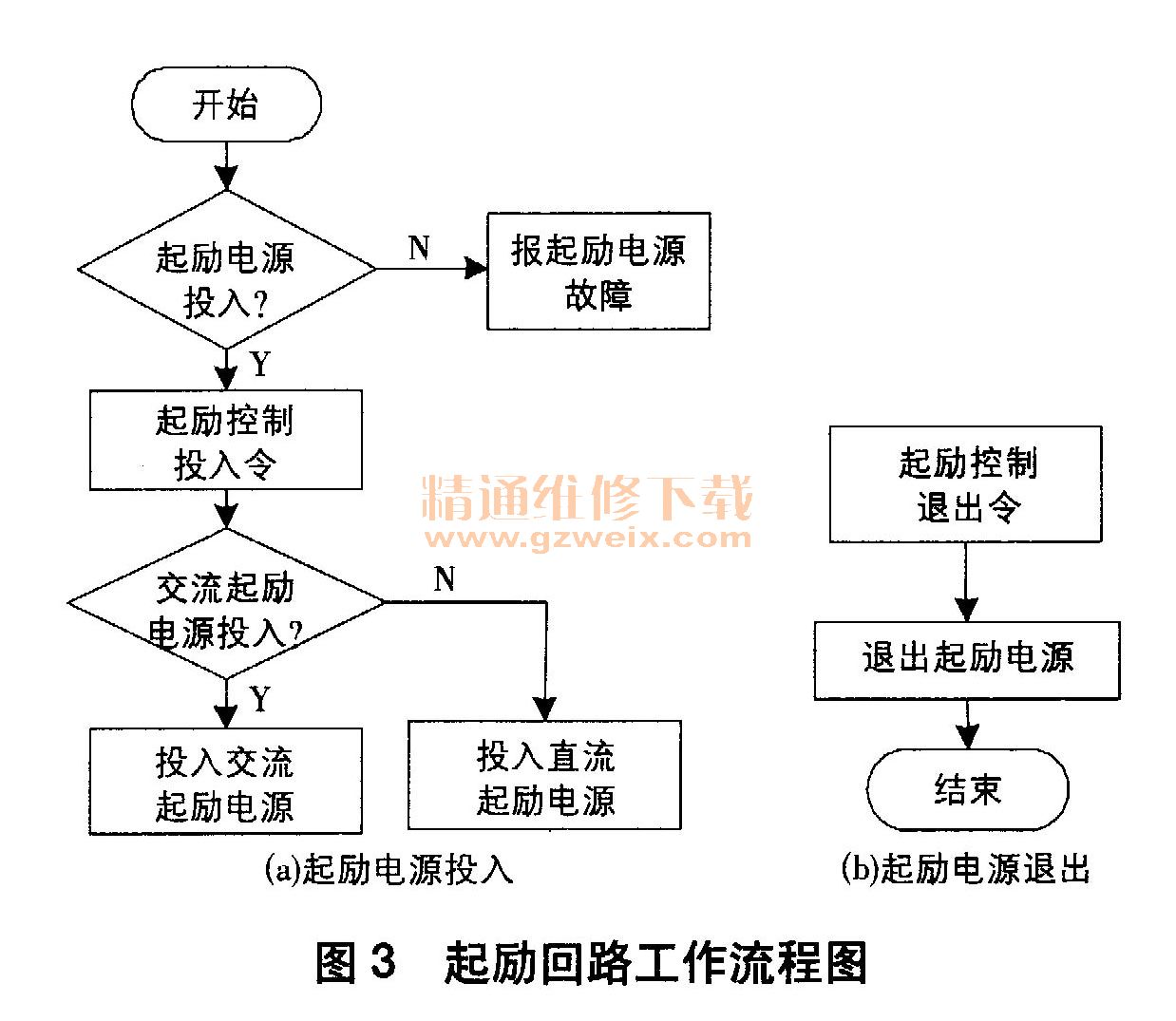

    起励回路工作流程如图3所示。起励回路投入前，起励电源监视继电器将起励电源信号送至励磁调节器或监控系统，由调节器或监控系统首先判断交流或直流起励电源是否投入；如果交直流电源信号均未投入，禁止起励，报起励电源故障信号，中断开机流程，检查起励电源回路。为了避免机组在停机检修等状态下未投入起励电源时报故障信号，可在调节器或监控系统收到水轮机转速令信号后判断起励电源是否投入。

    开机过程中，当调节器或监控系统收到交直流任一路起励电源投入信号后，发出起励控制投入信号。如果交直流起励电源均投入或只投入交流起励电源，那么交流起励回路动作，发电机组通过外接的交流380V厂用电回路起励升压；如果只投入直流起励电源回路，那么直流起励回路动作，发电机组通过外接的直流电源电回路起励升压。当发电机建压成功或起励时间到，调节器或监控系统发出起励控制退出信号，退出起励回路，起励过程结束。
    若电站不默认采用交流起励控制，即交直流起励可同等选择性投入，则可将控制回路的K02常开、常闭接点换成手动切换的位置旋钮，通过旋钮的切换来控制起励电源方式选择。
    3 结束语
    随着采用自并励励磁系统的水力发电机组在电力系统中的比重越来越高，黑启动也成为抽水蓄能电站或其它水电站的必备功能之一。本文针对水电站发电机自并励励磁系统起励，提出了起励回路的交直流起励配置方案、控制策略。发电机励磁系统起励成功与否直接关系到发电机组运行的可靠性，交直流起励回路的冗余设计可提高水电机组的开机成功率。本文可为水电站励磁系统的起励回路设计、励磁系统改造提供参考方案。采用该方案设计的水电站自并励励磁系统已开始在电厂投运，起励控制效果良好，各项参数符合设计及机组运行的要求，起励一次成功率为100%，为发电机组及电网的安全稳定运行提供了重要保证。
