快速开关型串联电容补偿装置保护策略研究

来源：电工技术作者：佚名 2017-06-08 07:56:41

2.3阻抗保护方案

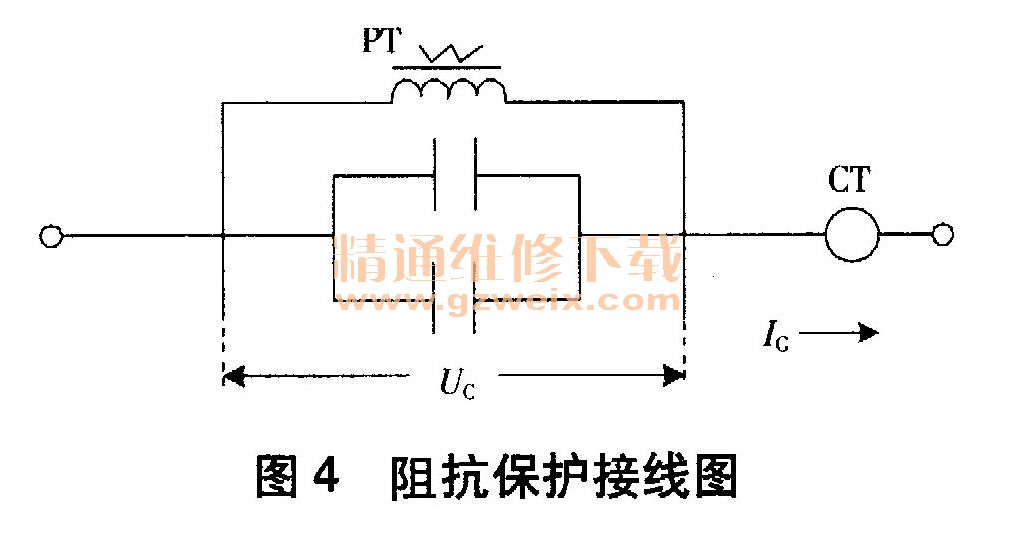

灵山线的串联补偿电容器组未采取H型连接方式，不平衡电流保护方案将无效，因此需采取阻抗保护方案。阻抗保护接线如图4所示，保护策略如图5所示。

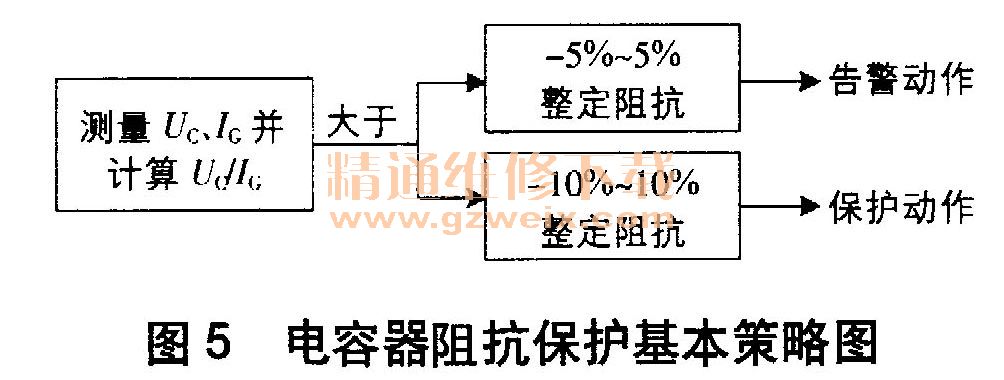

图5中，根据测量的Uc、IG值，计算Uc／IG；值。若计算结果大于整定阻抗－5％～＋500，则保护系统会产生告警动作；若计算结果大于整定阻抗－10％～＋10 0o，则保护系统产生保护动作。

    2.4反时限过流保护
    在快速开关串补装置中，电容器两端允许出现过电压但时间不能过长，否则会加速电容器老化。考虑到电压与电流的对应关系，及过电流与时间的互为反比关系（即对于特定元器件，过流值越大，该元件能承受的时间越短），引入反时限过流保护来达成电容器过压保护的目的，如图6所示。

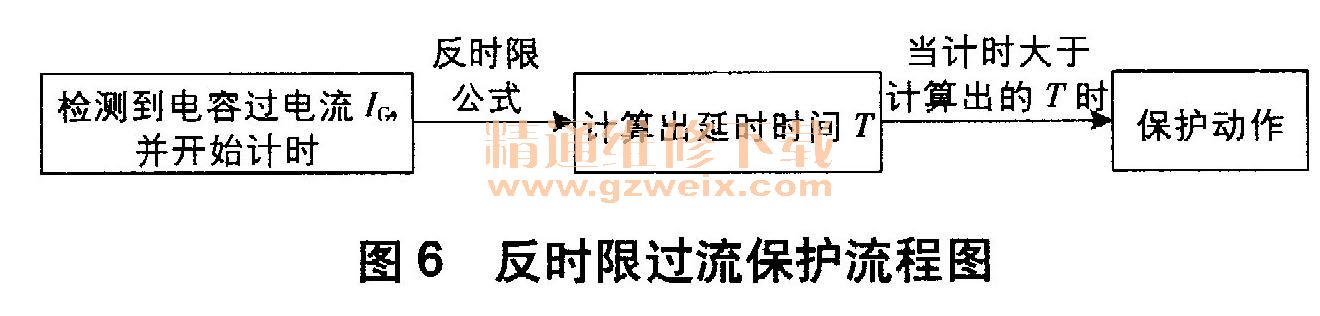

    由图6可知，当反时限过流保护系统监测到线路中存在过流情况时，开始执行计时。按照反时限公式计算出延时的时间T，如果计时大于计算出的延时时间T，就触发反时限过流保护系统。
