3.2校验大差高值和小差低值
    短接支路1到I母刀闸位置及短接支路2到II母刀闸位置。在支路1、支路2及母联支路均施加1. 5A电流，使母线保持平衡状态，方向一进一出，母联电流方向与支路电流方向相同，此时母线大差平衡，I、II母小差平衡。增加支路1电流至比率差动动作，记录动作电流值。将平衡电流增加到2. 0A重做一遍试验，记录动作电流值见表2。

    校验结果为比率差动动作，跳I母。由表2可知，大差高值和I母小差低值同时满足，II母小差低值不满足，动作正确；大差动作高值为0. 5，小差动作低值为0. 5
    3.3校验小差高值

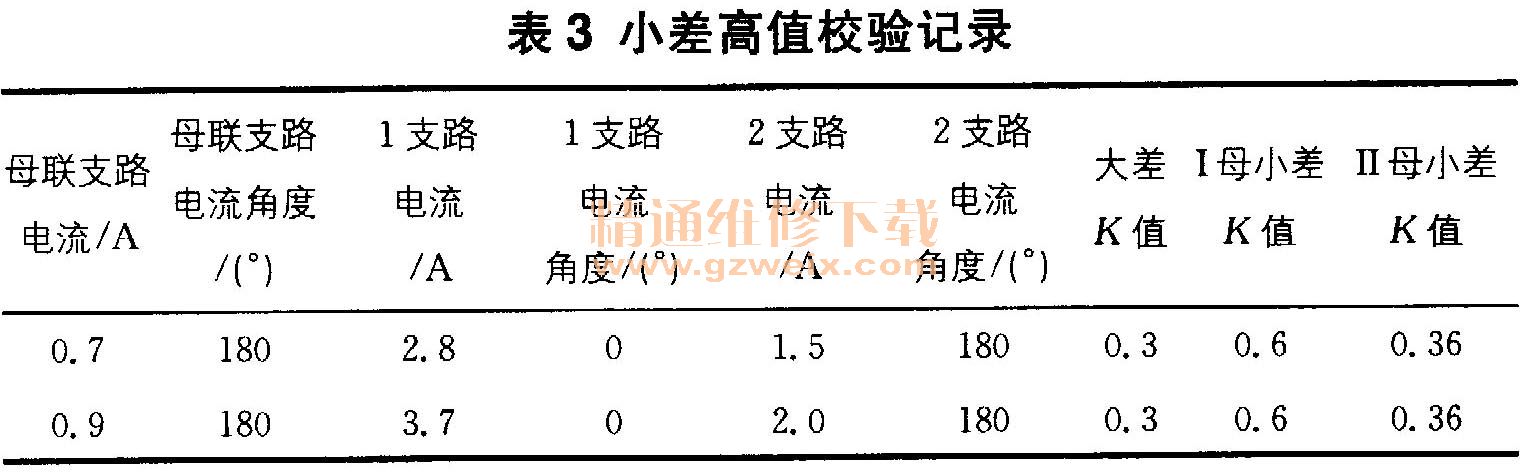

    欲校验小差高值，需将大差固定在超过低值又小于高值区间。短接支路1到I母刀闸位置及短接支路2到II母刀闸位置，接线与校验大差高值、小差低值相同。在支路1施加2. 8A电流，在支路2施加1. 5A电流，在母联支路施加1. 5A电流，此时大差低值动作，但I、II母小差高值达不到，故比率差动不动作。减少母联电流至比率差动动作，记录动作值见表3。

    在支路1施加3. 7A电流，在支路2施加2. 0A电流，在母联支路施加2. 0A电流，此时大差低值动作，但I、II母小差高值达不到，故比率差动不动作。减少母联电流至比率差动动作，记录动作值见表3。
    校验结果为比率差动动作，跳I母。由表3可知，大差低值和I母小差高值同时满足，II母小差高值、低值均不满足，动作正确；小差动作高值为0. 6。

    4 结束语
    PCS-915母线保护装置比率差动元件大差和小差的比率制动系数为固定值，且小差两个固定值又分成高值和低值；动作条件考虑了母联分列运行引起的灵敏度降低但不再判断母联分、合，大差高值和小差低值同时动作或大差低值和小差高值同时动作时保护装置才动作，因此比率差动保护比率制动系数校验可采取固定一个值，变动另一个值的方式。通过实际加量模拟，所得结果与保护装置设定的大差、小差高值和低值吻合，证明了本文所提方法的正确性，可为电力系统继电保护人员验收和校验PCS-915系列保护装置提供参考依据。
