3 验证效果
3.1正常遥测数据
输电线路正常遥测数据围绕真值略有波动，波动值不超过正常值的20%，且包络线较平滑，如图2（a）所示。线路左右侧曲线相对平行，像铁路两条铁轨一样，如图2（b）所示。
3.2随机干扰较大

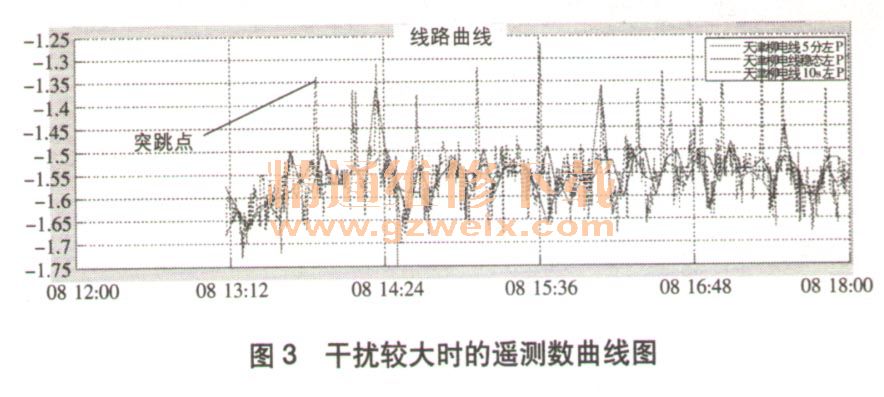

如果测点受干扰影响较大，那么遥测数据曲线会有较大的随机突跳点，且突跳值一般大于正常值的20%，如图3所示。
3.3上报门限高
如果采集设备上报门限设定较高，那么上报数据不够灵敏，数据会长时间不变化，有“死数”现象，曲线呈阶梯状，如图4所示。
3.4采集设备故障

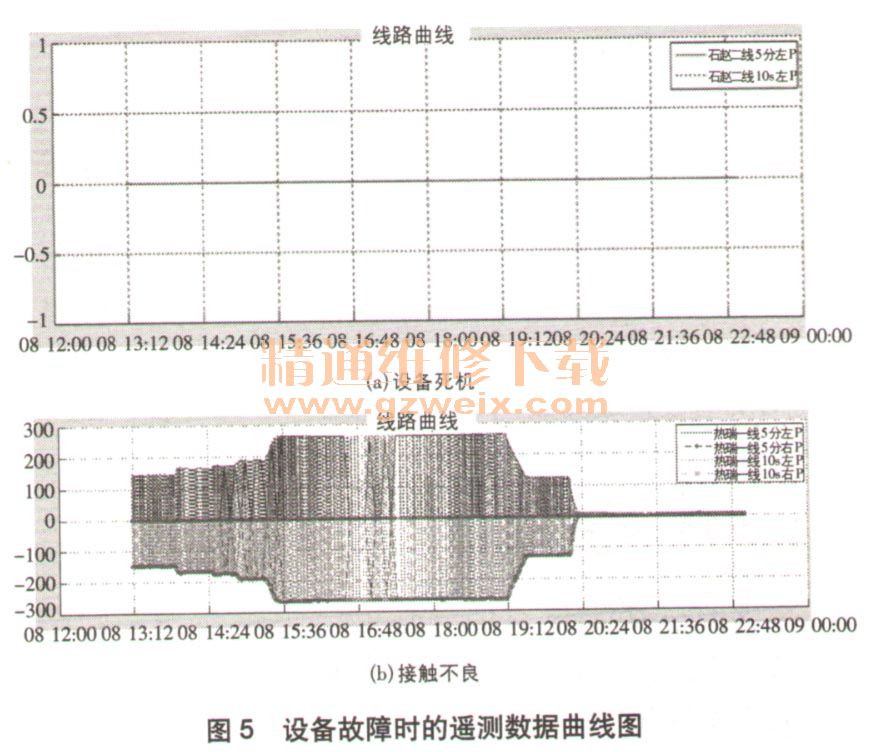

采集设备发生停机、死机等故障后，遥测数据不再上传，遥测数据曲线为一条直线，如图5（a）所示。如果接线端子发生接触不良，那么遥测数据曲线会震荡，如图5（b）所示。
3.5数据张冠李戴

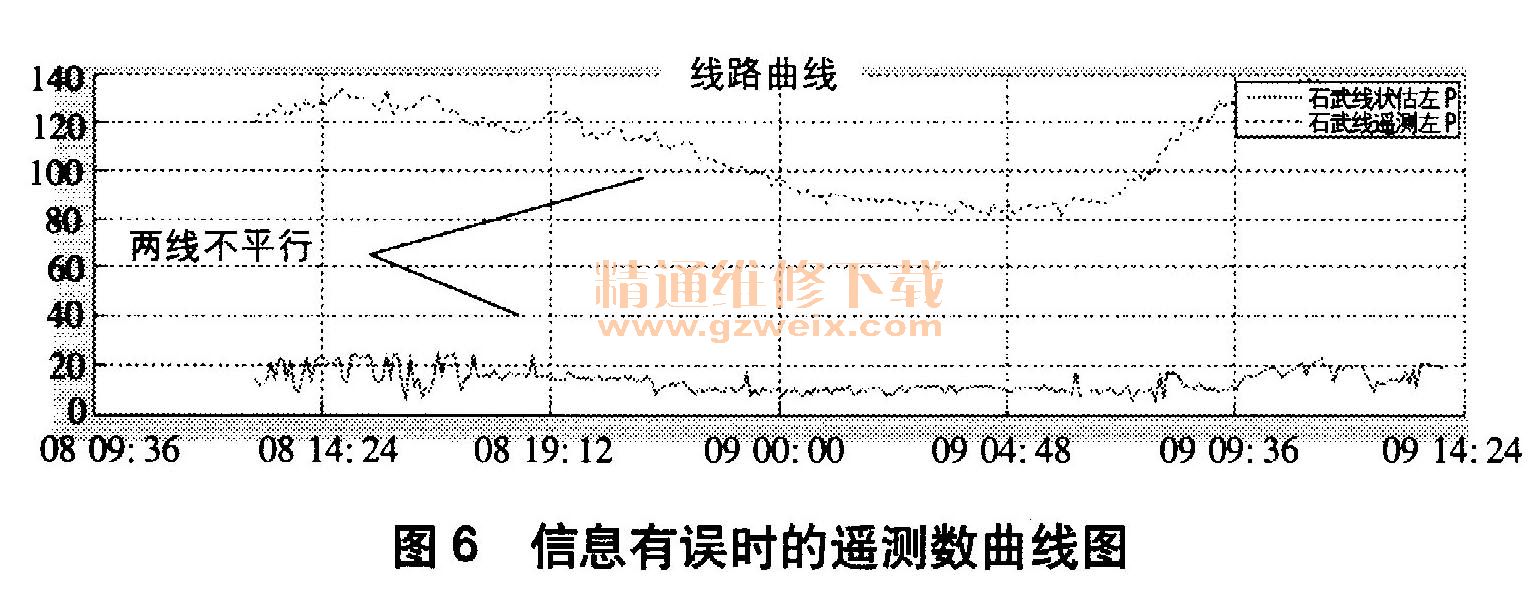

设备信息维护录入时，若出现测点“甲”和测点 “乙”名称交错，则数据就会出现张冠李戴。这种情况下，线路两端的数据曲线将不再平行，如图6所示。
4 结束语
本文基于电网大数据可视化技术，开发出了电力数据稽查可视化软件，并通过与调度D5000系统接口，已成功应用于天津西部电网的遥测数据稽查中，先后查处了热瑞一线、热瑞二线接触不良的问题，红海一线、红海二线、柳红线、景白线的“死数”问题，运行效果显著。
电力数据稽查可视化软件在电网调度系统的应用，使应用人员可方便地以交互的方式管理和开发数据库，通过图象、曲线、二维图形、三维体等形式表示对象或事件的数据的多个属性或变量，显著提升了业务部门的工作效率和管理水平。
