在液晶主板中，负责整机运行的控制系统（MCU）要能正常工作，就必须要保证电源、时钟、复位这几大要素是正常的。电源部分的作用是为电路提供所需电能，要提供所需的稳定的直流工作电压，有足够的电流且纹波小。而时钟信号的作用是控制系统的MCU是复杂的数字时序电路，只有在时序脉冲的触发驱动控制下才可正常工作，才能完成不同的指令功能，这个时序脉冲就是我们常说的时钟信号，要实现不同功能的控制，就要有各种不同频率的时钟信号，所以每个MCU处理器外部都接有一个晶振，来产生比较精确的一个基准频率的时钟振荡脉冲，这个基准时钟根据电路功能的需求在内部经过分频或者倍频电路，形成所需的各种时钟脉冲来实现不同功能的控制需求。

    本文将主要介绍复位电路以及复位电路有问题引起的故障检修，希望对同行在液晶彩电维修时，遇到复位电路问题时有所帮助。

一、液晶主板的复位电路

    复位脉冲的作用：在开机的瞬间，供电回路中因滤波电容的存在，供电电压不可能瞬间达到稳定值，而是由0V逐渐升高的，达到供电电压的稳定值有个延迟时间，在这个延迟时间内数字电路内部的各单元电路的工作状态是不稳定的，所处的状态是随机的而不一定是处于确定的初始状态，其中在非初始状态下随机所产生的时序脉冲（时钟信号）也是不符合要求甚至是错误的，错误的时钟信号发出错误的指令导致操作错误，使整机进入功能紊乱的状态，或者不能正常开机工作。为了避免这种情况出现，让MCU开始执行程序时有个良好的开始化，我们在数字电路供电和时钟都正常工作前，给MCU芯片一个初始化脉冲，把MCU及系统锁定于确定的初始状态，这个脉冲并维持一个延时，待供电电源及时钟振荡稳定后这个脉冲消失，这个初始化脉冲就是复位脉冲RESET。

    常见的复位方式有两种，一种是高电平复位，就是开机瞬间为复位端提供一个高电平脉冲让系统初始化后，这个高电平延迟一定时间后降为0V，复位完成，正常开机工作。另一种是低电平复位，其过程则和高电平复位过程相反。

    在电视中常见的一种由RC延时电路组成的分立件复位电路和专用复位集成电路两种，下面是我们在实际维修中常见的几个具体复位电路。

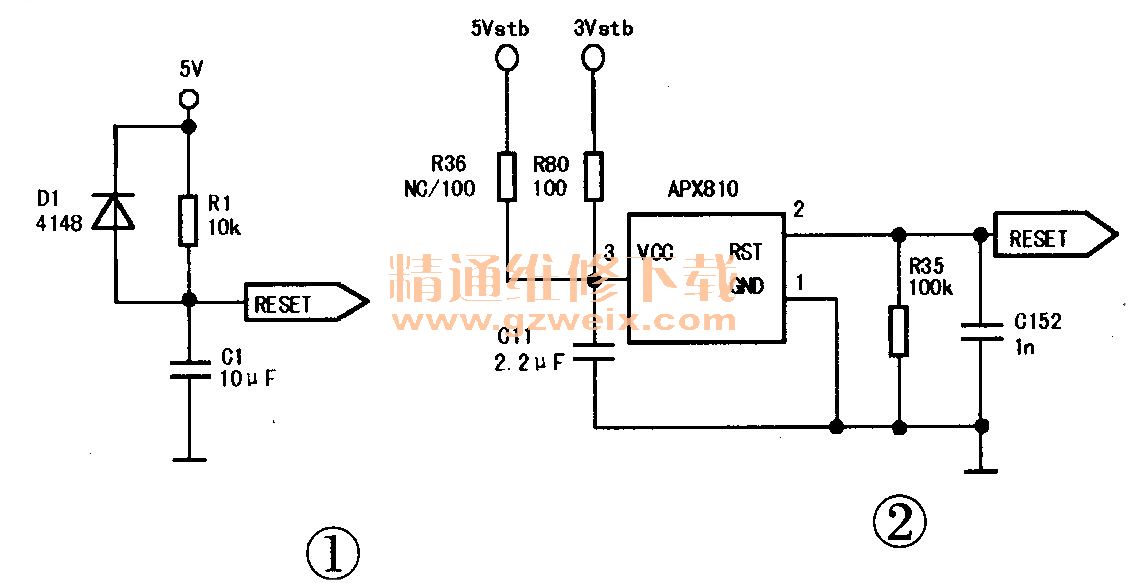

    图1中R1和C1组成RC延时电路，当上电时5V电压通过R1为C1充电，因电容两端电压不能突变，RESET电压端瞬间为低电平，随着C1充电结束，RESET电压上升到5V，复位过程结束。D1为放电二极管，在关机或5V掉电时，为C1所储存电荷提供迅速放电回路，防止在极短时间内频繁开／关机复位不正常造成死机现象。合理选择R1与C1大小，就能满足复位电压对延时的需要。图2是液晶主板中用专用集成复位电路APX810组成的一个高电平复位电路，专用复位电路具有体积小（SOT23封装），功耗低，电路简洁，复位可靠等优点。在液晶主板中类似IC还有DS1818R-10等。

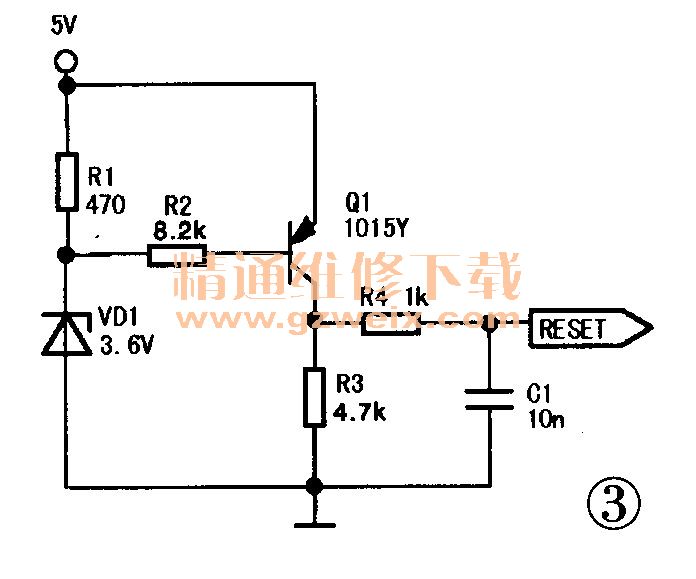

    图3是最常见的具有欠压复位功能的复位电路，广泛用于CRT电视机中，在开机上电时，5V电压由低到高上升，达到设定的最低电压（3.6V+0.7V）时，Q1导通，经过R4,C1延迟后形成复位的低电平，随着C1的充电结束，RESET端升为5V复位完成。如果因某种原因使供电电压低于设定电压（3.6V+0.7V）时，Q1进入截止状态，RESET端为低电平，CPU停止工作。

    在液晶电视中，复位电路也是故障高发部位，其现象主要有，灯亮不开机、开机慢、不定时自动关机等。因这个电路涉及元件不多，故排查故障也较容易。若测得复位端电压与图纸所标电压不符，一般是复位电路元件损坏变质或者芯片内部损坏（不多见），可逐一排查。若所测电压与图纸所标电压相符，则可人为地给复位端一个复位脉冲（对于低电平复位电路，可把复位端对地短接一下，对于高电平复位，把复位端对电源短接一下），如果这时芯片恢复工作，可以判断是脉冲没有加到复位端引起的，可逐一检测复位电路各个元件．其中延时电容不良或被击穿是常见的。
