联想F41A型笔记本电脑不上电
来源:本站整理  作者:佚名  2012-08-14 15:20:01

从故障描述可以初步判断是主板上的问题,于是就上电测试看具体是什么问题,当开了机后大约30s后机器的屏幕由黑色变成了灰色,根据这样的现象大致判断是显卡方面的问题,于是打开机器,把显卡取下,把主板和显卡的接口都清理一下,再进行测试,还是老样子,屏幕是灰色的。正准备用示波器测一下内存波形,看机器运行到哪里了,机器突然不开机了,连最基本的待机电压都没有了。所谓的待机电压就是接上电源在没有触发开机前所产生的电压。

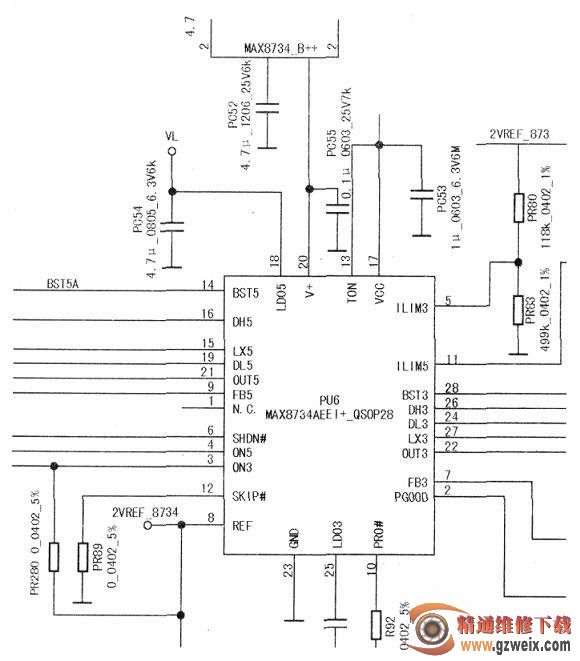

  此主板的待机电压是由MAX8734负责产生的,如下图所示。首先检查MAX8734的工作条件:先测MAX8734的主供电脚20PIN,没有测到任何电压,正常值为19V左右。这估计是电源的隔离管没有打通。也就是+B电压没有产生。再检测MAX8734的开启脚6PIN,也没有测到正常值,正常应该在6V左右。检测这里的目的也是为了检测VS的电压是否正常。
